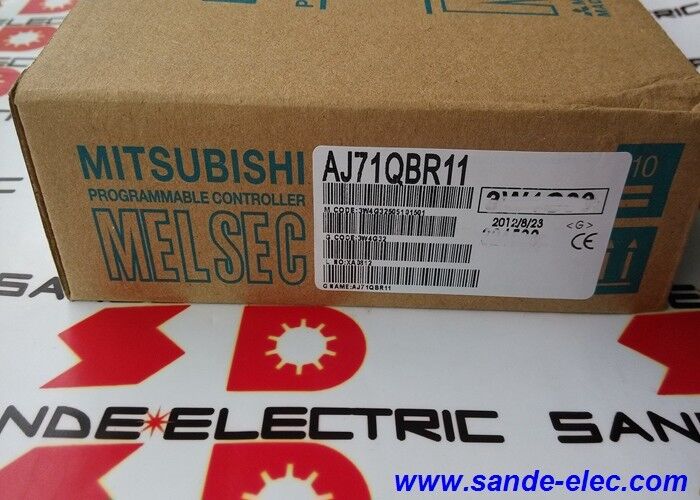

NOWY moduł sterowania Mitsubishi PLC AJ71QBR11 lub A J71QBR11

Mitsubishi AJ71QBR11 MELSECNET/10 Moduł sieci autobusowej koaksjalnej 10 Mbps Token Bus

Numer części:AJ71QBR11

Producent:Mitsubishi Electric (Japonia)

Rodzaj produktu:Moduł sieci autobusowej koaksjalnej

Sieć:MELSECNET/10

Przekaz:Metoda pojedynczej trasy koaksjalnej, trasy symbolicznej

Prędkość:10 Mbps

Utrzymanie bieżącej sieci koaksjalnej MELSECNET

AJ71QBR11 jest wariantem koaksjalnego autobusu rodziny modułów sieciowych Mitsubishi MELSECNET / 10.Został zaprojektowany dla sieci 10 Mbps, które łączyły sterowniki MELSEC-QnA w latach 90. i na początku 2000., linii produkcyjnych i zdalnych architekturach I/O, w których okablowanie zostało zbudowane wokół kabla koaksjalnego, a nie włókna lub pary skręconej.

MELSECNET/10 działa na topologii tokenowego autobusu: sieć przekazuje logiczny token między stacjami, a tylko stacja posiadająca token w każdym czasie przesyła.przewidywalne zachowanie  ważne dla zastosowań sterowania, w których każda stacja wymaga określonej szybkości aktualizacjiPrzy prędkości 10 Mbps za pomocą kabla koaksjalnego sieć obsługuje zarówno cykliczną wymianę danych PLC-PLC, jak i zdalny I/O z tym samym sprzętem.

AJ71QBR11 wykorzystuje specjalnie 3C-2V lub 5C-2V kabel koaksjalny i zakończenie na obu końcach autobusu muszą być poprawne, aby sieć działała niezawodnieMieszanie typów kabli lub pozostawienie nieprawidłowego zakończenia są dwiema najczęstszymi przyczynami awarii komunikacji MELSECNET/10 w starych instalacjach.

Moduł pojawia się w dokumentacji przejściowej Mitsubishi jako część ścieżki migracji ze starszego sprzętu MELSEC-A/QnA.Wiele stron uruchamia te sieci długo po wycofaniu się sprzętu.AJ71QBR11 jest w tym momencie przedmiotem konserwacji.w celu utrzymania funkcjonowania istniejącej sieci koaksjalnej podczas opracowywania długoterminowych planów modernizacji.

Główne specyfikacje

Częste pytania

P1: Jaka jest różnica między modułami AJ71QBR11 a modułami MELSECNET/10 z światłowodowym?

AJ71QBR11 jest typem autobusu koaksjalnego ̇ wykorzystuje kabel koaksjalny 3C-2V lub 5C-2V. Warianty światłowodowe wykorzystują okablowanie pętli optycznej.ale fizyczna warstwa jest zupełnie innaJeżeli w zainstalowanej sieci wykorzystuje się kabel koaksjalny, należy również zastąpić go kablem koaksjalnym.

P2: sieć MELSECNET/10 wykazuje przerywane usterki komunikacyjne.

Coaxial MELSECNET/10 jest wrażliwy na końcówkę i stan kabla.sprawdź łączniki kablowe pod kątem korozji lub luźnych kontaktówW przypadku starych instalacji koaksjalnych usterki na poziomie sieci są częściej problemami warstwy fizycznej niż awariami modułów.

P3: Czy AJ71QBR11 może być stosowany z sterownikami PLC serii MELSEC-Q?

AJ71QBR11 jest przeznaczony dla systemów MELSEC-QnA i kompatybilnych systemów MELSEC-A. Obecne sterowniki PLC serii MELSEC-Q wykorzystują różne moduły sieciowe (QJ71BR11 dla MELSECNET/10 koaksjalnego).Podczas gdy MELSECNET/10 jest tą samą rodziną sieci, czynniki kształtu modułu i interfejsy tła różnią się między sprzętem serii QnA i Q.

P4: Co należy zweryfikować w zakresie konfiguracji sieci przed zastąpieniem AJ71QBR11?

Potwierdzić numer stacji (stacja sterowania lub stacja normalna), numer sieci oraz ustawienia cyklicznego odświeżania obecnie zaprogramowane w zainstalowanym module.Parametry te muszą być powtórzone w modułach zamiennych lub skonfigurowane z dokumentacjiNiewłaściwe ustawienie stacji jest częstą przyczyną awarii komunikacji po wymianie.

P5: Skąd pochodzi AJ71QBR11 teraz, gdy jego produkcja została wstrzymana?

Za pośrednictwem rynku wtórnego automatyzacji przemysłowej, specjalistyczni dealerzy MELSEC i firmy naprawcze Mitsubishi PLC posiadają giełdowe zapasy modułów MELSECNET/10.Wniosek o potwierdzenie, że dostępny jest typ prądu koaksjalnego (BR11)Badania funkcjonalne na platformie testowej MELSECNET/10 przed wysyłką są najlepszą gwarancją funkcjonalnej części zastępczej.
