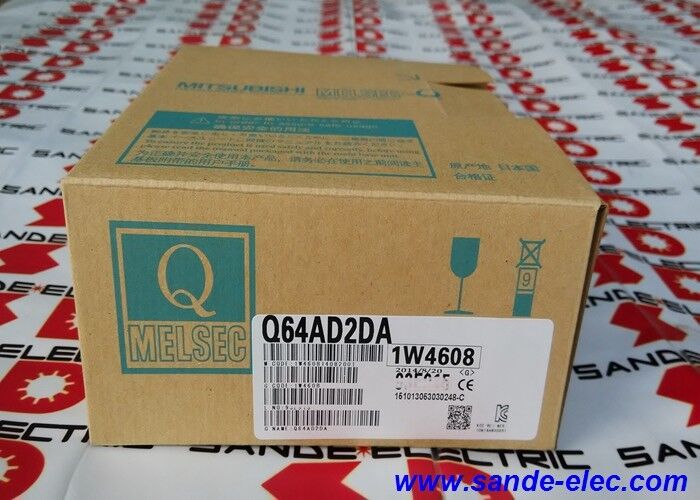

Nowy Mitsubishi PLC Q64AD2DA Rok gwarancji

Mitsubishi Q64AD2DA∙ MELSEC-Q Kombinowany Analog I/O ∙ 4-kanałowy wejście / 2-kanałowy wyjście / ±10V + 0 ̇20mA / 500μs / Logging / 18-pt Terminal / 27.4mm

4 wejścia i 2 wyjścia w jednym gnieździe o średnicy 27,4 mm

Większość modułów analogowych serii Q jest czystym wejściem lub czystym wyjściem.Q64AD2DA łączy obie funkcje w jednym gnieździe cztery kanały wejściowe A/D i dwa kanały wyjściowe D/A współistnieją w tym samym moduleW przypadku zastosowań, w których oba typy sygnału analogowego są potrzebne w tej samej sekcji maszyny, liczba gniazd zmniejsza się o połowę i uproszcza okablowanie w porównaniu z instalacją oddzielnych modułów Q64AD i Q62DAN.

Podział jest praktyczny w przypadku powszechnych konfiguracji pętli sterowania: dwa kanały wejściowe odczytują sygnały zmienne procesu (ciśnienie, temperatura, przepływ), trzeci monitoruje analogowy sprędkość sprzęgła,a czwarty obsługuje przetwornik pozycji, podczas gdy dwa kanały wyjściowe jednocześnie uruchamiają zawór sterujący i punkt ustawienia prędkości zmiennejWszystkie sześć kanałów działa z prędkością 500 μs, więc żadna konwersja analogowa nie czeka za drugim.

Główne specyfikacje

Wybieralna rozdzielczość 5 trybów wejścia, 4 trybów wyjścia

Każdy kanał wejściowy niezależnie wybiera z pięciu zakresów wyjściowych cyfrowych:

0 ¢ 4000:Obsługuje przedział 020mA lub 010V z 4000 liczbami. Każda liczba stanowi 0,25% pełnej skali.

± 4000:Obszar dwubiegunowy dla sygnałów ±10 V. Centrum zakresu napięć ma mapę do 0; krańce do ±4000.

012000:Rozszerzony zasięg liczby.Zapewnia dokładniejsze kroki rozdzielczości w tym samym przedziale sygnału fizycznego ¢ przydatne, gdy program wykorzystuje liczbę surowych bezpośrednio w obliczeniach inżynierskich bez dodatkowego skalowania.

0 ‰ 16000 / ± 16000:Tryby maksymalnej rozdzielczości: dzielą pełny zakres wejścia na 16 000 kroków (lub 32 000 kroków w zakresie dwubiegunowym), minimalizując błąd ilościowy w celu dokładnego pomiaru.

Kanały wyjściowe wybierają z 0?? 4000, ± 4000, 0?? 12000 lub ± 16000 ̇ stosuje się tę samą logikę.

Scenariusze zastosowania

System sterowania procesem w pętli zamkniętejDwa kanały wejściowe odczytują nadajniki ciśnienia i temperatury (420mA).Q64AD2DA obsługuje cały łańcuch sygnałów pomiarowo-regulacyjnych bez oddzielnych modułów wejściowych i wyjściowych.

Monitoring maszyny wielosensorów:Cztery zmienne wejścia procesów (siła, przemieszczenie, ciśnienie, temperatura) w jednym module.

Regulacja prędkości z informacjami zwrotnymi:Kanał wyjściowy dostarcza serwowzmacniaczowi odniesienie prędkości analogowej ±10 V. Kanał wejściowy odczytuje sygnał rzeczywistej prędkości z analogicznego wyjścia napędu w celu weryfikacji zamkniętej pętli.

Częste pytania

P1: Czy Q64AD2DA może być stosowany zarówno w systemach serii Q, jak i serii QnU?

Tak. Q64AD2DA jest kompatybilny z głównymi jednostkami bazowymi serii MELSEC-Q oraz z procesorami serii QnU i ich jednostkami bazowymi. Obie rodziny procesorów obsługują ten sam inteligentny interfejs modułu funkcji,a Q64AD2DA zajmuje 16 punktów I/O w mapie I/O obu systemów.

P2: Czy kanały wejściowe i wyjściowe mogą być konfigurowane niezależnie pod względem napięcia lub prądu?

Każdy kanał wybiera swój typ sygnału ( napięcie lub prąd) niezależnie poprzez podłączenie sprzętowe i ustawienia parametrów oprogramowania.Kanał wejściowy 1 może być ustawiony na prąd 0 ∼ 20 mA, podczas gdy kanał wejściowy 2 działa na napięciu ± 10 V, a dwa kanały wyjściowe mogą podobnie mieszać typy.

P3: Jak uzyskać dostęp do funkcji rejestrowania w programie CPU?

Procesor odczytuje bufor dzienników z pamięci buforowej (BFM) Q64AD2DA za pomocą instrukcji FROM.i status dziennika są zdefiniowane na liście pamięci buforowej podręcznika użytkownika Q64AD2DA. GX Works2 zapewnia również graficzny ekran monitorujący, który umożliwia bezpośrednie oglądanie zarejestrowanych form fal podczas sesji diagnostycznych online.

P4: Jaka jest różnica między Q64AD2DA a Q68AD2DA?

Q64AD (część "64") ma 4 kanały wejściowe i 2 kanały wyjściowe w wersji kombinowanej (Q64AD2DA).Q68AD2DA zostałby określony. Wybierz Q64AD2DA, gdy wystarczą cztery kanały wejściowe; wybierz Q68AD2DA dla ośmiokanałowych wymogów wejściowych.

P5: Czy prędkość konwersji zmienia się, gdy zarówno wejścia, jak i wyjścia są aktywne jednocześnie?

Każdy kanał konwersuje się niezależnie z prędkością 500 μs. Wszystkie aktywne kanały wejściowe konwertują się z indywidualną prędkością 500 μs, a oba kanały wyjściowe również aktualizują się z prędkością 500 μs na kanał.Całkowity cykl konwersji dla wszystkich sześciu kanałów w module nie jest pojedynczym sekwencyjnym skanowaniem Wskaźnik 500 μs ma zastosowanie do każdego kanału niezależnie od liczby włączonych kanałów.
