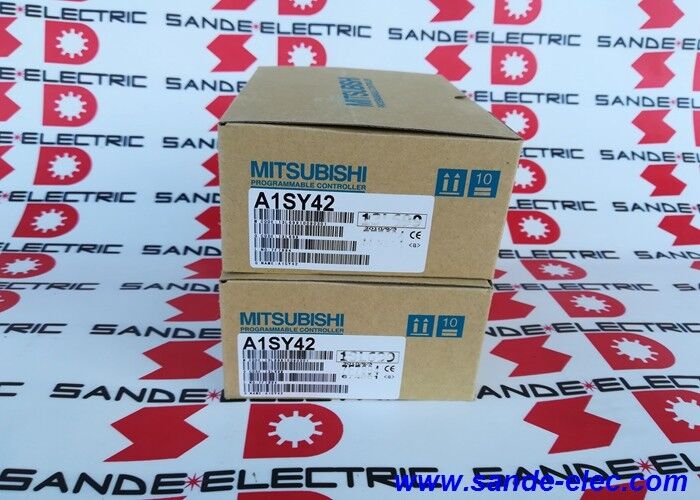

Nowy i oryginalny Mitsubishi PLC A1SY42

Mitsubishi A1SY42∙ MELSEC-A Slim 64-punktowy Transistor Sink Output 12/24VDC / 0.1A na punkt / 1.6A Common / 2ms / 40-pin FCN

64 wyjścia tranzystorowe w jednym szczelinie A1S

A1SY42 zapewnia najwyższą gęstość punktu wyjściowego tranzystora w serii MELSEC-A A1S slim 64 wyjścia NPN z pojedynczego gniazda rack.A1SY41 zapewnia 32 punkty w tym samym formacie.W przypadku gdy system sterowania musi sterować wieloma dyskretnymi urządzeniami pola ̇ zawory magnetyczne, cewki relé, lampy pilotażowe, uruchomienie silnika ̇ z półki MELSEC-A,64-punktowa gęstość A1SY42 maksymalnie zwiększa moc wyjściową, minimalizując jednocześnie liczbę zużywanych gniazd.

Wszystkie 64 kanały łączą się za pośrednictwem pojedynczego złącza typu FCN. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

Główne specyfikacje

A1SY42 w rodzinie modułów wyjściowych MELSEC-A

W przypadku mniejszej liczby punktów przy większym prądzie stosuje się A1SY50 lub A1SY60.W trakcie tej sesji opisano wcześniej A1SX41 (wprowadzanie cyfrowe) i A1S68DAI (wprowadzanie analogowe) dla tej samej platformy A1S A1SY42 uzupełnia podstawowe możliwości wyjścia cyfrowego dla tego samego stoiska.

Wspólne ograniczenie prądu ¥ 1,6A na grupę

Przy 0,1 A na punkt 16 jednoczesnych pełnoobciążonych wyjść osiągnęłoby 1,6 A ¢ wspólną granicę.

• 24VDC cewka przekaźnikowa: 3060mA → 26 jednoczesnych całkowicie obciążonych wyjściów na wspólną
• 24VDC pilot magnetyczny: 80 ̊150mA → 10 ̊20 jednocześnie
• Wskaźnik LED 24VDC: 20mA → 64 równoczesne w granicach

W przypadku zastosowań z silnikiem magnetycznym o dużej gęstości, w których wielu pilotów uruchamia jednocześnie silnik przy dużym prądzie, należy zweryfikować całkowity jednoczesny wspólny prąd w stosunku do limitu 1,6 A.

Scenariusze zastosowania

Panel zaworu gęstego:64 pilota zaworu pneumatycznego przy 24VDC. Przy 60mA na zawór, wszystkie 64 = 3,84A całkowite

Panel wskazujący stan maszyny:64 światła pilota LED o napięciu 24VDC, każde 20mA. Wszystkie równoczesne = 1,28A ¢ w granicach. Jeden moduł kontroluje pełny wyświetlacz stanu.

Pojazd wielo-strefowy:64 kanały wyjściowe napędzające cewki przekaźników 24VDC z prędkością 30-50mA każda.

Częste pytania

P1: Jaka jest różnica między A1SY42 a A1SY42P?

W A1SY42P dodaje się ochronę zabezpieczeń dla każdej wspólnej grupy końcowej.A1SY42 nie ma takiej ochrony.W instalacjach, w których usterki w okablowaniu terenowym są problemem konserwacyjnym, A1SY42P jest bardziej solidną specyfikacją.

P2: Czy A1SY42 jest kompatybilny z pełnowymiarowymi regalami serii A (A2U, A3U)?

Nie. A1SY42 to szczupły format A1S, który pasuje tylko do szczupłych półek A1S. W pełnej wielkości półki serii A wykorzystują większe moduły.Całkowity odpowiednik wyjścia tranzystora 64-punktowego w serii A to A2Y42- Przed zamówieniem należy zweryfikować format regału z zainstalowanego sprzętu.

P3: W jaki sposób podłącza się okablowanie pola do złącza FCN 40-pin?

Za pośrednictwem układu kablowego FCN - wieloprzewodnikowy kabel z wtyczką FCN 40-pin po stronie modułu i płytą końcową (taką jak A1TBN lub kompatybilną) po stronie pola.Płyty końcowe zapewniają indywidualne końce śruby dla każdego kanału i wspólneTakie podejście do okablowania jest szczegółowo opisane w instrukcji obsługi sprzętu MELSEC-A w sekcji instalacji A1SY42.

P4: Które adresy programów kontrolują wyjścia A1SY42?

Adresy urządzeń Y w obszarze obrazu wyjściowego procesora MELSEC-A.Konfiguracja sprzętowa GX Developer lub GX Works2 (dla typów procesorów AnS/A1S) przypisuje początkowy adres Y dla każdego modułu w oparciu o pozycję gniazda. Standardowe instrukcje o cewce drabiny Y, SET i RST polecają wyjścia na przypisanych adresach.

P5: Jak A1SY42 porównuje się z A1SY81 (32 punkty) pod względem selekcji?

A1SY81 zapewnia 32 wyjścia przy 0.1A na punkt z 2A na wspólną ?? więcej miejsca na głowę prądu na wspólną niż 1.6A A1SY42. A1SY42 podwaja liczbę punktów do 64 ale przy 1.6A na wspólną.Wybierz A1SY81, gdy jednoczesna gęstość prądu na wspólną jest wyższa; wybierz A1SY42, gdy priorytetem jest maksymalna liczba kanałów na slot i wspólny bieżący budżet jest zarządzalny.
