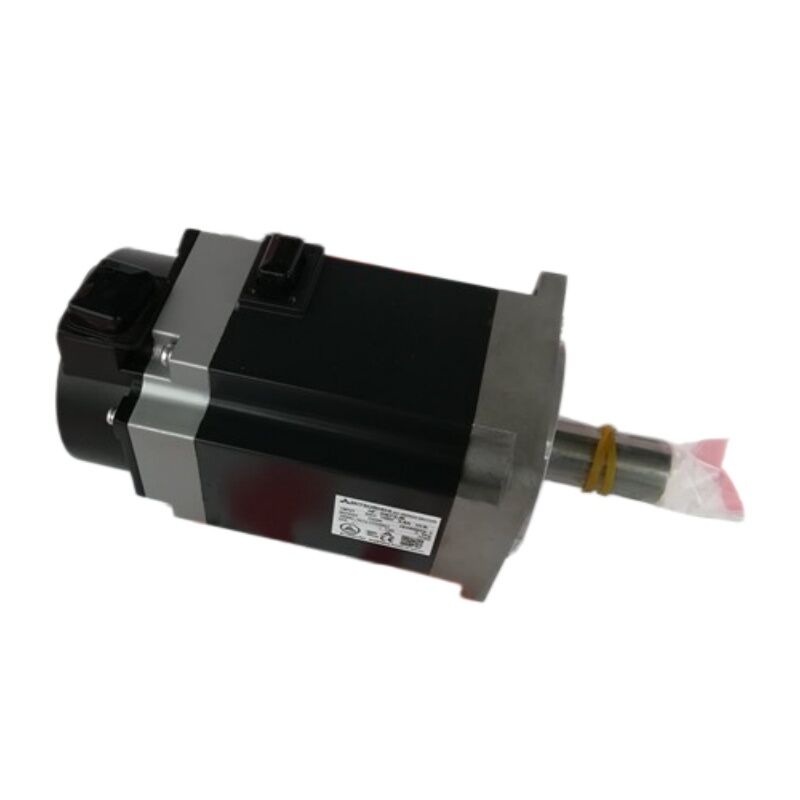

Nowy oryginalny silnik serwowy Mitsubishi HF-KN73JK HFKN73JK OEM

Mitsubishi HF-KN73JK. HF Series AC Servo Motor 0.75 kW / 2.4 Nm / 3000 obrotów na minutę

00,75 kW z kluczem i uszczelnieniem oleju 2 szczegóły konfiguracji, które napędzają kompatybilność

HF-KN73JK to serwomotor AC serii MELSERVO HF firmy FANUC o mocy 0,75 kW / 2.4 Nm ciągłego momentu obrotowego i 3000 obr./min. prędkość nominalna w ramie kołnierza o szerokości 80 mm ¢ skonfigurowanej z wałem z kluczem i uszczelnieniem oleju na końcu wyjściowym wałuDwa te szczegóły (K = klucz, J = uszczelnienie olejowe) określają mechaniczny interfejs i uszczelnienie środowiskowe tego konkretnego wariantu.

Włókno z kluczem:Włączenie klucza do wału silnika umożliwia dopasowaniu węzła sprzęgającego, koła lub biegów do przesyłania momentu obrotowego poprzez pozytywne blokowanie mechaniczne.Prawidłowo zamontowany węzeł sprzęgający z pasującym kluczem przesyła 2.4 Nm ciągłego momentu obrotowego i 7,2 Nm momentu obrotowego szczytowego bez konieczności stosowania wyłącznie zacisku tarcia.lub środowiskach wibracyjnych, w których węzły zaciskane przez tarcie mogą powodować mikroślizg, wał z kluczem jest odpowiednią specyfikacją mechaniczną.

Uszczelnienie olejowe:Uszczelnia olejowa zamontowana w punkcie wyjścia wału zapewnia ochronę przed wpływem oleju, tłuszczu i płynu chłodzącego z mechanizmów maszynowych do obudowy łożyska silnika.Na maszynach, w których wał silnika łączy się z olejoną skrzynią biegów, smarowany śrubokręt lub mokre środowisko obróbcze, uszczelnienie oleju uniemożliwia migrację smaru wzdłuż wału do wnętrza silnika.uszczelniacz oleju zapewnia szczególną ochronę przed wejściem do wału poza tym, co zapewnia standardowa uszczelka IP65.

Główne specyfikacje

17-bitowy Absolute Encoder bez homingu przy uruchomieniu

17-bitowy absolutny koder zapewnia 131,072 pozycje na obrót i zachowuje pozycję wału przez cykle wyłączenia.serwer sterownika zna dokładną pozycję osi natychmiast nie jest wymagany cykl odniesienia-powrotu (homing)Bateria zapasowa dla licznika absolutnego wielokrotności jest w serwo wzmacniaczu, nie w silniku.Monitorowanie wzmacniacza wskaźnik alarmu baterii i wymienić baterię przed uruchomieniem alarmu, aby uniknąć utraty danych o pozycji absolutnej.

HF-KN73JK jest kompatybilny z wzmacniaczami Mitsubishi MELSERVO obsługującymi interfejs kodera serii HF.Potwierdź zgodność wzmacniacza przed określeniem go jako zamiennika dla maszyny, w której zainstalowany silnik pochodzi z późniejszej serii HG.

Częste pytania

P1: Jaka jest różnica między HF-KN73JK a HF-KN73J?

Obie są silnikami serii HF o mocy 0,75 kW z uszczelnieniem olejowym i 17-bitowym absolutnym koderem.podczas gdy HF-KN73JK ma wiarę z kluczem z obróbką. węzeł sprzęgłowy musi odpowiadać typowi wału ̇ węzeł z gładkim otworem dla wału prostego, węzeł z kluczem dla wału z kluczem.Przed zamówieniem należy sprawdzić, do jakiego rodzaju wału odpowiada węzeł sprzęgłowy maszyny.

P2: Czy uszczelniacz oleju zmienia ocenę IP?

Karoseria silnika posiada klasę IP65 zarówno z uszczelnieniem oleju, jak i bez niego.Uszczelnia olejowa zapewnia dodatkową ochronę szczególnie na interfejsie między wałem a obudową przed przenikaniem oleju i tłuszczu z strony mechanizmu napędzanegoNa maszynach bez olejowych interfejsów wału uszczelnienie oleju nie jest wymagane, ale nie powoduje żadnej szkody.Zastosowanie J do pieczęci olejowej jest prawidłową specyfikacją.

P3: Jakie wzmacniacze serwo są kompatybilne z HF-KN73JK?

Wzmacniacze Mitsubishi MELSERVO z generacji seryjnej kompatybilne z rodziną silników HF i 17-bitowym absolutnym interfejsem kodera.Przed podłączeniem należy potwierdzić konkretny model wzmacniacza i jego zgodność z klasą silników HF-KN73.Seria HF jest starszą generacją niż obecna seria HG. Obie serii nie są wymienialne na tym samym wzmacniaczu.

Pytanie 4: W momencie uruchomienia silnik wyświetla alarm o pozycji bezwzględnej.

17-bitowa bateria jest w serwo wzmacniaczu, nie w silniku.Alarm pozycji bezwzględnej przy uruchomieniu najczęściej wskazuje na wyczerpaną baterię wzmacniacza, która umożliwiła zresetowanie licznika pozycji podczas okresu wyłączenia. Wymiana baterii wzmacniacza i wykonanie ustawienia pozycji odniesienia przed wznowieniem produkcji..

P5: Co należy sprawdzić na używanym HF-KN73JK przed instalacją?

Sprawdź powierzchnię wału z kluczem pod kątem śladów zaciśnięcia lub śladów z poprzedniej instalacji sprzężenia.Pomiar trójfazowego oporu nawijania dla równowagi i oporu izolacyjnego na uziemienie (z odłączonym kablem kodującym). Obrócić wał ręcznie dla płynnego ruchu łożyska. Sprawdź łącznik kabla kodera na korozję lub uszkodzenie szpilki.Najlepiej jest przeprowadzić kontrolowane badanie w wolnych prędkościach z monitorowaniem prądu wzmacniacza przed pełnym obciążeniem produkcyjnym..
