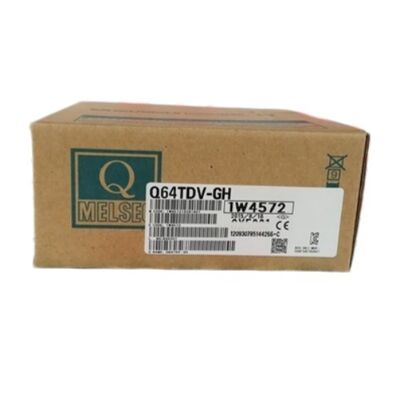

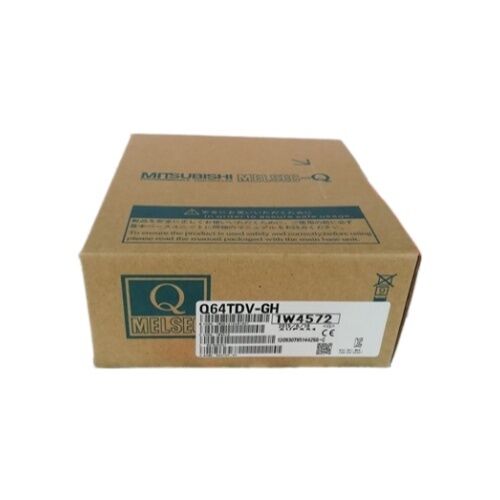

Nowy moduł MITSUBISHI PLC Q64TDV-GH w pudełku Q64TDVGH

Mitsubishi Q64TDV-GH∙ MELSEC-Q Channel-Isolated Thermocouple / Micro Voltage Input Module ∙ 4-Channel / B R S K T E J N Typy / ±100mV / 40ms/ch / Wire Break / CE

Dwa tryby pomiaru w jednym moduł

Q64TDV-GH obsługuje dwa różne potrzeby pomiarowe z tego samego 4-kanałowego gniazda.

Wprowadzenie temperatury termopary:Podłącza się bezpośrednio do dowolnego z ośmiu standardowych typów termoaparów B, R, S, K, T, E, J lub N. Moduł obsługuje wewnętrzną kompensację połączeń zimnych, więc nie jest wymagany zewnętrzny obwód połączeń zimnych.Mierzona temperatura staje się 16-bitową wartością binarną pod znakiem skałowanym ×10 (tak więc 25.4°C = 254 w słowie cyfrowym). Zakres użytecznej temperatury zależy od typu termopary: typ B obejmuje najwyższe temperatury; typy T i K obejmują najczęściej stosowane zakresy przemysłowe.

Wprowadzenie mikro napięcia:Mierzy sygnały w zakresie od −100 do +100 mV o impedancji wejściowej 2MΩ lub wyższej.Przetworniki ciśnienia niskiego wyjścia, oraz innych czujników mostkowych lub precyzyjnych niskiego napięcia, które znajdują się poniżej zakresu standardowych modułów wejściowych analogowych ± 10 V lub 4 ′ 20 mA.

Wynikiem konwersji jest 16-bitowa wartość binarna z sygnałem od −25000 do +25000, obejmująca cały zakres ±100 mV z precyzyjną rozdzielczością.

Oba tryby działają równolegle na 4 kanałach

Główne specyfikacje

Izolacja kanału do kanału - dlaczego ma to znaczenie?

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsQ64TDV-GH izoluje każdy kanał od każdego innego galwanicznie.

W instalacjach pomiarowych temperatury przemysłowej różne termopary są często fizycznie przymocowane do różnych konstrukcji metalowychobudowy silników z których każda może mieć inny potencjał ziemskiBez izolacji kanału, potencjalne różnice między tymi strukturami pojawiają się jako zakłócenia wspólnego trybu na sygnale.pomiar każdego kanału jest niezależny elektrycznie, więc różnice potencjału między punktami mocowania termoparów nie wpływają na odczyty sąsiednich kanałów.

Tę samą zasadę stosuje się do pomiarów mikro napięcia z mierników naprężenia w wielopunktowym monitorowaniu obciążeń. Każdy obwód mostkowy może odnosić się do innego punktu uziemienia na konstrukcji maszyny.

Scenariusze zastosowania

Regulacja temperatury strefy pieca:Cztery termopary typu K podłączone do Q64TDV-GH monitorują oddzielne strefy ogrzewania.Powiadomienia o wykryciu zerwania drutu w przypadku awarii połączenia czujnika w trakcie procesu.

Wielopunktowe monitorowanie obciążenia/obciążenia:Komórki obciążeniowe na czterech stacjach narzędziowych prasowych mierzone jako sygnały mikro napięcia (zakres ± 100 mV).Izolacja kanału uniemożliwia mechaniczne przesłanie krzyżowe w obwodzie pomiarowym, które uszkodza odczyty indywidualnego obciążenia.

Mieszane termoelementy i mikro napięcie:Dwa kanały odczytujące wejścia termoparów (temperatura procesu); dwa kanały odczytujące przetworniki niskiego ciśnienia wyjściowego ( wyjście ± 50 mV).Jeden moduł obsługuje oba typy czujników jednocześnie bez dodatkowego sprzętu.

Częste pytania

P1: Jaka jest różnica między Q64TDV-GH a Q64TD?

Obie są 4-kanałowymi modułami wejściowymi termoparów MELSEC-Q izolowanymi kanałem z tym samym zakresem pokrycia typu termoparów.Q64TDV-GH dodaje możliwość wprowadzenia mikro napięcia (± 100mV na kanał), której Q64TD nie ma. GH obsługuje również wyższą dokładność pomiaru mikro napięcia z 16-bitowym sygnałem wyjścia binarnego w zakresie od -25000 do +25000. Wybierz Q64TDV-GH, gdy sygnały mikro napięcia (komórki obciążeniowe,pomiarów napięciowych) należy dokonywać wraz z termoparami, lub gdy jedynym wymogiem jest wejście mikro napięcia.

P2: Jak jest obsługiwana kompensacja zimnego połączenia na Q64TDV-GH?

Moduł zawiera wewnętrzny kanał kompensacyjny złącza zimnego, który stale monitoruje temperaturę w terminalach połączenia termopary na modułach.Wszystkie obliczenia pomiarowe termopary automatycznie stosują tę kompensację w celu uzyskania prawidłowej wartości temperatury mierzonejNie jest wymagany zewnętrzny układ odniesienia lub obwodów kompensacyjnych w przypadku stosowania modułu ze standardowym okablowaniem termoparów.Kompensacja połączenia zimnego ma zastosowanie wyłącznie do kanałów w trybie wejścia termoparów, nie do kanałów w trybie wejścia mikro napięcia.

P3: Czy poszczególne kanały mogą niezależnie przełączać się między trybami wejścia termopary i mikro napięcia?

Każdy kanał jest niezależnie skonfigurowany dla wejścia termopary lub mikro napięcia przy użyciu inteligentnych ustawień przełącznika modułu funkcjonalnego w GX Developer lub GX Works2.Ustawienia przełącznika przypisują typ wejścia dla każdego kanałuKanał skonfigurowany do wprowadzania mikro napięcia nie wykonuje kompensacji przełącza zimnego ani linearyzacji termoparów, ponieważ przekazuje surowy sygnał ±100 mV jako wartość cyfrową ±25000.

P4: Co dzieje się z wartością wyjściową Q64TDV-GH, jeśli napięcie wejściowe przekracza ±100mV?

Wskazany zakres wejściowy modułu wynosi ±100 mV, przy absolutnej maksymalnej ochronie ±5 V. Sygnały w zakresie ±5 V nie uszkodzą modułu,ale pomiary powyżej ±100 mV będą zgłaszane na górnej lub dolnej granicy zakresu wyjściowego cyfrowego (±25000). Każdy sygnał przekraczający ± 5 V zagraża uszkodzeniu sprzętu układu wejściowego. W przypadku gdy sygnały pola mogą przekraczać ± 100 mV w warunkach awarii, należy stosować odpowiednie warunki sygnału lub ochronę.

P5: Ile modułów Q64TDV-GH można zainstalować w jednym systemie MELSEC-Q?

Q64TDV-GH zajmuje 16 punktów I/O w przydzieleniu I/O procesora Q i liczy się jako jeden Specjalny Jednostka I/O. System MELSEC-Q umożliwia maksymalnie 10 Specjalnych Jednostek I/O tego samego typu (numery jednostek 0?? 9).Do 10 modułów Q64TDV-GH może współistnieć w jednym systemie Q, zapewniające maksymalnie 40 izolowanych kanałów pomiarowych termoparów lub mikro napięcia, z zastrzeżeniem całkowitego budżetu zasilania konfiguracji systemu.
