NOWY SIEMENS 6SL3130-6TE23-6AA3 6SL31306TE236AA3 6SL313O-6TE23-6AA3 Szybka wysyłka

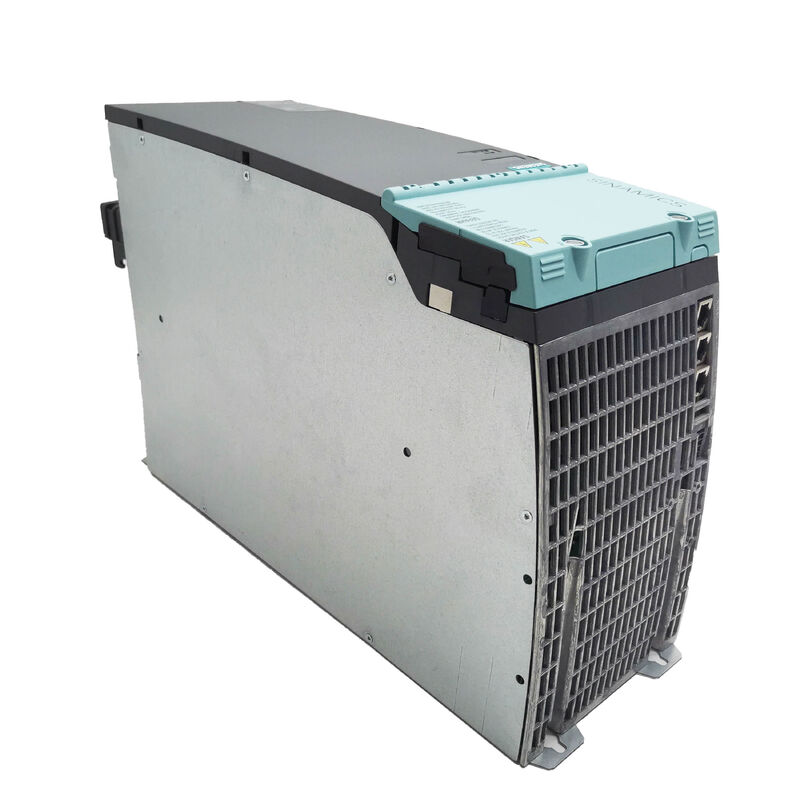

Siemens 6SL3130-6TE23-6AA3 SINAMICS S120 Moduł inteligentnej linii 36 kW / 380 480V AC / 600V DC / 60A / Booksize

Pojemność prądu prądu stałego dla wieloosiowych układów napędowych S120

The 6SL3130-6TE23-6AA3 is the 36 kW Smart Line Module from Siemens' SINAMICS S120 booksize drive system — the infeed module that converts three-phase 380–480V AC mains into a 600V DC bus for all connected S120 Motor Modules in the drive groupJeden inteligentny moduł linii obsługuje cały układ napędowy wieloosiowy; każdy moduł silnika w szafce czerpie zasilanie prądem stałym z tej wspólnej szyny.

Moduły inteligentnych linii wykorzystują architekturę nieregulowaną: most diodowy do przychodzącej konwersji prądu prądu stałego z prądem przemiennego w prądu prądu stałego, z linią komutowaną zwrotną energią regeneracyjną za pośrednictwem IGBT.To różni się od modułu Active Line Module (ALM), który wykorzystuje w pełni sterowany prostownik IGBTModuł inteligentnej linii zapewnia 100% ciągłej zdolności regeneracyjnej do zwrotu informacji ̇ energia hamowania z opóźniających się silników wraca do sieci zasilania prądem zmiennym, zamiast rozpraszać się jako ciepło.Na wariant 36 kW, tę zdolność regeneracyjną można wyłączyć poprzez parametryzację, gdy aplikacja jej nie wymaga.

Główne specyfikacje

Integracja systemów DRIVE-CLiQ i S120

Statki 6SL3130-6TE23-6AA3 z kablem DRIVE-CLiQ obejmowały standardową przewód międzymodulowy DRIVE-CLiQ to własny cyfrowy interfejs firmy Siemens, który łączy w sobie identyfikację elektronicznąJednostka sterowania odczytuje elektroniczną tablicę typu każdego podłączonego modułu automatycznie przy uruchomieniu,identyfikacja sprzętu bez ręcznego wprowadzania.

Moduł inteligentnej linii łączy się ze standardowymi systemami uziemionymi TN/TT i systemami IT nie uziemionymi.napęd wymaga odpowiedniej wolności przepływu powietrza nad i pod modułem w instalacji szafkiW przeciwieństwie do zewnętrznych wariantów chłodzenia (które przepuszczają chłodnik przez tylny panel szafy), ta wewnętrzna wersja chłodzenia zarządza całym rozpraszaniem ciepła w przestrzeni powietrznej szafy.

Moduł inteligentny i moduł aktywny

W przypadku zastosowań, w których priorytetem jest stałe napięcie prądu prądu stałego i niskie zniekształcenie harmoniczne, odpowiednim wyborem jest moduł Active Line.W przypadku większości standardowych zastosowań automatyki wieloosiowej, w których głównymi czynnikami są koszty i odzysk energii, Smart Line Module zapewnia prawidłową wydajność przy niższych kosztach systemu.

Częste pytania

P1: Jaka jest różnica między modułem inteligentnej linii a modułem aktywnej linii w systemie S120?

Moduł Smart Line wykorzystuje mostek diodowy pasywny do konwersji prądu przemiennego na prąd stały z niezorganizowanym wyjściem prądu stałego oraz regeneracji komutowanej linią opartej na IGBT.Moduł aktywnej linii wykorzystuje w pełni kontrolowany konwerter IGBT do regulowanego wyjścia prądu stałegoModuł Smart Line jest bardziej ekonomiczny;Moduł Active Line jest odpowiedni do zastosowań wymagających precyzyjnej regulacji prądu stałego lub rygorystycznych wymagań dotyczących jakości mocy.

P2: Czy 6SL3130-6TE23-6AA3 zawiera kabel DRIVE-CLiQ?

Tak, kabel międzymodulujący DRIVE-CLiQ jest zawarty w zespole 6SL3130-6TE23-6AA3 do podłączenia do sąsiedniego modułu S120 znajdującego się w wielkości książki.Kable do nie sąsiednich elementów lub do jednostki sterującej należy zamawiać oddzielnie..

P3: Ile modułów silnikowych można podłączyć do jednego 6SL3130-6TE23-6AA3?

Liczba ta jest ograniczona przez 36 kW mocy ciągłej i 60 A mocy prądu stałego.Całkowita moc nie może przekroczyć 36 kW. Regeneracyjne szczytowe obciążenia są obsługiwane oddzielnie przez możliwości zwrotnych modułu.

P4: Czy można wyłączyć zwrot regeneratywny w tym module?

Tak, na 36 kW Smart Line Module, regeneracyjne sprzężenie zwrotne jest aktywne domyślnie i może być wyłączone poprzez parametryzację za pośrednictwem STARTER lub TIA Portal.Wyłączyć go tylko wtedy, gdy wymaga tego konkretnie zastosowanie. Energia hamowania bez regeneracji jest rozpraszana przez rezystory hamulcowe, a nie zwrócona do sieci zasilania..

P5: Jakie wymagania dotyczące instalacji szafki mają zastosowanie do wariantu chłodzenia wewnętrznego?

Minimalny odległość 100 mm nad i pod modułem dla przepływu powietrza. Moduł musi być zamontowany pionowo. Temperatura otoczenia w szafie musi utrzymywać się w zakresie 0 ̊40 °C dla pełnej mocy znamionowej. Powyżej 40 °COcenę stosuje się zgodnie z instrukcją montażu sprzętu SINAMICS S120Wewnętrzny wentylator jest przedmiotem zużycia, należy go sprawdzić i wymienić zgodnie z harmonogramem konserwacji.
