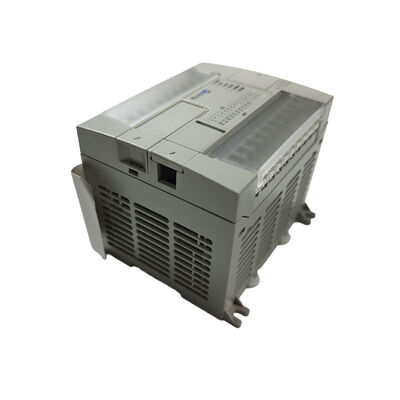

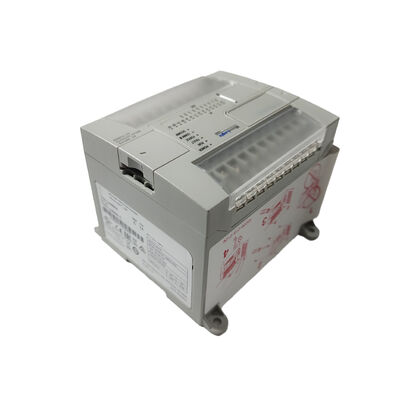

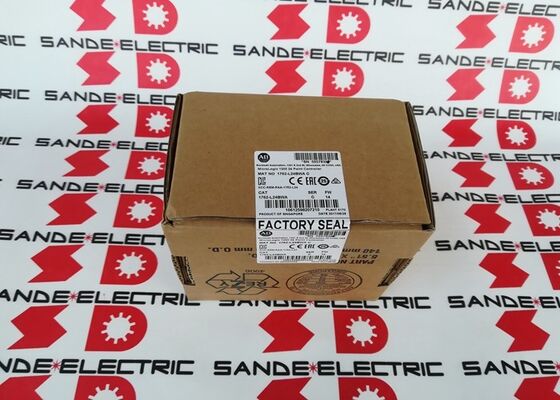

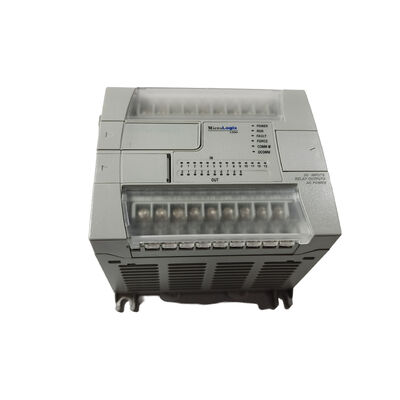

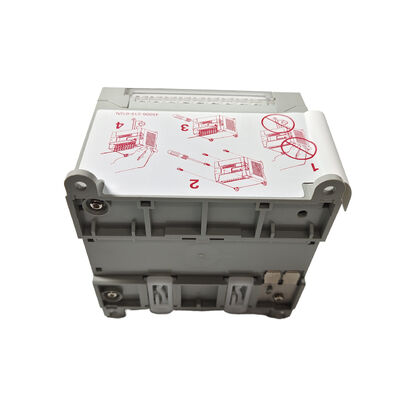

Jeden nowo zapieczętowany Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 Controller 1762L24BWA

1762-L24BWA. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relay / 6KB / RS-232C Multi-Protocol / Przerwana zapasa

14 Wpływy, ale nie wszystkie są równe

14 wejść cyfrowych 1762-L24BWA dzieli się na dwie funkcjonalnie różne grupy, a różnica ma znaczenie dla sposobu projektowania maszyny.

10 standardowych wejść 24VDC:Standardowe wejścia cyfrowe filtrowane pod kątem normalnych sygnałów czujników: przyciski, przełączniki graniczne, czujniki bliskości i kontakty przekaźnika.odpowiednie do wszystkich normalnych zadań sekwencjonowania maszyny.

4 szybkie wejścia 24VDC:Wysokiej prędkości wejścia z znacznie krótszym czasem reakcji, zaprojektowane dla sygnałów, które zmieniają się szybciej niż standardowe wejścia mogą niezawodnie przechwycić.Te szybkie wejścia obsługują liczenie pociągów impulsowych (mierniki przepływu, impulsy kodera, liczniki produkcji), sygnały wyzwalające o krótkim czasie trwania oraz wszelkie wejścia, które muszą być wykryte w ramach jednego cyklu skanowania PLC lub między skanowaniami.Na maszynie z licznikiem produkcji w tempie 200 impulsów na minutę i szybkim uruchomieniem bramy odrzucenia, szybkie wejścia obsługują to, czego standardowe wejścia nie mogą.

Ten podział 10+4 jest wyborem projektowym, a nie przypadkowym.Maszyny łączące powolne czujniki z jednym lub dwoma sygnałami wysokiej prędkości otrzymują oba typy z jednego sterownika, bez oddzielnego modułu licznika dużych prędkości.

Główne specyfikacje

Jedny port RS-232C, cztery protokoły

Wbudowany port RS-232C 1762-L24BWA obsługuje cztery protokoły komunikacji z jednego złącza fizycznego:

DF1:Protokół seryjny Allen-Bradley'a dla bezpośredniej komunikacji między terminaliami programowania MicroLogix i RSLogix 500 lub między jednostkami MicroLogix w układach głosowania DF1.

DH-485:Sieć Allen-Bradley'a łącząca wiele sterowników MicroLogix i SLC na wspólnym busie RS-485.1762-L24BWA łączy się z istniejącą siecią DH-485 bez dodatkowego modułu komunikacyjnego.

Modbus RTU:Standardowy w branży protokół Modbus w formacie binarnym RTU, pozwalający MicroLogix 1200 na komunikację z napędami zewnętrznymi, licznikami energii, zdalnym W/W,i inne urządzenia zdolne do obsługi Modbus jako master lub slave.

ASCII:Komunikacja seryjna w trybie znakowym dla czytników kodów kreskowych, wag, drukarek etykiet i innych urządzeń z przepływem znaków, które wysyłają lub odbierają dane tekstowe.

Ta elastyczność protokołu z jednego portu seryjnego jest praktyczną zaletą w instalacjach rzeczywistych maszyn, w których sterownik może potrzebować połączenia z napędem Modbus, otrzymywać dane z czytnika kodów kreskowych,i być dostępne za pomocą laptopa programowania wszystkie z tego samego złącza RS-232C w różnych konfiguracjach.

Scenariusze zastosowania

Kompaktne urządzenia opakowaniowe:Dziesięć czujników monitorujących tkankę foliową, obecność produktu i pozycję szczęki uszczelnienia.Dziesięć wyjściów przekaźnika sterujących silnikiem napędowym foliiRS-232C w Modbus RTU rozmawia z napędem serwo do pozycjonowania szczęki.

Przesyłowiec z liczeniem partii:Standardowe wejścia dla przycisków stop/start i ograniczeń bezpieczeństwa. Szybkie wejścia do liczenia impulsów produktu z kodera przenośnika. Wjścia przekaźnika do sterowania kontaktorami silnika przenośnika i bramami przekierowawczymi.

Zastępna część serwisowa dla zainstalowanych systemów MicroLogix 1200System MicroLogix 1200 był szeroko stosowany przez lata 2000 w kompaktowych panelech maszynowych.konfiguracja protokołu RS-232C bez modyfikacji programu.

Częste pytania

P1: Jaka jest różnica między 1762-L24BWA a 1762-L24BXB?

1762-L24BWA ma wyjścia relé (W) i zasilanie prądem przemiennym (A). 1762-L24BXB ma wyjścia tranzystorowe (X = źródło prądu stałego) i zasilanie prądem stałym. Specyfikacje wejścia i pamięci są takie same.Wybierz BWA, gdy maszyna korzysta z zasilania prądem przemiennym i wyjścia rellu są preferowane dla elastyczności obciążenia; wybierz BXB, gdy wymagany jest panel zasilania 24VDC i szybkie wyjścia tranzystorowe.

P2: Jakie oprogramowanie programowe jest używane dla 1762-L24BWA?

RSLogix 500 (starożytne środowisko programowania MicroLogix/SLC 500 firmy Rockwell) lub Studio 5000 Logix Designer 500 (obecny pakiet zawierający możliwości RSLogix 500).Połączenie odbywa się za pośrednictwem portu seryjnego RS-232C z kablem 1761-CBL-PM02 lub równoważnym kablem programowania, lub za pośrednictwem USB z adapterem USB-to-DH-485 1747-UIC, jeśli stosuje się protokół DH-485.

P3: Czy szybkie wejścia mogą liczyć impulsy kodera do pomiaru pozycji?

Szybkie wejścia mogą gromadzić wysokiej prędkości liczby impulsów z jednokanałowych koderów lub czujników.MicroLogix 1200 wykorzystuje instrukcję HSC (High Speed Counter) do zarządzania szybkimi wartościami liczby wprowadzonych danych w programie. W przypadku liczby kodu kwadratury (faza A/B) z wykrywaniem kierunku,weryfikacja specyficznej konfiguracji MicroLogix 1200 HSC z podręcznika referencyjnego MicroLogix 1200.

P4: Czy do 1762-L24BWA można dodać dodatkowe dane wejściowe i wyjściowe?

Tak. MicroLogix 1200 obsługuje moduły rozszerzające I/O (seria 1762) podłączone za pośrednictwem prawego portu rozszerzającego. Dostępne typy obejmują wejście cyfrowe, wyjście cyfrowe (relej i tranzystor),analogiczne W/WMaksymalne rozszerzenie zależy od budżetu mocy sterownika bazowego.
