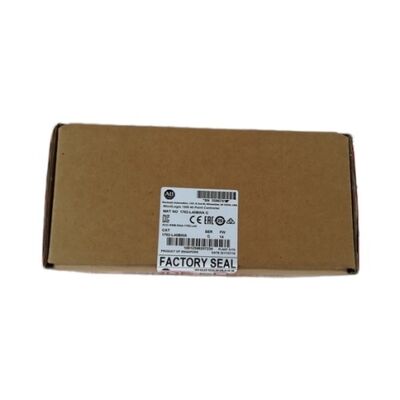

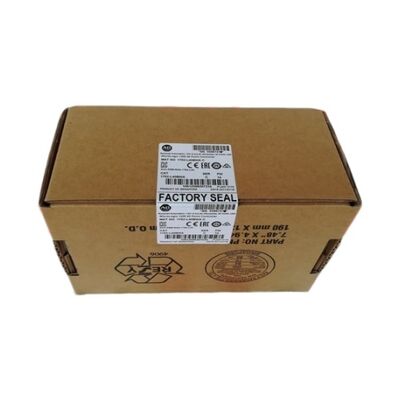

Jeden nowy AB PLC 1762-L40BWA Micrologix 1200 Fabryka zapieczętowana 1762L40BWA 1762-L4OBWA

1762-L40BWA. MicroLogix 1200 40-punktowy 120/240VAC / 24 DI (20 Std + 4 Fast) / 16 Relay / RS-232C / DF1 + DH-485 + Modbus RTU / 6KB

L40BWA kontra L24BWA

Rodzina MicroLogix 1200 obejmuje kilka wariantów liczby I/O. L40BWA i L24BWA są dwoma modelem przekaźnika z prądem przemiennym ′′ tej samej klasy zasilania, tej samej pamięci 6KB,wsparcie portów i protokołów RS-232CRóżnica polega na liczbie I/O:

L40BWA dodaje 10 standardowych wejściach i 6 wyjściach przekaźnika wystarczających do pokrycia całego okablowania pola maszyn, których 14 wejściach i 10 wyjściach L24BWA nie można obsłużyć bez modułów rozszerzających.Do maszyny z 18 czujnikami, 4 przyciski i połączenie 14 kontaktorów silnika, magnetyków zaworów i wskaźników, L40BWA obsługuje okablowanie całkowicie w obudowie sterownika.

Główne specyfikacje

RS-232C 1 port, 4 protokoły

Jeden port seryjny RS-232C obsługuje cztery tryby komunikacji konfigurowalne w oprogramowaniu:

DF1 pełno-dupleks:Połączenie punkt-do-punktu z laptopem do programowania RSLogix 500 lub panelem HMI kompatybilnym z DF1.

DH-485:Sieć RS-485 z wieloma kroplami dla maksymalnie 32 węzłów ¢ sterowniki MicroLogix, terminale PanelView i systemy nadzoru nad komputerem, które dzielą jeden kabel za pomocą adapterów 1761-NET-AIC.

Modbus RTU:Standardowy w branży Modbus do komunikacji z napędami, licznikami energii, zdalnymi I/O i urządzeniami innych firm jako master lub slave.

ASCII:Tryb strumieniowy znaków dla czytników kodów kreskowych, wag, drukarek etykiet i innych urządzeń protokołu tekstowego.

Scenariusze zastosowania

Maszyny do pakowania:20 wejściach czujników monitorujących sieć folii, obecność produktu i mechanizmy. 4 szybkie wejścia liczące przepustowość produkcji. 16 wyjściach przekaźnika kontrolujących siłowniki i kontaktory silnika.Modbus RTU do serwo napędu przez RS-232C.

Systemy przenośnikowe i sortowania:Czujniki fotoelektryczne i czujniki bliskości na standardowych wejściach; kontaktory silnika, bramy przekierowawcze i wyjścia alarmowe na kontaktach przekaźnika.

Zaopatrzenie na utrzymanie:L40BWA został wycofany z produkcji 25 sierpnia 2021 r., ale nadal jest w użyciu w wielu zainstalowanych maszynach na całym świecie.Szybkie przypisywanie danych, i konfiguracji komunikacji RS-232C bez modyfikacji programu.

Częste pytania

P1: Jaka jest kluczowa różnica między 1762-L40BWA a 1762-L24BWA?

L24BWA zapewnia 14 wejść (10 standardowych + 4 szybkich) i 10 wyjść przekaźnika.identyczny port RS-232C i wsparcie protokołuWybierz L40BWA, gdy aplikacja wymaga więcej niż 14 wejść lub więcej niż 10 wyjśćów przekaźnika.

P2: Jakie oprogramowanie programowe łączy się z 1762-L40BWA?

RSLogix 500 to środowisko programowania dla rodziny MicroLogix 1200.RSLogix 500 obsługuje zestaw instrukcji MicroLogix 1200, w tym HSC (licznik dużych prędkości), PID i obsługa ciągów ASCII.

P3: Czy można dodać moduły rozszerzenia I/O?

Tak, MicroLogix 1200 obsługuje moduły rozszerzające z serii 1762oraz inne . Potwierdź całkowity limit modułu rozszerzenia z dokumentacji MicroLogix 1200 dla konkretnej konfiguracji.

P4: Dlaczego 4 szybkie wejścia mają znaczenie? Co mogą wykryć, czego standardowe wejścia nie mogą?

Standardowe wejścia stosują czas filtracji kilku milisekund, aby odbić kontakty mechaniczne i odrzucić hałas.umożliwiające wykrycie impulsów krótszych niż standardowe okno filtracyjne W przypadku standardowych czujników przełączających się z szybkością obserwowalną przez człowieka, standardowe wejścia działają identycznie.W przypadku sygnałów przechodzących szybciej niż 5×10 razy na sekundę, szybkie wejścia zapobiegają przegapieniu liczb.

P5: Skąd pochodzi 1762-L40BWA po zaprzestaniu stosowania?

Za pośrednictwem rynku części zamiennych MicroLogix 1200 - sprzedawców automatyki przemysłowej, sprawdzonych dostawców nadwyżek oraz specjalistycznych usług PLC.Platforma MicroLogix 1200 ma dużą globalną bazę zainstalowanąPrzed złożeniem zamówienia należy potwierdzić numer katalogu 1762-L40BWA (nie L24BWA ani innych modeli).
