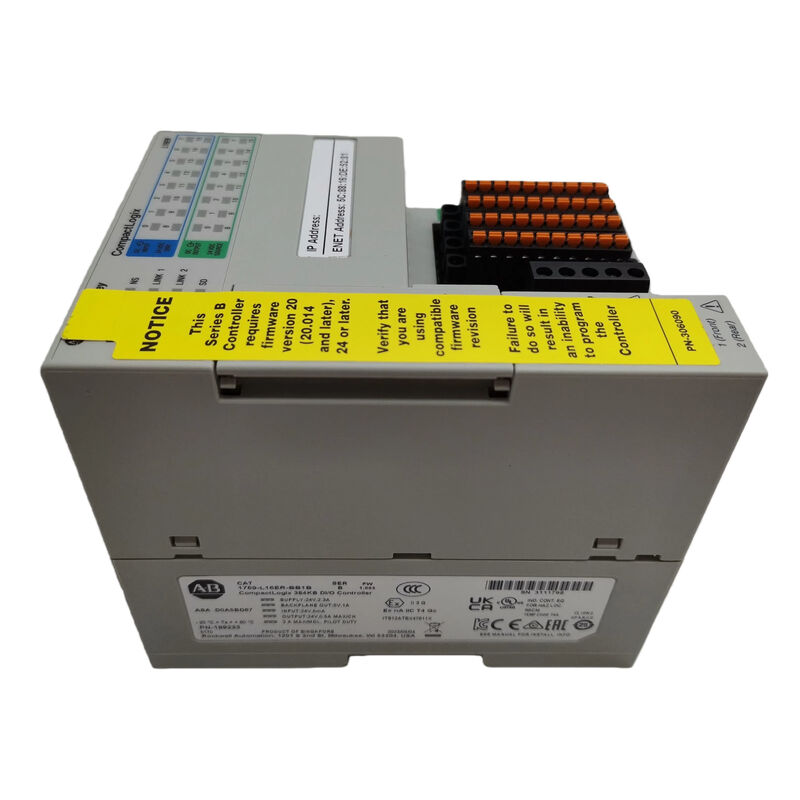

Jeden nowy kontroler AB CompactLogix 5370 1769-L16ER-BB1B w pudełku

Allen-Bradley 1769-L16ER-BB1B KompaktLogix L16 Controller

Przegląd

W sprawie1769-L16ER-BB1BjestKontroler CompactLogix 5370 L1zaprojektowane do kompaktowego sterowania maszyną EtherNet/IP.

Rockwell identyfikuje go jakoKontroler CompactLogix L16z384 KB pamięci użytkownika,wbudowane 16 wejścia cyfrowego i 16 wyjścia cyfrowego,podwójne porty Ethernet z możliwością DLR,do 6 modułów lokalnej ekspansji, oraz1 GB karty SD dostarczane z sterownikiem.

Instrukcje instalacyjne Rockwell'a pokazują również, że sterownik używa24 VDC nominalne zasilaniezzakres wejściowy 10...28,8 VDC, i że port USB jest przeznaczony dotymczasowe programowanie lokalnezamiast stałego połączenia.

Dane techniczne

Wartość zastosowania

1769-L16ER-BB1B nadaje się dokompaktowe ogniwa maszynowe, systemy opakowaniowe, przenośniki, modułowe urządzenia OEM oraz małe architektury EtherNet/IPgdzie wbudowany I/O i dual-port Ethernet są bardziej przydatne niż większy sterownik rack.

Literatura Rockwell CompactLogix 5370 L1 pozycjonuje konkretnie rodzinę L1 dlamałe i średnie zastosowaniaktóre wymagają mniejszej liczby osi, kompaktowego zasięgu i zintegrowanej zdolności sieci DLR.

To sprawia, że kontroler ten jest szczególnie praktyczny w maszynach, w których przestrzeń paneli jest ograniczona, ale nadal wymagana jest kontrola oparta na Logix i integracja EtherNet / IP.

Jego wartość w pracach konserwacyjnych jest równie silna.

Kiedy maszyny zostały pierwotnie zaprojektowane wokółL16ER-BB1Bwbudowany I/O i koncepcja rozszerzenia POINT Bus, zastąpienie go tym samym modelem zazwyczaj zachowuje układ szafy, strukturę sieci,i założenia projektu czyściej niż przejście do innej klasy kontrolera.

Jest to wniosek inżynierski oparty na opublikowanej architekturze sterownika z wbudowanym wprowadzaniem/wyjściem, rozszerzeniem 6-modułowym i DLR.

Perspektywa zastąpienia i doboru

W przypadku prac zastępczych 1769-L16ER-BB1B należy dopasować:wbudowany typ I/O, klasa pamięci, układ Ethernet i lokalna skala rozszerzenia, nie tylko przez nazwisko rodziny CompactLogix.

W praktycznych systemach najważniejsze są szczegóły:16 wejściowych zlewu / 16 wyjściowych źródeł,384 KB pamięci,konstrukcja DLR podwójnej sieci Ethernet, orazZakres mocy od 10 do 28,8 VDC.

Zastosowanie tego samego modelu sterownika jest zwykle najbezpieczniejszym sposobem uniknięcia zmian w okablowaniu, sieci i uruchomieniu.

Częste pytania

P1: Jaki rodzaj sterownika jest 1769-L16ER-BB1B?
Jest toKontroler CompactLogix 5370 L1zwbudowany cyfrowy I/O,podwójne porty Ethernet, oraz384 KB pamięci użytkownika.

W praktyce jest to kompaktowy kontroler Logix przeznaczony dla małych i średnich maszyn EtherNet/IP, a nie dużych systemów rackowych.

P2: Do jakich zastosowań najlepiej pasuje?
Pasuje.kompaktowe systemy automatykiNa przykład przenośniki, maszyny do pakowania, skody modułowe i komórki maszynowe, gdzie przestrzeń paneli jest ograniczona, ale programowanie Logix i EtherNet / IP nadal mają znaczenie.

Literatura o sterownikach Rockwell® L1 wyraźnie umieszcza rodzinę w małych i średnich zastosowaniach o niższej osi i liczbie I/O.

P3: Dlaczego DLR ma znaczenie na tym sterowniku?
DLR pomaga poprawić odporność w sieciach EtherNet/IP o topologii pierścieniowej.

P4: Dlaczego konfiguracja wbudowanego W/W jest ważna?
Ponieważ wbudowane16 DI / 16 DOTo część oryginalnej maszyny.

Zastąpienie sterownika niewłaściwym typem I/O lub stylem wyjścia może spowodować natychmiastowe problemy z okablowaniem pola i uruchomieniem.

P5: Co należy sprawdzić przed zamówieniem?
Sprawdź zainstalowany numer części, potwierdź384 KBklasy pamięci, sprawdź16 wejściowych zlewu / 16 wyjściowych źródeł, i upewnij się, że maszyna używa tego samego24 VDCmoc iPodwójny Ethernet z możliwością DLRukład.
