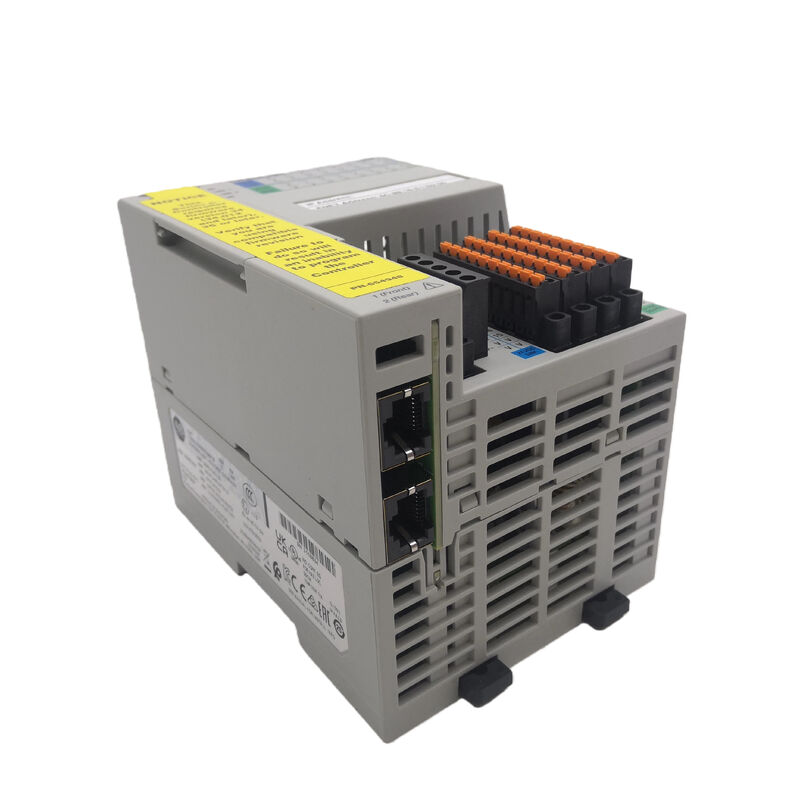

Jeden nowy Allen Bradley 1769-L18ERM-BB1B COMPACT LOGIX Ethernet Controller

Kontroler CompactLogix 1769-L18ERM-BB1B firmy Allen-Bradley

Przegląd

Kontroler 1769-L18ERM-BB1B to kontroler kontroler CompactLogix 5370 L1 przeznaczony do sterowania kompaktowymi maszynami, gdzie wbudowane wejścia/wyjścia, sieć EtherNet/IP i zintegrowany ruch muszą znajdować się w jednej małej platformie kontrolera.

Referencje firmy Rockwell i dystrybutorów opisują ten model jako posiadający 512 KB pamięci użytkownika, podwójny Ethernet z możliwością Device Level Ring, 16 wejść typu sink, 16 wyjść typu source, obsługę do 8 węzłów EtherNet/IP i 2-osiowy ruch CIP z kinematyką.

Wykorzystuje również szynę 1734 POINT I/O do rozszerzeń, co plasuje go w innej klasie rozszerzeń niż większe kontrolery L2 i L3 oparte na Compact I/O.

Dane techniczne

Wartość zastosowania

Ten kontroler doskonale nadaje się do kompaktowych systemów pakowania, przenośników, stacji obsługi materiałów, platform OEM i małych komórek maszynowych opartych na Ethernet, gdzie ograniczona, ale wydajna platforma Logix jest odpowiednim rozwiązaniem.

Połączenie wbudowanych wejść/wyjść, podwójnego Ethernetu i 2-osiowego sterowania ruchem czyni go szczególnie praktycznym w maszynach wymagających ścisłej integracji między podstawowym sekwencjonowaniem a lekkim sterowaniem ruchem, bez konieczności przechodzenia do większej rodziny kontrolerów.

Ten profil zastosowania jest wnioskiem inżynieryjnym wyciągniętym z opublikowanych charakterystyk pamięci, węzłów, sterowania ruchem i POINT I/O kontrolera.

Perspektywa wymiany i wyboru

W przypadku prac związanych z wymianą, kontroler 1769-L18ERM-BB1B powinien być dopasowany pod względem typu wbudowanych wejść/wyjść, koncepcji rozszerzenia POINT I/O, układu Ethernet i możliwości sterowania ruchem, a nie tylko nazwy rodziny CompactLogix.

W praktycznych systemach ważne szczegóły to 16 wejść sink / 16 wyjść source, architektura L1 oraz 2-osiowy ruch CIP.

Dopasowanie tego samego kontrolera zazwyczaj pozwala na zachowanie okablowania maszyny i struktury projektu w czystszy sposób niż przejście do innej klasy Logix.

FAQ

P1: Jaki to rodzaj kontrolera 1769-L18ERM-BB1B?
Jest to kontroler CompactLogix 5370 L1 z wbudowanymi cyfrowymi wejściami/wyjściami, podwójnym Ethernetem i zintegrowaną możliwością sterowania ruchem.

W praktycznym użyciu jest przeznaczony do sterowania kompaktowymi maszynami, a nie do dużych, modułowych systemów szafowych.

P2: Jakie zastosowania są dla niego najlepsze?
Nadaje się do małych i średnich maszyn, które wymagają sterowania EtherNet/IP, kompaktowej obudowy i lekkiego, zintegrowanego sterowania ruchem.

Jest to wniosek inżynieryjny oparty na opublikowanej pamięci 512 KB, skali EtherNet/IP 8 węzłów i 2-osiowego sterowania ruchem.

P3: Dlaczego wsparcie POINT I/O jest tutaj ważne?
Ponieważ ten kontroler rozszerza się poprzez szynę 1734 POINT I/O, a nie poprzez większy styl rozszerzeń Compact I/O używany w niektórych innych modelach CompactLogix.

Ma to wpływ na sposób okablowania maszyny i sposób, w jaki kontroler pasuje do oryginalnej architektury.

P4: Dlaczego 2-osiowy ruch CIP jest ważny?
Ponieważ pozwala kontrolerowi na obsługę podstawowych zadań ruchu bezpośrednio przez EtherNet/IP.

W praktycznym projektowaniu maszyn może to zmniejszyć potrzebę stosowania oddzielnego procesora ruchu w mniejszych systemach.

P5: Co należy sprawdzić przed złożeniem zamówienia?
Sprawdź zainstalowany kod kontrolera, potwierdź architekturę L1 / POINT I/O, zweryfikuj wymaganie dotyczące wbudowanych wejść/wyjść 16 DI / 16 DO i upewnij się, że zastosowanie zależy od tego samego układu 2-osiowego sterowania ruchem i podwójnego Ethernetu DLR.
