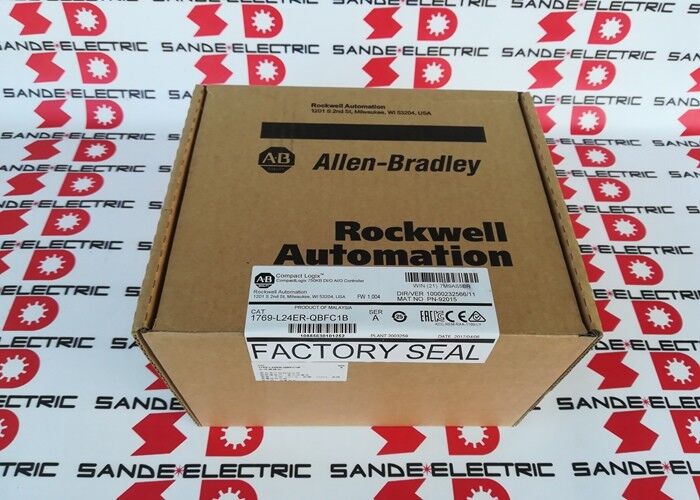

Nowy i oryginalny Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B

Allen-Bradley 1769-L24ER-QBFC1B Kompaktny kontroler Logix

Przegląd

W sprawie1769-L24ER-QBFC1B jestKontroler CompactLogix 5370 L2 przeznaczony do zastosowań w kompaktowych maszynach, które wymagają większej różnorodności wprowadzania/wyprowadzania niż podstawowy wbudowany kontroler cyfrowy.

Dane o konfiguracji Rockwell i referencje produktów przemysłowych opisują go z750 KB pamięci użytkownika,podwójne porty EtherNet/IP z możliwością DLR,16 wejść prądu stałego,16 wyjść prądu stałego,4 uniwersalne wejścia analogowe,2 wyjścia analogowe,4 liczniki dużych prędkości i wsparcie dlado 4 lokalnych modułów 1769 Compact I/O.

Obejmuje równieżKarta SD o pojemności 1 GBdo 2 GB i wykorzystuje24 VDC wbudowane zasilanie.

Dane techniczne

Wartość zastosowania

Ten sterownik dobrze pasuje doSprzęt OEM, sprzęt opakowaniowy, kompaktowe stacje procesowe, komórki maszynowe i panele automatyczne, w których zarówno sygnały cyfrowe, jak i analogowe muszą być obsługiwane bezpośrednio z układu sterowania.

Jego największą praktyczną zaletą jest to, że łączywbudowane cyfrowe I/O, analogowe I/O, szybkie liczenie i podwójny Ethernet w jednej kompaktowej jednostce, co może zmniejszyć liczbę modułów i uprościć projekt szafki.

Ta dopasowanie do aplikacji jest wnioskiem inżynieryjnym opartym na opublikowanej mieszance wbudowanych I/O i lokalnych granicach rozszerzenia sterownika.

Perspektywa zastąpienia i doboru

W przypadku prac zastępczych 1769-L24ER-QBFC1B należy dopasować dowbudowany mix I/O, możliwość analogowa, struktura Ethernet i lokalna skala rozszerzania, nie tylko przez nazwę rodziny CompactLogix.

W praktyce ważne szczegóły to:750 KB pamięci,16/16 cyfrowy I/O,4 AI / 2 AO analogowa struktura, a4-modułowe ograniczenie rozszerzenia kompaktnego I/O.

Zastosowanie tego samego modelu jest zazwyczaj najbezpieczniejszym sposobem zachowania zarówno okablowania pola, jak i roli sterownika w maszynie.

Częste pytania

P1: Jaki rodzaj sterownika jest 1769-L24ER-QBFC1B?
Jest toKontroler CompactLogix 5370 L2 z wbudowanym cyfrowym i analogowym I/O, podwójnym Ethernetem i lokalną możliwością rozszerzania Compact I/O.

P2: Do jakich zastosowań najlepiej pasuje?
Pasuje.kompaktowych systemów maszynowych, które wymagają wbudowanej obsługi cyfrowej i analogowej bez natychmiastowego dodawania oddzielnych modułów analogowych.

Profil użytkowania jest wnioskiem inżynieryjnym opartym na opublikowanym wbudowanym miksie I/O i kompaktowej skali kontrolera.

P3: Dlaczego kanały analogowe są ważne w tym modelu?
Ponieważ wbudowany4 uniwersalne wejścia analogowe i2 analogiczne wyjścia umożliwiają sterownikowi bezpośrednie wspieranie mieszanych zadań czujnika i pętli sterowania.

W praktycznych szafkach może to zmniejszyć zużycie gniazd i uprościć układ sprzętu.

P4: Dlaczego liczniki dużych prędkości mają tu znaczenie?
Ponieważ umożliwiają kontrolerowi obsługę szybkich cyfrowych impulsów wejściowych bez potrzeby oddzielnego modułu liczenia dla wielu kompaktowych zastosowań.

To inżynieryjne wnioski oparte na opublikowanych kontrolerach.4 liczniki dużych prędkości.

P5: Co należy sprawdzić przed zamówieniem?
Sprawdź zainstalowany kod sterownika, potwierdź750 KB klasy pamięci, zweryfikować wymaganecyfrowej i analogowej mieszanki I/O, i upewnij się, że maszyna używa tej samej4-modułowa lokalna ekspansja ipodwójny system DLR Ethernet.
