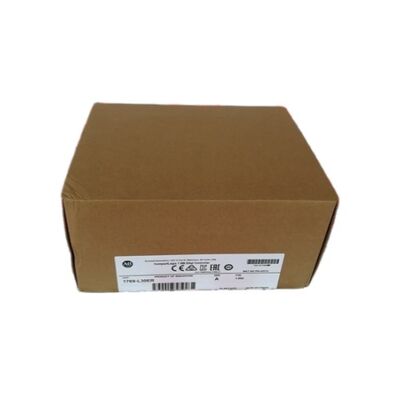

Jeden nowy AB PLC 1769-L30ER 1769L30ER CompactLogix Processor 1769-L3OER

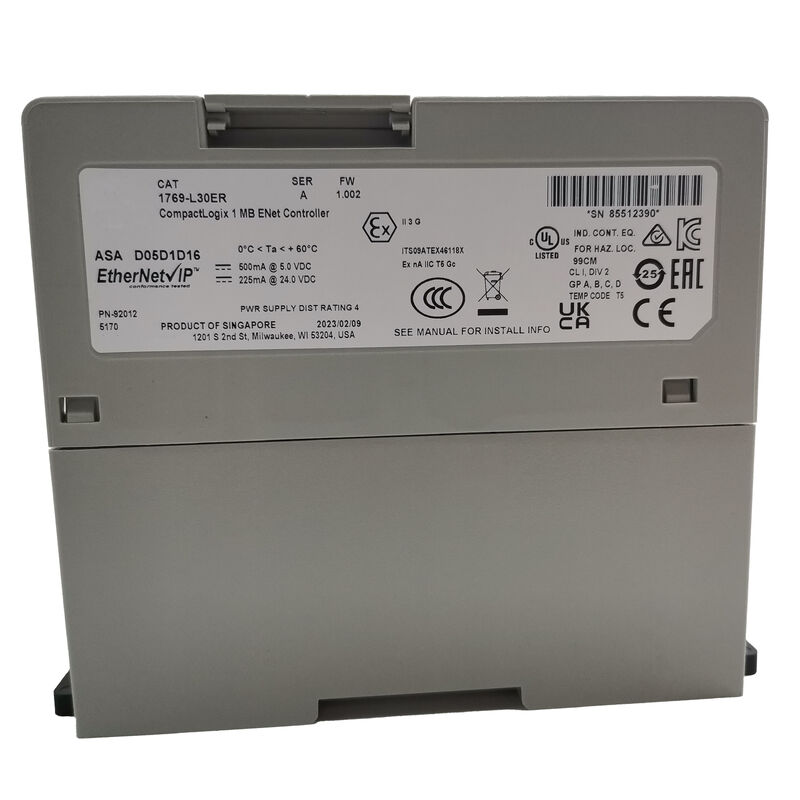

1769-L30ER. CompactLogix 5370 L3 1MB / Dual EtherNet / IP DLR / 16 węzłów / 8 modułów I / O / 32 zadania / USB / izolacja 30V / DIN lub panel

1769-L30ER vs. sąsiednie warianty L3

Seria CompactLogix 5370 L3 obejmuje kilka wariantów, które mają tę samą pamięć o pojemności 1 MB, podwójny EtherNet / IP i 8 lokalnych specyfikacji gniazd I / O.Różnice są bardziej funkcjonalne niż oparte na zdolnościach:

1769-L30ER jest konfiguracją podstawową L3: pełna sieć EtherNet/IP i możliwość DLR, pamięć programowa 1 MB, 8 gniazd rozszerzeniowych, podwójny Ethernet z DLR Do sterowania maszynami, sekwencjonowania, rozproszonego zarządzania I/O i łączności HMI bez koordynacji osi serwo, L30ER zapewnia pełny zestaw funkcji przy niższych kosztach niż L30ERM zdolny do ruchu.

Wbudowany superkondensator zachowuje wartość zegara w czasie rzeczywistym (RTC) w przypadku utraty mocy, co nie występuje w wersji NSE,która czyni normę L30ER właściwą specyfikacją dla zastosowań niegroźnych, które wymagają dokładnych danych z oznaczeniem czasu lub wykonywania programu opartego na czasie po przywróceniu zasilania.

Główne specyfikacje

Synchronizacja CIP Koordynowany czas w sieci EtherNet/IP

1769-L30ER obsługuje synchronizację CIP, która dystrybuuje wspólne odniesienie czasu na wszystkich urządzeniach EtherNet/IP w sieci za pomocą protokołu czasu precyzyjnego IEEE 1588.znaczniki czasu na zdarzeniach zarejestrowanych w różnych węzłach, adaptery I/O, terminale HMI są wszystkie odsyłane do tego samego zegara.Dzięki temu sekwencja zdarzeń w systemie rozproszonym jest czytelna i niezawodna..

Scenariusze zastosowania

Linie szybkiego pakowania:CIP Motion obsługuje serwo-synchronizację; CIP Sync ustawia znaczniki czasu każdego wydarzenia na linii.

Automatyczne systemy magazynowe:Wyroby stackerowe, przenośniki i skanery kodów kreskowych działające jako węzły EtherNet/IP pod koordynacją L30ER. Do 16 urządzeń na pierścieniu; DLR chroni przed usterkami kabli.

Stacje oczyszczania wody:Czujniki poziomu, przepływomierze i uruchomienia zaworów pompowych na rozproszonych stacjach I/O. L30ER zbiera dane o procesie i kontroluje sekwencje pomp z centralnego panelu.

Systemy wielozadaniowe współpracujące:The L30ER runs as a local intelligent node within a larger ControlLogix or CompactLogix network — managing a machine section's local I/O while exchanging data with the system-level controller via EtherNet/IP.

Wskazówki dotyczące instalacji i okablowania

• Moduły W/W rozszerzenia nie mogą przekraczać 8 w sumie; całkowity budżet mocy musi być zweryfikowany we wszystkich modułach
• Używać przemysłowego zasilonego kable twisted-pair dla wszystkich połączeń EtherNet/IP; trzymać oddzielnie od kabli zasilania
• Karta SD przechowuje kopie zapasowe programów i aktualizacje oprogramowania układowego.
• Środowisko panelu: wilgotność otoczenia ≤85% RH (nie kondensujące); zapewnić odpowiednią wentylację
• Potwierdź konfigurację adresu IP przed pierwszym włączeniem, aby uniknąć konfliktów sieci na udostępnionych segmentach

Częste pytania

P1: Jaka jest praktyczna różnica między 1769-L30ER a 1769-L30ERM?

L30ERM dodaje możliwości sterownika CIP Motion (4 osi serwo) do tej samej platformy sprzętowej.L30ER nie posiada funkcji CIP Motion Jeżeli zastosowanie wymaga jedynie dyskretnej i procesowej kontroli (bez koordynacji ruchu serwo), L30ER jest prawidłową i bardziej opłacalną specyfikacją.wymagane jest L30ERM.

P2: Jakie oprogramowanie programowe łączy się z 1769-L30ER?

Studio 5000 Logix Designer to środowisko programowania dla rodziny CompactLogix 5370.Studio 5000 obsługuje schody1769-L30ER obsługuje wersję 20 i nowszą wersję Logix Designer.

P3: Ile miejscowych punktów I/O zapewnia 8 modułów rozszerzających?

Liczba punktów zależy od wybranych modułów I/O 1769 Compact.Moduły 32-punktowe o wysokiej gęstości we wszystkich 8 gniazdach zapewniają 256 lokalnych punktów I/OOgraniczenie 8-slotowe jest ograniczeniem sprzętowym; w tym granicach wybór modułu określa całkowitą liczbę punktów.

P4: Do czego używa się 30V ciągłej izolacji?

30 V izolacja ciągła jest napięciem znamionowym dla podstawowej izolacji między interfejsami USB, Ethernet i wewnętrznym autobusem sterownika.Definiuje oddzielenie elektryczne chroniące przed różnicami napięcia w trybie wspólnym między sterownikiem a podłączonymi urządzeniamiW praktyce ta klasa oznacza, że porty komunikacyjne sterownika nie są izolowane dla zastosowań wysokiego napięciapomiędzy sterownikiem a okablowaniem pola musi być stosowane odpowiednie sprzęt izolacyjny.
