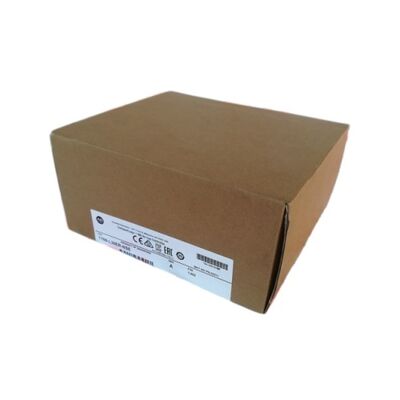

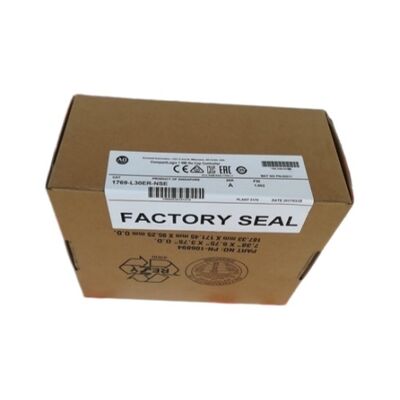

Nowy procesor ALLEN BRADLEY 1769-L30ER-NSE

1769-L30ER-NSE | CompactLogix 5370 L3 — 1 MB / Dual EtherNet/IP DLR / 16 węzłów / 8 modułów we/wy / bez supercap / lokalizacja w niebezpiecznych lokalizacjach / USB / 1 GB SD

NSE – No Supercap – specyfikacja definiująca ten model

Model 1769-L30ER-NSE i standardowy model 1769-L30ER są funkcjonalnie identyczne pod względem pamięci, możliwości sieci Ethernet, rozbudowy wejść/wyjść i programowania. Różni je jedna specyfikacja: wariant NSE takniezawierają superkondensator do zasilania rezerwowego energii zegara czasu rzeczywistego (RTC).

Standardowe sterowniki CompactLogix 5370 wykorzystują wewnętrzny superkondensator do podtrzymania zegara czasu rzeczywistego w przypadku utraty zasilania. Superkondensator to urządzenie magazynujące energię, które w przypadku awarii może szybko uwolnić ładunek, co w pewnych środowiskach stwarza ryzyko łuku lub zapłonu.

Do instalacji wMiejsca niebezpieczne klasy I, strefa 2 (Div 2) lub strefa 2— tam, gdzie w nietypowych warunkach mogą występować łatwopalne gazy lub opary — sprzęt musi być niepalny lub przystosowany do pracy w strefie niebezpiecznej. Wyeliminowanie superkondensatora eliminuje potencjalne źródło zapłonu. Model 1769-L30ER-NSE to specyfikacja CompactLogix 5370 L3, która spełnia te wymagania.

Jeśli w przypadku zastosowań w lokalizacjach niebezpiecznych potrzebne jest podtrzymanie zegara czasu rzeczywistego podczas utraty zasilania, karta SD zapewnia ciągłość przechowywania programu. Sam RTC resetuje się po utracie zasilania w wariancie NSE.

Kluczowe dane techniczne

Podwójna sieć EtherNet/IP z DLR — pojemność sieci 16 węzłów

Obydwa porty Ethernet tworzą zintegrowany dwuportowy przełącznik obsługujący topologię Device Level Ring (DLR). Pierścień DLR łączy urządzenia EtherNet/IP w zamkniętej pętli — pojedyncza przerwa w kablu w dowolnym miejscu powoduje przekierowanie ruchu przez pozostałą ścieżkę bez jakiejkolwiek ręcznej interwencji. Maksymalnie 16 połączeń węzłów EtherNet/IP spełnia wymagania rozproszonych wejść/wyjść, napędów i interfejsu HMI większości kompaktowych instalacji maszynowych.

Osiem lokalnych modułów rozszerzeń 1769 Compact I/O obsługuje lokalne wejścia/wyjścia bez zużywania budżetu węzła EtherNet/IP. Port USB zapewnia lokalny dostęp do programowania i aktualizacje oprogramowania sprzętowego bez zajmowania przepustowości sieci.

Scenariusze zastosowań

Sterowanie panelem lokalizacji niebezpiecznych:Panele procesów petrochemicznych sklasyfikowane w klasie I, dziale 2 wymagają niepalnego sprzętu sterującego. Wariant NSE eliminuje ryzyko łuku superkondensatora, zapewniając jednocześnie pełną funkcjonalność CompactLogix 5370 L3 — podwójną sieć EtherNet/IP, odporność DLR i 1 MB pamięci programu.

Głowica odwiertu ropy i gazu lub automatyzacja przetwarzania:Tam, gdzie czasami mogą występować łatwopalne opary, sterownik NSE instaluje się bez konieczności stosowania dodatkowej obudowy przeciwwybuchowej, w której mieści się standardowy wariant wyposażony w superkondensator.

Bezpośredni zamiennik istniejących instalacji NSE:Dopasowanie przyrostka NSE podczas wymiany zainstalowanego sterownika pozwala zachować zgodność z przepisami dotyczącymi lokalizacji niebezpiecznych bez konieczności ponownej oceny.

Często zadawane pytania

P1: Co oznacza NSE i dlaczego ma to znaczenie?

NSE oznacza No Supercap Energy — ten kontroler nie zawiera superkondensatora. Standardowe sterowniki CompactLogix 5370 wykorzystują superkondensator do podtrzymania zegara czasu rzeczywistego podczas utraty zasilania. W klasyfikacji obszarów niebezpiecznych klasy I, działu 2 i strefy 2, superkondensator stanowi potencjalne źródło łuku/zapłonu. Usunięcie go umożliwia zakwalifikowanie wariantu NSE do użytku w tych lokalizacjach bez dodatkowej obudowy.

Pytanie 2: Czy usunięcie superkondensatora wpływa na program kontrolera lub na przechowywanie danych?

Zapisywanie programów odbywa się za pomocą karty SD, a nie superkondensatora. Programy przetrwają utratę zasilania, jeśli zainstalowana jest karta SD. W wariancie NSE w przypadku utraty zasilania następuje utrata wartości zegara czasu rzeczywistego — zegar jest resetowany po przywróceniu zasilania. Jeśli w aplikacji wymagana jest dokładność RTC, zewnętrzne źródło synchronizacji czasu w sieci zapewnia zegar odniesienia po przywróceniu zasilania.

P3: Jakie typy przewodów są kompatybilne z listwą zaciskową?

Drut miedziany 22–14 AWG lub linka miedziana 22–16 AWG, przystosowany do pracy w temperaturze 90°C. Zamienny blok zacisków to 1769-RTBN18. Specyfikacje te obejmują standardowe okablowanie obiektowe 24VDC stosowane w kompaktowych panelach sterowania.

P4: Jakie oprogramowanie do programowania jest używane w modelu 1769-L30ER-NSE?

Studio 5000 Logix Designer to standardowe środowisko programistyczne dla rodziny CompactLogix 5370. Połączenie odbywa się poprzez port USB do bezpośredniego programowania lub poprzez port EtherNet/IP do pobierania programów przez sieć. Model 1769-L30ER-NSE obsługuje wszystkie cztery języki programowania zgodne z normą IEC 61131-3: schemat drabinkowy, tekst strukturalny, schemat bloków funkcyjnych i sekwencyjny schemat funkcji.

P5: Czy 1769-L30ER-NSE może zastąpić standardowy 1769-L30ER w lokalizacji bezpiecznej?

Tak. Wariant NSE jest funkcjonalnie odpowiednikiem standardowego 1769-L30ER we wszystkich możliwościach z wyjątkiem tworzenia kopii zapasowych RTC w przypadku utraty zasilania. W lokalizacjach bezpiecznych, gdzie wymagana jest dokładność zegara czasu rzeczywistego po przywróceniu zasilania, lepszym rozwiązaniem jest wariant standardowy z superkondensatorem. W przypadku zastosowań, które nie wymagają dokładności RTC lub wykorzystują sieciową synchronizację czasu, wariant NSE działa identycznie.
