FANUC A06B-0314-B004 | Serwosilnik AC 5S serii S — 2000 obr./min / Wał stożkowy / Enkoder 2000 P / Wycofane

Oryginalna seria S firmy FANUC — generacja poprzedzająca wersję Alpha

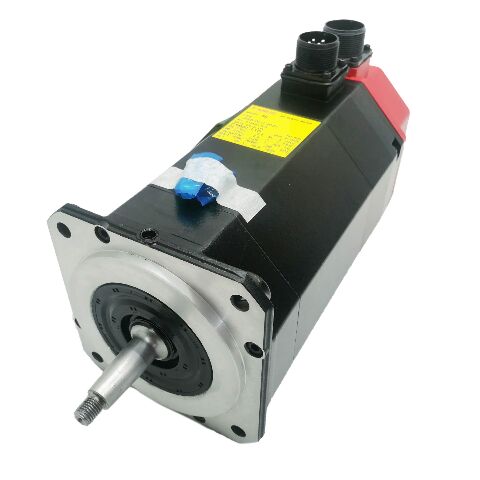

A06B-0314-B004 to serwomotor prądu przemiennego FANUC serii S — Model 5S — z generacji poprzedzającej serię Alpha. Seria S firmy FANUC to pierwsza generacja serwomotorów prądu przemiennego przeznaczonych do osi obrabiarek CNC, zastępująca wcześniejsze serwosilniki prądu stałego w zastosowaniach CNC o wysokiej wydajności. Wiele instalacji serii S pozostaje w eksploatacji produkcyjnej kilkadziesiąt lat po pierwotnej produkcji.

Przy maksymalnej prędkości obrotowej 2000 obr./min i parametrach elektrycznych klasy 5S silnik ten napędzał główne osie posuwu w tokarkach CNC, centrach obróbczych i szlifierkach, gdzie sterowanie i konstrukcja mechaniczna wymagały specjalnie architektury serii S. Kiedy zbudowano maszynę wokół silnika 5S, cała konstrukcja osi – wzmacniacz serwa, ustawienia parametrów serwa, sprzęgło mechaniczne – została dopasowana do specyficznych właściwości tego silnika. Wymiana typu „podobny do podobnego” pozwala zachować oryginalną konfigurację osi.

Kluczowe dane techniczne

Wał stożkowy i enkoder inkrementalny 2000P

Wał stożkowy przenosi moment obrotowy poprzez złącze metal-metal zaciśnięte za pomocą śruby ściągającej. Blokada mechaniczna jest dodatnia i ma zerowy poślizg. Aby zdjąć piastę sprzęgła, użyj ściągacza do śrub ściąganych — wkręć ściągacz w gwintowany otwór na końcu wału i przyłóż kontrolowaną siłę osiową. Nigdy nie uderzaj w wał. Obciążenia udarowe przechodzą bezpośrednio do enkodera i łożysk silnika. Płyn penetrujący w złączu stożkowym plus stała siła ściągająca to właściwe podejście w przypadku ciasnych zbieżności.

Enkoder inkrementalny 2000P (A860-0315-T101) wytwarza 2000 impulsów na obrót w celu uzyskania informacji zwrotnej o prędkości i położeniu. Jest on przyrostowy — przy każdym włączeniu zasilania maszyny wymagany jest cykl powrotu do punktu odniesienia, aby ponownie ustalić punkt odniesienia położenia osi. Jest to standardowe zachowanie w przypadku maszyn serii S i nie stanowi usterki.

Pozyskiwanie starszych silników serii S

Seria S została wycofana przez firmę FANUC wiele lat temu. Zapasy zamienne pochodzą w całości z rynku wtórnego — nadwyżki z wycofanych z eksploatacji maszyn i przetestowanych zespołów ciągnących. Maszyna serii S, która jest nadal w produkcji, wykorzystuje zasoby, których okres użytkowania przekroczył pierwotnie planowany okres użytkowania. Posiadanie przetestowanego zapasowego silnika 5S pod ręką to praktyczny środek konserwacyjny — dostępność na rynku wtórnym maleje wraz ze starzeniem się zainstalowanej podstawy.

Często zadawane pytania

P1: Jakie serwowzmacniacze są kompatybilne z A06B-0314-B004?

Silnik serii S wymaga serwowzmacniaczy serii S zgodnych z okresem. Wzmacniacze serii Alpha, Beta i Alpha i nie są kompatybilne. Przed określeniem opcji wymiany silnika należy sprawdzić typ zainstalowanego wzmacniacza w dokumentacji maszyny.

P2: W jaki sposób prawidłowo demontuje się sprzęgło wału stożkowego?

Użyj ściągacza do śrub ściąganych — wkręć ściągacz w gwintowany otwór na końcu wału i przykładaj stale rosnącą siłę osiową. Nie uderzaj młotkiem, nie uderzaj ani nie podważaj wału. Uderzenie przenosi wstrząsy bezpośrednio na enkoder i łożyska silnika i może powodować uszkodzenia, które wydają się niewielkie, ale znacznie skracają żywotność. Jeśli stożek jest ciasny, nałóż płyn penetrujący na powierzchnię złącza i poczekaj, aż się wchłonie, zanim zastosujesz siłę ściągającą.

P3: Maszyna wymaga bazowania przy każdym włączeniu zasilania. Czy to wina enkodera?

Nie — 2000P jest enkoderem inkrementalnym. Powrót odniesienia przy każdym włączeniu zasilania jest zachowaniem standardowym. Jeśli proces bazowania nie zostanie ukończony lub powoduje błędy, sprawdź kabel enkodera pod kątem uszkodzeń, sprawdź jakość sygnału impulsu Z na wzmacniaczu za pomocą oscyloskopu i sprawdź korpus enkodera pod kątem przedostania się chłodziwa lub uszkodzeń mechanicznych.

P4: Czy silnik serii Alpha może zastąpić silnik 5S serii S w tej samej maszynie?

Nie bez znaczących modyfikacji. Serwowzmacniacz serii S wykorzystuje inny interfejs komunikacji i sprzężenia zwrotnego niż seria Alpha. Zastąpienie silnika Alpha wymaga wymiany serwowzmacniacza, zmiany sprzętu interfejsu serwo w systemie CNC i ponownego uruchomienia zestawu parametrów osi. W przypadku maszyny, która w dalszym ciągu korzysta z oryginalnych wzmacniaczy serii S, jedynym praktycznym i bezpośrednim zamiennikiem jest porównywalny silnik 5S.

P5: Jakie kontrole należy przeprowadzić w przypadku używanego A06B-0314-B004?

Sprawdź równowagę rezystancji uzwojenia trójfazowego i rezystancję izolacji względem ziemi przy odłączonym kablu enkodera. Sprawdź powierzchnię wału stożkowego pod kątem obecności śladów ciernych, zarysowań lub uderzeń powstałych w wyniku poprzedniego nieprawidłowego demontażu. Obróć wał ręcznie, aby uzyskać gładkość łożyska. Sprawdź złącze enkodera (A860-0315-T101) pod kątem zanieczyszczenia płynu chłodzącego lub uszkodzenia styków. Ostateczną weryfikacją jest próba laboratoryjna z właściwym wzmacniaczem serii S przed instalacją produkcyjną.
