FANUC A02B-0301-B801 | Jednostka sterująca CNC serii 0i Mate-TB — interfejs serwo FSSB, karta CPU A16B-3200-0495, PMC, opcjonalne karty graficzne/RAM/ROM, platforma tokarska

Numer części: A02B-0301-B801 Producent: FANUC Corporation (Japonia) Linia produktów: FANUC Series 0i — generacja 0i-B Wariant: 0i Mate-TB (platforma tokarska/wiertarska) Funkcja: Kompletna jednostka sterująca systemem CNC — centralny zespół sprzętowy zawierający główną płytę CPU, interfejs serwo FSSB, PMC (programowalny sterownik maszyny) oraz miejsce na opcjonalne karty wtykowe (graficzne, RAM, ROM) zgodnie ze specyfikacją producenta obrabiarki Główna karta CPU: A16B-3200-0495 — płyta procesora obsługująca sterowanie osiami, sterowanie wrzecionem, wykonanie drabinki PMC, przechowywanie programów i pamięć systemową Interfejs serwo: FSSB (FANUC Serial Servo Bus) — szybkie łącze szeregowe światłowodowe do serwowzmacniaczy FANUC serii αi/βi Konfiguracja maszyny (0i Mate-TB): Maszyny tokarskie — łącznie do 4 sterowanych osi, jednoczesne konturowanie 2 osi (w standardowej konfiguracji Mate-TB) Status: Starszy — seria 0i-B (wycofana z produkcji; dostępna jako jednostki po naprawie/regeneracji/nadwyżkowe) Pochodzenie: Japonia Zastosowania: Wymiana części zamiennych i konserwacja tokarek, centrów tokarskich i maszyn tokarskich pierwotnie wyposażonych w sterowniki FANUC Series 0i Mate-TB — powszechne w markach obrabiarek, w tym Mazak, Doosan, Takisawa, Leadwell oraz różnych azjatyckich i europejskich producentach tokarek z lat 2000.

Przegląd

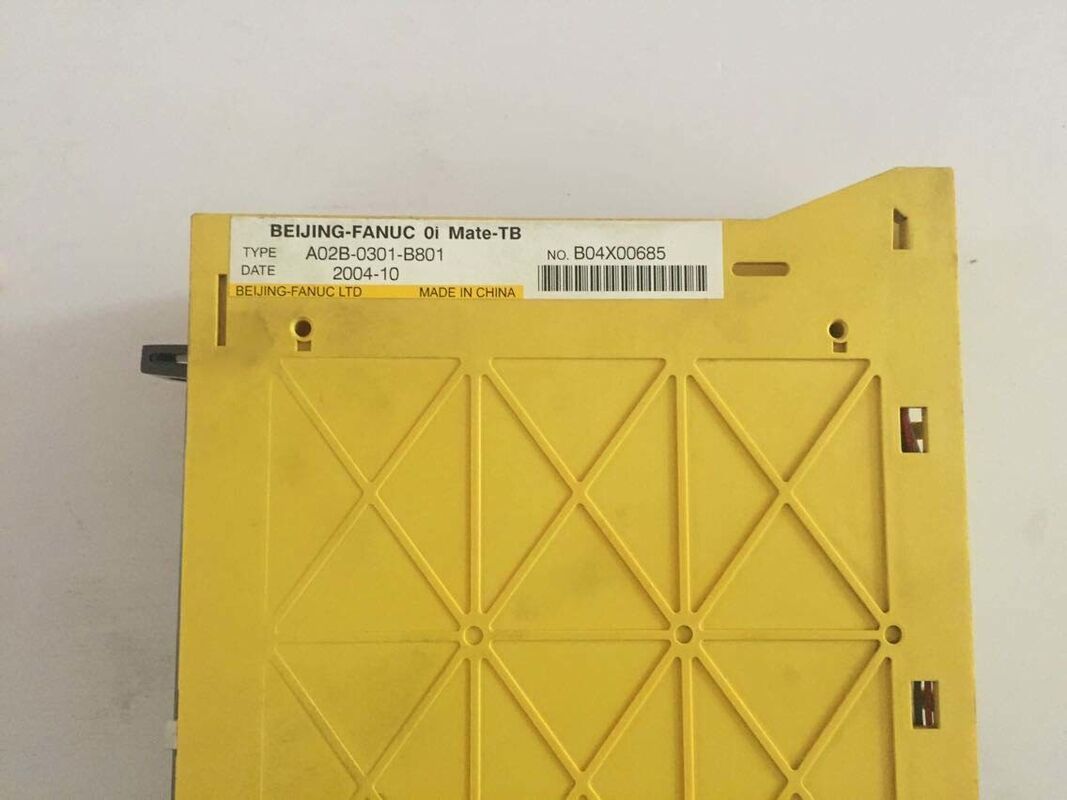

The FANUC A02B-0301-B801 to jednostka systemowa dla FANUC Series 0i Mate-TB — wariant tokarski (tokarka) kompaktowej, wysokowydajnej rodziny CNC firmy FANUC z lat wczesnych do połowy lat 2000. W architekturze sterowania 0i, jednostka systemowa jest rdzeniem sterownika: fizycznym zespołem integrującym główną płytę CPU, układy interfejsu serwo FSSB, PMC (zintegrowany sterownik PLC firmy FANUC do zarządzania sygnałami maszyny) oraz infrastrukturę połączeniową dla opcjonalnych kart funkcyjnych. Wszystko inne w szafie sterowniczej — panel operatora, serwowzmacniacze, wzmacniacz wrzeciona, jednostki I/O — łączy się z tą centralną jednostką i z niej wychodzi.

Oznaczenie "0i Mate" wskazuje na uproszczoną wersję pełnej serii 0i, zoptymalizowaną pod kątem opłacalnej integracji z mniejszymi maszynami, przy jednoczesnym zachowaniu kompatybilności z pełnym środowiskiem oprogramowania 0i. "-TB" dodatkowo identyfikuje ten wariant jako przeznaczony do maszyn tokarskich, wstępnie skonfigurowany z oprogramowaniem sterującym osiami i wrzecionem odpowiednim do zastosowań tokarskich. W typowej instalacji tokarki 0i Mate-TB, jednostka systemowa steruje 2 osiami serwo (X i Z) plus wrzecionem, z opcjonalną osią C (pozycjonowanie wrzeciona) i osią Y dostępnymi jako ulepszenia konfiguracji poprzez opcje parametrów i oprogramowania.

A02B-0301-B801 jest obecnie spotykany niemal wyłącznie jako element konserwacyjny — system sterowania tokarki, która została wyprodukowana w latach 2000. i nadal jest w służbie produkcyjnej. Gdy jednostka systemowa ulegnie awarii lub gdy potrzebna jest modernizacja ze starszej jednostki 0i-B do późniejszej rewizji, A02B-0301-B801 jest odpowiednim sprzętem zamiennym dla maszyn, które były pierwotnie wyposażone w tę dokładną generację sterowania.

Kluczowe specyfikacje

FSSB — FANUC Serial Servo Bus

FSSB (FANUC Serial Servo Bus) to szybkie cyfrowe łącze komunikacyjne, które łączy jednostkę systemową CNC z serwowzmacniaczami FANUC (seria αi SVM, seria βi SVU) i wzmacniaczem wrzeciona. Zamiast tradycyjnego analogowego sygnału referencyjnego prędkości ±10V i oddzielnego kabla sprzężenia zwrotnego enkodera, FSSB zastępuje to wszystko pojedynczym kablem światłowodowym pracującym z prędkością 4 Mbps. Za pośrednictwem tego pojedynczego łącza, CNC wysyła polecenia pozycji i odbiera sprzężenie zwrotne pozycji dla wszystkich podłączonych osi — w instalacji 0i Mate-TB, zazwyczaj osi X, osi Z i wrzeciona — w jednym zsynchronizowanym cyklu komunikacyjnym.

FSSB znacznie zmniejsza złożoność okablowania w szafie elektrycznej maszyny. Tokarka trzyosiowa, która wcześniej wymagała 9 kabli sygnałowych między CNC a serwowzmacniaczami (±10V sygnał referencyjny prędkości i sygnały włączenia/alarmu na oś) wymaga tylko 2 kabli światłowodowych z FSSB — jednego z jednostki systemowej do pierwszego wzmacniacza i łącza kaskadowego między kolejnymi wzmacniaczami. Medium światłowodowe jest również z natury odporne na zakłócenia elektromagnetyczne generowane przez przełączanie PWM serwowzmacniaczy — praktyczna korzyść w zatłoczonych szafach elektrycznych tokarek CNC.

Karta CPU A16B-3200-0495

Główna karta CPU A16B-3200-0495 jest sercem przetwarzania jednostki systemowej A02B-0301-B801. Karta ta zawiera główny procesor CNC, pamięć DRAM systemową do przechowywania programów i danych, pamięć SRAM podtrzymywaną bateryjnie do przechowywania parametrów i programów podczas utraty zasilania, procesor PMC i jego pamięć programu drabinkowego, DSP sterowania osiami serwo oraz interfejs komunikacyjny FSSB. Innymi słowy, zdecydowana większość inteligencji systemu sterowania — interpolacja osi, sterowanie wrzecionem, wykonanie programu, skanowanie drabinki maszyny — wykonuje się na tej pojedynczej karcie.

Modularna architektura kart pozwala na ukierunkowaną wymianę poszczególnych płyt w przypadku awarii określonych podsystemów: jeśli dane SRAM ulegną uszkodzeniu, można wymienić baterię bez zakłócania pracy głównego procesora; jeśli DSP sterowania osiami ulegnie awarii, a inne funkcje pozostaną nienaruszone, naprawa lub wymiana płyty rozwiązuje problem bez konieczności wymiany całego zespołu systemowego.

PMC — Zintegrowany sterownik PLC maszyny

PMC (Programmable Machine Controller) firmy FANUC to funkcjonalnie sterownik PLC wbudowany w system CNC, wykonujący swój program drabinkowy równolegle z funkcjami sterowania ruchem CNC. PMC obsługuje całą logikę maszyny niezwiązaną z ruchem: sygnały blokady drzwi, sterowanie przenośnikiem wiórów, zarządzanie pompą chłodziwa, logikę hydrauliczną uchwytu/konika, polecenia pozycjonowania wieżyczki narzędziowej, monitorowanie przekaźników bezpieczeństwa, sterowanie lampkami panelu operatora oraz przełączanie trybów między pracą ręczną, MDI i automatyczną.

W 0i Mate-TB, drabinka PMC jest przechowywana na głównej karcie CPU i jest specyficzna dla projektu producenta obrabiarki. Gdy jednostka systemowa A02B-0301-B801 jest nabywana jako część zamienna, może zawierać drabinkę PMC i parametry CNC oryginalnej maszyny — lub może być wyczyszczona. Przed zainstalowaniem zamiennej jednostki systemowej, należy załadować kopię zapasową parametrów producenta obrabiarki i kopię zapasową drabinki PMC. Bez nich maszyna nie będzie mogła wykonać swojej prawidłowej logiki specyficznej dla maszyny, niezależnie od sprawności sprzętu CNC.

Wsparcie dla starszych wersji — Utrzymanie maszyn 0i-B

Seria FANUC 0i-B była produkowana mniej więcej do połowy lat 2000., kiedy to 0i-C, a następnie 0i-D zastąpiły ją jako aktualną generację. Maszyny zbudowane ze sterownikami 0i-B mają obecnie zazwyczaj 15-25 lat, co oznacza, że organizacje serwisowe muszą radzić sobie z generacją sprzętu, której FANUC już nie produkuje. Płyty zamienne i jednostki systemowe dla 0i-B są dostępne za pośrednictwem trzech kanałów: zapasów części zamiennych FANUC (malejących), specjalistycznych dealerów komponentów CNC i firm regenerujących, które utrzymują przetestowane zapasy nadwyżkowe, oraz usług naprawczych, które przywracają uszkodzone płyty do stanu roboczego.

Jednostka systemowa A02B-0301-B801 jest jednym z bardziej powszechnie dostępnych komponentów 0i-B ze względu na jej szerokie zastosowanie u wielu producentów tokarek w latach 2000. Jednak dostępność co roku maleje, a inżynierowie serwisu odpowiedzialni za floty maszyn 0i-Mate-TB są zalecani do posiadania co najmniej jednej przetestowanej zapasowej jednostki systemowej na typ maszyny, aby uniknąć przedłużonych przestojów produkcyjnych w przypadku awarii sterowania.

FAQ

P1: Jednostka systemowa została uzyskana jako część zamienna. Jakie parametry i dane należy załadować przed uruchomieniem maszyny?

Zamienna jednostka systemowa wymaga trzech zestawów danych przed uruchomieniem maszyny: parametry systemu CNC (kopia zapasowa parametrów z oryginalnej maszyny lub dokumentacja producenta obrabiarki, zazwyczaj ładowana za pomocą karty pamięci lub RS-232); program drabinki PMC (logika PLC specyficzna dla maszyny, zgrana z oryginalnego sterowania lub uzyskana od producenta maszyny); oraz kompensacje programów obrabianych przedmiotów i dane geometrii narzędzi (z zapisów operatora maszyny). Bez prawidłowej drabinki PMC, logika bezpieczeństwa i blokad maszyny nie będzie działać. Instrukcja uruchomieniowa FANUC 0i Mate-TB (B-63835EN) opisuje procedurę przywracania parametrów.

P2: Jakie serwowzmacniacze są kompatybilne z interfejsem FSSB w A02B-0301-B801?

Jednostka systemowa 0i Mate-TB łączy się przez FSSB z modułami serwowzmacniaczy FANUC serii αi (SVM2, SVM3) i serii βi (SVU).

Typ wzmacniacza musi odpowiadać specyfikacjom silnika serwo (seria silnika, znamionowy prąd, typ enkodera). Mieszanie wzmacniaczy αi z silnikami βi lub odwrotnie zazwyczaj nie jest obsługiwane.

Rysunek elektryczny producenta obrabiarki określa dokładny typ wzmacniacza i przypisanie osi.

Podczas wymiany serwowzmacniacza w istniejącej maszynie 0i Mate-TB, dopasowanie oryginalnego modelu wzmacniacza i zapewnienie prawidłowego ustawienia adresu węzła FSSB jest kluczowe.

P3: Czy 0i Mate-TB A02B-0301-B801 można zmodernizować do funkcjonalności 0i-C lub 0i-D?

Nie bezpośrednio — sprzęt A02B-0301-B801 jest specyficzny dla generacji oprogramowania 0i-B. Modernizacja z 0i-B do 0i-C lub 0i-D wymaga wymiany jednostki systemowej i potencjalnie serwowzmacniaczy, panelu operatora i wyświetlacza na sprzęt aktualnej generacji.

Ścieżka migracji FANUC dla maszyn 0i-B obejmuje całkowitą wymianę systemu sterowania. Chociaż drabinka PMC może być dostosowana z formatu 0i-B do 0i-D przy wysiłku inżynieryjnym, parametry ruchu wymagają ponownego dostrojenia na nowym sprzęcie.

Ten rodzaj modernizacji sterowania jest zazwyczaj znaczącym projektem kapitałowym, a nie prostą wymianą komponentu.

P4: Jaka jest typowa przyczyna awarii jednostki systemowej A02B-0301-B801 i czy możliwa jest naprawa na poziomie płyty?

Typowe tryby awarii obejmują awarię baterii SRAM (powodującą utratę parametrów i programów po cyklu zasilania), awarię kondensatorów elektrolitycznych w sekcji zasilania (powodującą niestabilne napięcia i chaotyczne zachowanie osi), awarię układów scalonych interfejsu FSSB (powodującą błędy komunikacji serwo) oraz uszkodzone oprogramowanie rozruchowe w pamięci Flash karty CPU. Naprawa na poziomie płyty przez specjalistyczne centra serwisowe FANUC rozwiązuje wszystkie te problemy, z wyjątkiem fizycznego uszkodzenia PCB.

Karta CPU A16B-3200-0495 jest najczęściej naprawianym podzespołem.

Autoryzowane centra serwisowe FANUC i niezależni specjaliści od napraw (DNC Electronics, MRO Electric i podobne firmy w różnych regionach) oferują przetestowane jednostki systemowe po regeneracji i usługi naprawy płyt.

P5: Jaką procedurę tworzenia kopii zapasowej należy wykonać przed usunięciem jednostki systemowej z działającej maszyny?

Przed usunięciem jednostki systemowej należy utworzyć kopie zapasowe: wszystkich parametrów CNC (kopia zapasowa na kartę pamięci za pomocą menu SYSTEM → PARAM → OPRT → (PUNCH) lub przez RS-232 z gniazda karty PCMCIA); programu drabinki PMC (kopia zapasowa za pomocą ekranu PMC, LADDER → OPRT → SAVE); wszystkich kompensacji obrabianych przedmiotów, danych geometrii narzędzi i zmiennych makro (za pomocą sekwencji OFFSET → OPRT → PUNCH).

Dodatkowo, należy zapisać tabelę przypisania wzmacniaczy FSSB. Przechowuj te kopie zapasowe w dwóch oddzielnych lokalizacjach (karta pamięci i komputer). Bez tych danych, przywrócenie maszyny do stanu roboczego po zmianie sprzętu wymaga wsparcia producenta maszyny i może zająć dni zamiast godzin.
