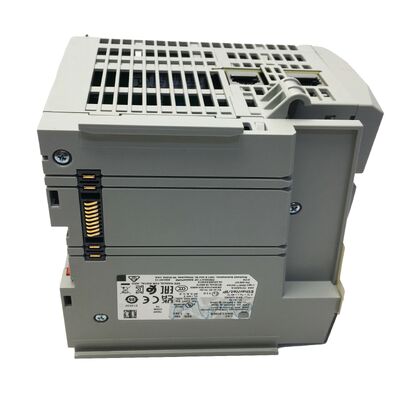

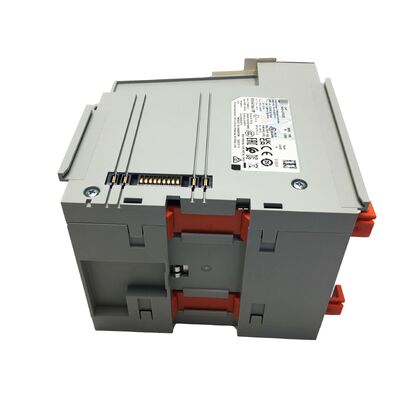

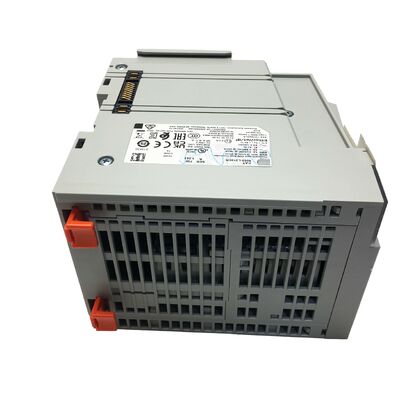

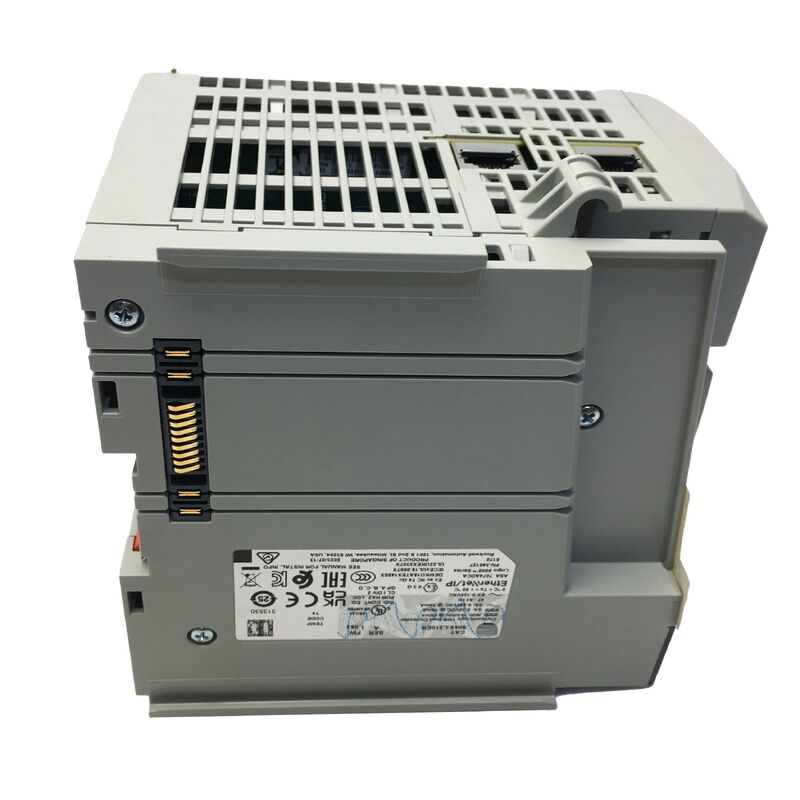

Sterownik PLC Allen-Bradley 5069-L310ER CompactLogix 5380
1MB EtherNet/IP Motion Controller, Seria A
Sterowanie średniej klasy bez kompromisów
Przejście z PLC podstawowych do pełnej szafy ControlLogix wiąże się ze znacznymi kosztami, zajętą przestrzenią w szafie i czasem inżynierskim. Dla wielu zastosowań sterowania maszynami ten krok nie jest konieczny.
Allen-Bradley 5069-L310ER to kontroler CompactLogix 5380, który wypełnia tę lukę – dostarczając moc obliczeniową, architekturę sieciową i wydajność I/O wymaganą do automatyzacji maszyn i procesów średniej klasy, w obudowie montowanej na szynie DIN, która mieści się w realistycznych budżetach.
- jednostka Serii A z 1MB pamięci użytkownika
- Procesor czterordzeniowy dla zwiększonej wydajności
- Podwójne porty EtherNet/IP 1Gb i jeden port USB
- Obsługuje do 8 lokalnych modułów 5069 Compact I/O i 24 węzłów EtherNet/IP
- Programowanie wyłącznie za pomocą Studio 5000 Logix Designer
Specyfikacje techniczne
| Parametr | Wartość |
|---|
| Numer części | 5069-L310ER |
| Seria | A |
| Rodzina | CompactLogix 5380 |
| Pamięć użytkownika | 1 MB |
| Procesor | Czterordzeniowy |
| Porty EtherNet/IP | 2 × 1 Gb |
| Port USB | 1 × Typ B 2.0 Full-Speed |
| Komunikacja | EtherNet/IP, USB |
| Węzły EtherNet/IP | Do 24 |
| Lokalne moduły I/O | Do 8 (5069 Compact I/O) |
| Osie ruchu | 0 |
| Zadania | 32 (do 1000 programów na zadanie) |
| Zasilacz MOD | 18-32V DC |
| Zasilacz SA | 0-32V DC / 0-240V AC, 47-63Hz |
| ATEX/IECEx Max | 125V AC |
| Izolacja Ethernet | 300V ciągła; brak izolacji między portami ENET |
| Topologie sieci | Liniowa, Gwiazda, Device Level Ring (DLR) |
| Prędkość Ethernet | 10 / 100 / 1000 Mbps (pełny dupleks) |
| Pamięć nieulotna | Karta SD 2 GB (1784-SD2, w zestawie) |
| Wysokość | 123 mm (4,84 cala) |
| Głębokość | 136,81 mm (5,39 cala) |
| Temperatura pracy | 0-60°C (32-140°F) |
| Temperatura przechowywania | -40-85°C (-40-185°F) |
| Wilgotność względna | 5-95% (bez kondensacji) |
| Oprogramowanie programistyczne | Studio 5000 Logix Designer |
Możliwości podwójnych portów EtherNet/IP 1Gb
Kontrolery z jednym portem wymuszają kompromis: uruchamianie ruchu sieci I/O i HMI/SCADA w tym samym segmencie lub dodanie niezarządzanego przełącznika z ograniczeniami topologii.
5069-L310ER eliminują ten kompromis. Jeden port może zarządzać siecią I/O maszyny, podczas gdy drugi łączy się z główną siecią Ethernet zakładu. Alternatywnie, oba porty mogą być używane w topologii Device Level Ring (DLR) dla redundancji sieci odpornej na awarie, zapewniając ciągłość działania nawet w przypadku pojedynczego przerwania kabla.
izolacji jest kluczowa: 300V ciągłej izolacji między portami Ethernet a wewnętrznymi podzespołami kontrolera, ale brak izolacji między dwoma portami Ethernet. Ta ciągłość elektryczna jest standardem dla kontrolerów obsługujących DLR i ważna dla planowania uziemienia panelu i trasowania kabli.
Przetwarzanie czterordzeniowe i wykonywanie zadań
Procesor czterordzeniowy w generacji 5380 stanowi znaczącą poprawę w stosunku do architektur jednordzeniowych w starszych rodzinach CompactLogix.
Przekłada się to na szybsze czasy cyklu, lepsze zarządzanie wieloma zadaniami jednocześnie oraz zwiększoną pojemność dla sterowania ruchem, rejestrowania danych i aplikacji intensywnie wykorzystujących komunikację, bez degradacji czasu cyklu.
Kontroler obsługuje 32 zadania z maksymalnie 1000 programów na zadanie – zapewniając elastyczność organizacyjną dla złożonych maszyn z wieloma trybami funkcjonalnymi, zarządzaniem przepisami i skoordynowanym sterowaniem wielostrefowym, bez konieczności stosowania obudowy ControlLogix.
Kompatybilność z 5069 Compact I/O
5069-L310ER wykorzystuje rodzinę modułów 5069 Compact I/O – a nie starsze moduły 1769 z poprzednich generacji CompactLogix.
Moduły 5069 charakteryzują się szybką komunikacją w magistrali, mniejszym rozmiarem na punkt oraz ulepszonymi funkcjami bezpieczeństwa, w tym oprogramowaniem układowym podpisanym cyfrowo, wykrywaniem zmian po stronie kontrolera i kontrolą dostępu opartą na rolach dla rutyn i instrukcji dodatkowych.
Kontroler obsługuje bezpośrednio do 8 modułów 5069, z dodatkowymi I/O dostępnymi za pośrednictwem modułów rozproszonych przez sieć EtherNet/IP – łącznie do 24 węzłów.
Elastyczność zasilania
MOD(zasilanie modułu kontrolera) wymaga 18-32V DC – kompatybilne ze standardowymi zasilaczami panelowymi 24V DC.
SA(zasilanie modułu I/O) akceptuje zarówno DC (0-32V), jak i AC (0-240V przy 47-63Hz), zapewniając elastyczność w zasilaniu urządzeń terenowych o różnych wymaganiach napięciowych z tej samej obudowy I/O.
W przypadku instalacji ATEX/IECEx zasilanie SA jest ograniczone do maksymalnie 125V AC – ważna uwaga podczas projektowania panelu dla instalacji w obszarach niebezpiecznych.
Najczęściej zadawane pytania
Jakie oprogramowanie programistyczne jest wymagane dla 5069-L310ER?
5069-L310ER jest programowany wyłącznie za pomocą Studio 5000 Logix Designer. Starsze oprogramowanie RSLogix 5000 nie jest kompatybilne z platformą CompactLogix 5380. Przed aktualizacją ze starszych systemów CompactLogix należy zweryfikować aktualność środowiska programistycznego.
Ile modułów I/O i węzłów EtherNet/IP obsługuje ten kontroler?
5069-L310ER obsługuje do 8 lokalnych modułów 5069 Compact I/O na magistrali i do 24 węzłów EtherNet/IP w całej sieci. Węzły obejmują adaptery I/O zdalnych, napędy, HMI i inne urządzenia EtherNet/IP podłączone do dowolnego portu Ethernet.
Czy ten kontroler może obsługiwać osie sterowania ruchem?
5069-L310ER jest przeznaczony do 0 osi ruchu – nie obsługuje zintegrowanego sterowania ruchem. W zastosowaniach wymagających sterowania osiami CIP Motion, odpowiednim wyborem w tej samej rodzinie produktów są kontrolery 5069-L320ER lub o większej pojemności 5380 z możliwością sterowania ruchem.
Jakie topologie sieci obsługuje podwójny EtherNet/IP?
Dwa porty Ethernet obsługują topologie Liniowa, Gwiazda i Device Level Ring (DLR). DLR zapewnia odporność sieci na awarie – jeśli w dowolnym miejscu pierścienia wystąpi pojedyncze przerwanie kabla, ruch jest automatycznie przekierowywany, a sieć I/O nadal działa. Jest to znacząca zaleta niezawodności w zastosowaniach, gdzie nieplanowane przestoje są kosztowne.
Czy 5069-L310ER jest wstecznie kompatybilny z modułami I/O 1769 CompactLogix?
Nie. 5069-L310ER wykorzystuje wyłącznie moduły 5069 Compact I/O – nie jest kompatybilny z modułami I/O 1769 używanymi w starszych kontrolerach CompactLogix 1769-L3x. Podczas migracji ze starszego systemu CompactLogix, moduły I/O muszą zostać wymienione wraz z kontrolerem.
Allen-Bradley 5069-L310ER to kontroler Rockwell Automation CompactLogix 5380. Przed instalacją należy zweryfikować wersję oprogramowania, kompatybilność modułów I/O i wymagania dotyczące topologii sieci.
