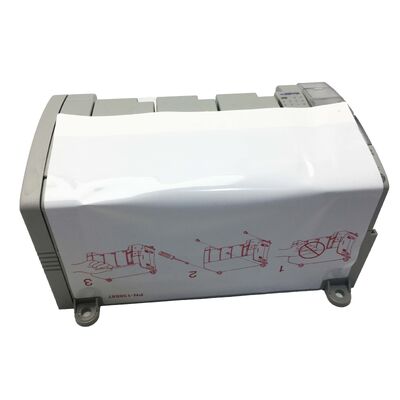

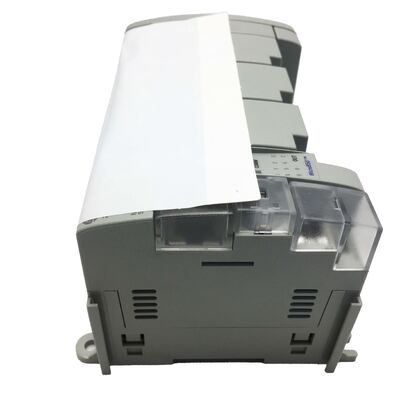

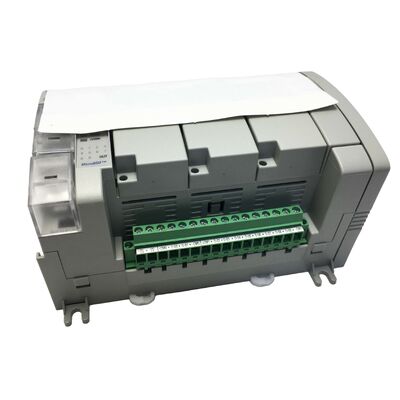

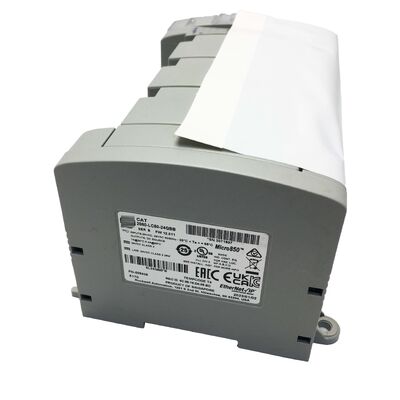

Allen-Bradley 2080-LC50-24QBB | Micro 850 PLC
24 I/O, Ethernet, Programowalny sterownik logiczny z szybkim sterowaniem ruchem
Numer części: 2080-LC50-24QBB
Producent: Allen-Bradley (Rockwell Automation)
Linia produktów: Micro 850
UPC: 884951711709
Stan: Dostępne nowe / odnowione / zapasy magazynowe
Przegląd produktu
Allen-Bradley 2080-LC50-24QBB to samodzielny programowalny sterownik logiczny ze średniej półki z serii Micro 850 firmy Rockwell Automation. Ta platforma sterownika wypełnia lukę między podstawowym Micro 820 a bardziej zaawansowaną rodziną CompactLogix, dzięki czemu idealnie nadaje się do małych i średnich zastosowań automatyki maszynowej wymagających kompaktowej obudowy, wbudowanej łączności Ethernet i prawdziwych możliwości ruchu w jednym urządzeniu.
Dzięki 14 wejściom, 10 wyjściom, wbudowanemu portowi Ethernet RJ45, interfejsowi konfiguracji USB i obsłudze do 4 modułów rozszerzeń I/O (zwiększając całkowitą liczbę cyfrowych I/O do 132 punktów), 2080-LC50-24QBB oferuje skalowalną wydajność, która rośnie wraz z wymaganiami aplikacji.
Kluczowe specyfikacje
| Parametr |
Wartość |
| Numer części |
2080-LC50-24QBB |
| Linia produktów |
Micro 850 |
| Całkowite bazowe I/O |
24 (14 wejść / 10 wyjść) |
| Napięcie wejściowe |
12/24V DC Sink/Source |
| Typ wyjścia |
24V DC Source |
| Wejścia szybkie |
8 (Wejścia 0-7) |
| Wyjścia szybkie |
2 (Wyjścia 0-1) |
| Maksymalna częstotliwość HSC |
100 kHz |
| Szybkie liczniki |
4 HSC |
| Osie ruchu (PTO) |
2 |
| Bazowe gniazda wtykowe |
3 |
| Moduły rozszerzeń I/O |
Do 4 |
| Maksymalne cyfrowe I/O |
132 |
| Port szeregowy |
1 * RS-232/485 (nieizolowany) |
| Port konfiguracji |
1 * USB typu B |
| Port Ethernet |
1 * RJ45 |
| Wejście zasilania |
20,4-26,4V DC (klasa 2 / LVLC) |
| Waga |
0,43 kg |
Zaawansowane możliwości I/O
2080-LC50-24QBB posiada osiem szybkich wejść zdolnych do pracy z częstotliwością do 100 kHz za pomocą wbudowanych szybkich liczników. Wejścia te służą jako wejścia enkoderów kwadraturowych, liczniki impulsów lub kanały pomiaru częstotliwości, zapewniając znaczące zasoby sprzętowe bez modułów rozszerzeń.
Dwa szybkie wyjścia działają jako kanały wyjściowe impulsowe (PTO) do sterowania osiami pozycjonowania krok po kroku lub serwo. W połączeniu z wejściami HSC do sprzężenia zwrotnego enkodera, umożliwia to podstawowe pozycjonowanie w pętli zamkniętej lub niezależne sterowanie osiami krokowymi w pętli otwartej bezpośrednio z jednostki bazowej.
Funkcje łączności
Wbudowany port Ethernet RJ45 obsługuje protokół EtherNet/IP do integracji z sieciami zarządzanymi przez Rockwell, komunikacji z panelami HMI i zdalnego dostępu do programów. Port USB typu B zapewnia niezawodne programowanie i konfigurację za pomocą oprogramowania Connected Components Workbench, podczas gdy port szeregowy RS-232/485 obsługuje komunikację z urządzeniami starszego typu i interfejsy instrumentacji.
Możliwość rozbudowy
Obsługa do czterech modułów rozszerzeń I/O serii 2080 rozszerza pojemność cyfrowych I/O do 132 punktów. Opcje rozszerzeń obejmują analogowe I/O, dodatkowe cyfrowe I/O, wejścia temperatury termopar i RTD oraz moduły funkcji specjalnych. Trzy wbudowane gniazda wtykowe akceptują dodatkowe porty szeregowe, kanały HSC i wejścia analogowe dla zwiększonej funkcjonalności.
Zakres zastosowań
Idealny do samodzielnych zastosowań sterowania maszynami, w tym maszyn pakujących, systemów przenośników, małych stacji montażowych, stanowisk testowych oraz paneli sterowania pomp/wentylatorów. Wymaganie zasilania 24V DC i klasyfikacja zasilania klasy 2 są zgodne ze standardowymi architekturami zasilania sterowania maszynami, podczas gdy kompaktowa konstrukcja o wadze 0,43 kg efektywnie mieści się w szafach sterowniczych montowanych na szynie DIN.
Programowanie i oprogramowanie
Programowanie odbywa się za pomocą oprogramowania Connected Components Workbench (CCW) firmy Rockwell - dostępnego do bezpłatnego pobrania. Obsługuje języki programowania Ladder Diagram, Function Block Diagram i Structured Text, a także narzędzia do konfiguracji ruchu do ustawiania osi PTO. Zawiera monitorowanie online, śledzenie danych i możliwości aktualizacji oprogramowania układowego.
Często zadawane pytania
Jaka jest różnica między osiami ruchu PTO a wejściami HSC?
Dwa kanały PTO (Pulse Train Output) generują sygnały impulsowo-kierunkowe do sterowania sterownikami silników krokowych lub wzmacniaczami serwo. Cztery kanały HSC (High-Speed Counter) zliczają impulsy z enkoderów lub innych urządzeń generujących impulsy z częstotliwością do 100 kHz. Używane razem, umożliwiają podstawowe pozycjonowanie w pętli zamkniętej.
Czy 2080-LC50-24QBB może komunikować się z panelami HMI Allen-Bradley przez Ethernet?
Tak. Wbudowany port EtherNet/IP umożliwia bezpośrednią komunikację z terminalami HMI Allen-Bradley PanelView i PanelView Plus. Komunikacja oparta na tagach przez EtherNet/IP jest natywnie obsługiwana zarówno w oprogramowaniu CCW, jak i w oprogramowaniu do konfiguracji HMI.
Ile modułów rozszerzeń można dodać i gdzie się podłączają?
Do czterech modułów rozszerzeń I/O serii 2080 podłącza się po prawej stronie sterownika bazowego, rozszerzając całkowitą liczbę cyfrowych I/O do 132 punktów. Trzy dodatkowe gniazda wtykowe w jednostce bazowej akceptują mniejsze moduły wtykowe dla zwiększonej funkcjonalności.
Jakiego zasilacza wymaga 2080-LC50-24QBB?
Sterownik wymaga zasilania 20,4-26,4V DC o klasie 2 lub LVLC. Zazwyczaj stosuje się standardowy zasilacz impulsowy 24V DC z certyfikatem klasy 2. Sterownik nie działa bezpośrednio na zasilaniu AC.
Jakie oprogramowanie jest potrzebne do programowania sterownika i czy jest ono darmowe?
Wymagane jest oprogramowanie Connected Components Workbench (CCW) firmy Rockwell Automation, dostępne do bezpłatnego pobrania. Obsługuje ono wiele języków programowania i zarządza całym cyklem życia projektu, w tym konfiguracją ruchu i aktualizacjami oprogramowania układowego.
