SNP-9034 Skynet Electronics Złącza zasilacza 5V±15V
Przegląd produktu

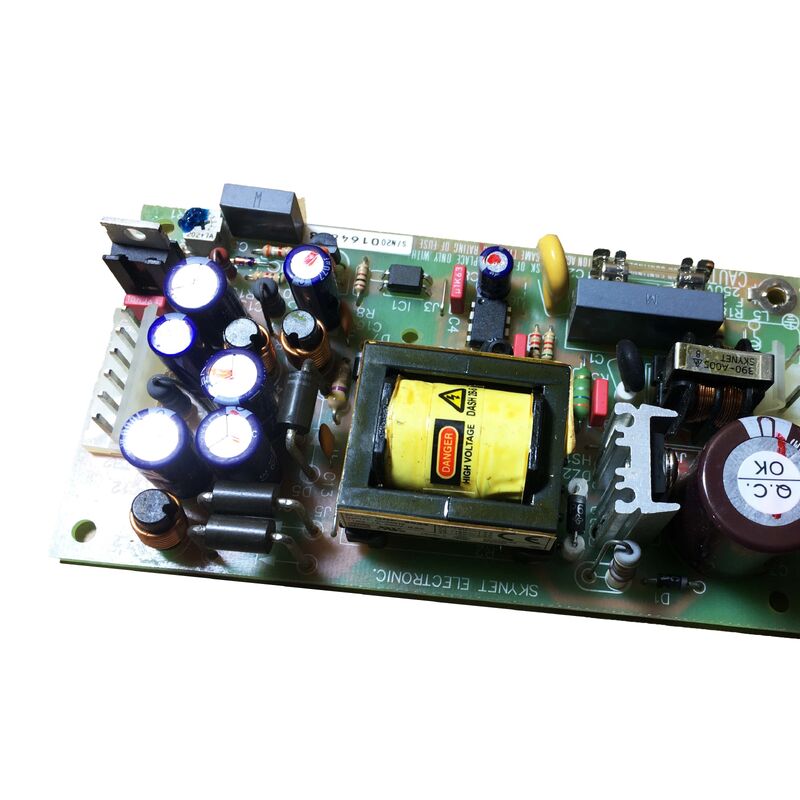

Skynet SNP-9034 to 30-watowy zasilacz impulsowy o otwartej konstrukcji, dostarczający jednocześnie trzy stabilizowane wyjścia DC: +5V przy 1,5A, +15V przy 1,2A i -15V przy 0,3A. Dzięki uniwersalnemu zakresowi napięcia wejściowego AC (90VAC do 260VAC) i globalnej tolerancji częstotliwości (47Hz do 63Hz), zasilacz ten działa bezproblemowo w globalnych sieciach zasilających.
Zaprojektowany do systemów PLC, sterowników maszyn przemysłowych, urządzeń pomiarowych i elektroniki wbudowanej, ten kompaktowy zasilacz zapewnia zarówno zasilanie logiczne (+5V), jak i analogowe (±15V) w jednej jednostce o wymiarach zaledwie 70 × 130 × 32,1 mm.
Kluczowe specyfikacje
| Całkowita moc wyjściowa |
30 W |
| Wyjście 1 |
+5V DC @ 1,5A (znamionowe) / 3A (szczytowe) |
| Wyjście 2 |
+15V DC @ 1,2A (znamionowe) / 2A (szczytowe) |
| Wyjście 3 |
-15V DC @ 0,3A (znamionowe) / 0,5A (szczytowe) |
| Zakres napięcia wejściowego |
90VAC do 260VAC |
| Częstotliwość wejściowa |
47Hz do 63Hz |
| Dokładność napięcia wyjściowego |
±1% (wszystkie linie) |
| Certyfikaty bezpieczeństwa |
UL 1950, CSA 22.2 nr 234, VDE EN60950 |
| Wymiary |
70 × 130 × 32,1 mm |
Architektura potrójnego wyjścia
SNP-9034 łączy +5V dla logiki cyfrowej, mikrokontrolerów i obwodów we/wy PLC z ±15V dla wzmacniaczy operacyjnych, kondycjonowania sygnałów analogowych i precyzyjnej aparatury. Ta klasyczna architektura zasilania eliminuje potrzebę stosowania wielu zasilaczy lub przetwornic DC-DC w systemach mieszanych cyfrowo/analogowych.
Uniwersalna kompatybilność wejściowa
Dzięki automatycznej adaptacji napięcia od 90VAC do 260VAC, zasilacz ten działa na całym świecie bez modyfikacji. Tolerancja częstotliwości 47-63Hz obejmuje systemy sieciowe 50Hz i 60Hz, podczas gdy czas podtrzymania >16ms zapewnia stabilne działanie podczas krótkich przerw w zasilaniu.
Konstrukcja o otwartej ramie
Konstrukcja o otwartej ramie umożliwia łatwą integrację z obudowami urządzeń. Standardowe otwory montażowe M3 (rozstaw 60 × 120 mm) i standardowe złącza bloków zacisków Molex zapewniają prostą instalację i konserwację.
Certyfikaty i zgodność
Certyfikaty bezpieczeństwa UL, CSA i VDE, a także zgodność z normami EMI FCC Class B i VDE Vfg 243/1991, sprawiają, że zasilacz ten nadaje się do urządzeń przeznaczonych na rynki Ameryki Północnej, Kanady i Europy.
Najczęściej zadawane pytania
Czy SNP-9034 może być używany z sieciami 115VAC i 230VAC?
Tak. Uniwersalny zakres napięcia wejściowego (90VAC do 260VAC) umożliwia pracę z dowolnym standardowym napięciem sieciowym na całym świecie bez zmian sprzętowych lub konfiguracji.
Co to jest ochrona przeciwprzepięciowa typu crowbar?
Ochrona crowbar powoduje zwarcie uszkodzonego wyjścia, gdy napięcie przekroczy bezpieczne progi, chroniąc obwody znajdujące się dalej. Ta funkcja bezpieczeństwa aktywuje się podczas wewnętrznych usterek i wymaga cyklu zasilania do zresetowania.
Czy linie wyjściowe mogą być obciążane niezależnie?
Każda linia może pracować od obciążenia 0A bez obowiązkowych wymagań minimalnych. Szczytowe prądy znamionowe zapewniają zapas mocy dla prądów rozruchowych i chwilowych skoków obciążenia.
Czy złącza są łatwe do zdobycia na wymianę?
Tak. Zarówno złącza wejściowe AC (Molex 5277-2), jak i wyjściowe DC (Molex 5273-x) wykorzystują standardowe bloki zacisków o szerokiej dostępności i kompatybilnych zamiennikach.
Czy jest to odpowiednie dla paneli sterowania PLC?
Tak. Po zainstalowaniu w odpowiednio uziemionej obudowie z ograniczonym dostępem do części pod napięciem, SNP-9034 spełnia wymagania dla przemysłowych paneli sterowania i obudów urządzeń.
