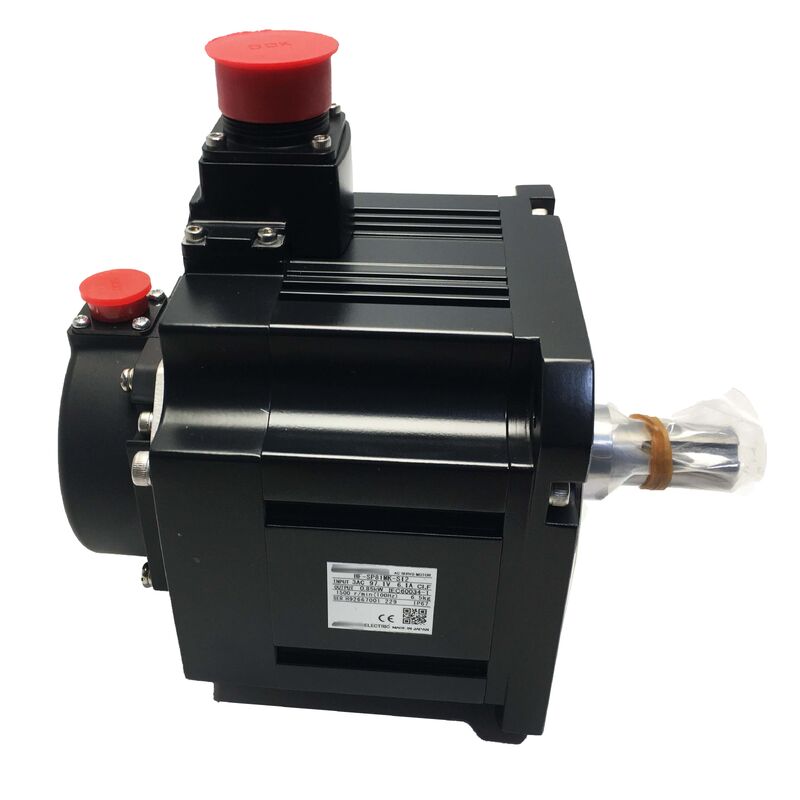

Mitsubishi HF-SP81MK-S12 | Serwosilnik AC z serii MELSERVO-J3
850W, Wał z wpustem, Hamulec, IP66 - Oryginalny, Nowy
Przegląd produktu
Mitsubishi HF-SP81MK-S12 to serwosilnik AC o mocy 850W z serii MELSERVO-J3 firmy Mitsubishi Electric. Ten serwosilnik o średniej ramie i średniej bezwładności jest przeznaczony do wymagających osi posuwowych i wymagań pozycjonowania w obrabiarkach CNC i urządzeniach automatyki przemysłowej.
Ta wersja łączy wał z wpustem, zintegrowany hamulec postojowy i uszczelnienie środowiskowe IP66 - jednocześnie zapewniając integralność połączenia mechanicznego, bezpieczne utrzymanie pozycji i ochronę przed zanieczyszczeniami przemysłowymi.
Oceniony na 8,12 Nm ciągłego momentu obrotowego przy znamionowej prędkości 1000 obr./min, jest to silnik wolnoobrotowy o wysokim momencie obrotowym, zaprojektowany do utrzymywania mocy wyjściowej. Zasilany jest z sieci 200VAC i wyposażony w 18-bitowy enkoder absolutny zapewniający ponad 260 000 impulsów na obrót dla precyzyjnego pozycjonowania.
Kluczowe specyfikacje
| Parametr |
Wartość |
| Moc znamionowa |
850 W (0,85 kW) |
| Moment obrotowy znamionowy |
8,12 Nm |
| Prąd znamionowy |
4,5 A |
| Napięcie zasilania |
Klasa 200VAC |
| Prędkość znamionowa |
1000 obr./min |
| Enkoder |
18-bitowy absolutny (wbudowany) |
| Konfiguracja wału |
Prosty wał z wpustem |
| Hamulec postojowy |
Zintegrowany |
| Stopień ochrony |
IP66 |
| Rozmiar kołnierza |
130 × 130 mm |
| Seria |
MELSERVO-J3 - typ HF-SP |
| Waga |
5,44 kg (11,99 funta) |
| Status producenta |
Wycofany z produkcji |
Seria HF-SP - średnia bezwładność, wysoki moment obrotowy
Typ silnika HF-SP z rodziny MELSERVO-J3 jest przeznaczony do zastosowań o umiarkowanej do wysokiej bezwładności odbitej obciążenia, gdzie priorytetem jest utrzymanie momentu obrotowego ponad dynamiczną reakcję przy wysokich prędkościach.
Przy znamionowej prędkości 1000 obr./min, HF-SP81 generuje moment obrotowy 8,12 Nm, dobrze dopasowany do bezpośredniego sprzężenia śruby kulowej w maszynach o umiarkowanych wartościach skoku śruby. Generuje to znaczną siłę liniową bez potrzeby stosowania dodatkowej przekładni.
Dla ciężkich siodeł osi, dużych stołów roboczych i napędów wymagających minimalnego odchylenia pozycji pod obciążeniem, gęstość momentu obrotowego i charakterystyka dopasowania bezwładności HF-SP zapewniają sztywność osi wymaganą przez precyzyjną obróbkę.
18-bitowy enkoder absolutny
Każdy silnik serii HF-SP jest standardowo wyposażony we wbudowany 18-bitowy enkoder absolutny - zapewniający 262 144 unikalne pozycje na obrót wału bez konieczności cykli powrotu do punktu zerowego przy uruchomieniu.
Eliminuje to nieproduktywny czas oszczędzany na procedurach powrotu do punktu zerowego i zapobiega błędom pozycjonowania, na które podatne są systemy enkoderów przyrostowych podczas problemów z jakością zasilania lub nieoczekiwanych zatrzymań awaryjnych.
Wysoka rozdzielczość umożliwia płynną interpolację przy niskich prędkościach, bezpośrednio wpływając na jakość wykończenia powierzchni w pracach konturowych wieloosiowych i dokładność pozycjonowania w zastosowaniach o wysokiej liczbie cykli.
Konstrukcja wału z wpustem
Wał z wpustem zapewnia pozytywne połączenie napędu mechanicznego między wałem silnika a pasującym piastą sprzęgła lub kołem pasowym, zapobiegając poślizgowi obrotowemu pod obciążeniami udarowymi, wymaganiami stałego wysokiego momentu obrotowego i powtarzającymi się zmianami kierunku.
Dla osi posuwowych CNC o średniej bezwładności, obejmujących ciągłe pozycjonowanie dwukierunkowe i okresowe ciężkie cięcia, wał z wpustem jest odpowiednią specyfikacją dla niezawodnego przenoszenia momentu obrotowego.
Zintegrowany hamulec postojowy i ochrona IP66
Hamulec postojowy działa na zasadzie bezpieczeństwa: sprężynowy po odłączeniu zasilania, elektrycznie zwalniany podczas normalnej pracy. W przypadku utraty zasilania, zatrzymania awaryjnego lub alarmu serwo, hamulec włącza się automatycznie, aby utrzymać pozycję wału.
Ochrona IP66 oznacza, że obudowa silnika jest całkowicie szczelna dla pyłu i chroniona przed silnymi strumieniami wody z dowolnego kierunku - odpowiednia dla środowisk obrabiarek z aktywnymi systemami chłodzenia i rutynami czyszczenia pod wysokim ciśnieniem.
Kompatybilność napędu - MELSERVO-J3
HF-SP81MK-S12 jest sparowany ze wzmacniaczem serwo serii MR-J3 firmy Mitsubishi. Odpowiedni dobór napędu uwzględnia moc wyjściową silnika 850W i znamionowy prąd 4,5A - zazwyczaj wzmacniacz klasy MR-J3-70B lub MR-J3-100B.
Interfejsy komunikacyjne obejmują SSCNET III do szybkiego połączenia sieci światłowodowej w systemach wieloosiowych, a także tryby sterowania analogowego i impulsowego dla aplikacji samodzielnych.
Często zadawane pytania
Jaki napęd serwo jest kompatybilny z HF-SP81MK-S12?
Ten silnik jest przeznaczony do współpracy ze wzmacniaczami serwo serii MR-J3 firmy Mitsubishi - w szczególności MR-J3-70B lub MR-J3-100B dla klasy silników 850W. Napęd J3 natywnie obsługuje typ silnika HF-SP i interfejs 18-bitowego enkodera absolutnego.
Silnik jest wycofany z produkcji - czy można go zastąpić aktualnym modelem Mitsubishi?
Tak, ale nie jako bezpośrednia wymiana typu plug-and-play. Odpowiedniki z obecnej generacji silników mogą mieć podobną klasę momentu obrotowego, ale różnić się wymiarami kołnierza, rozmiarem wału, pinoutami złączy i kompatybilnością napędu. Pozyskanie odnowionego HF-SP81MK-S12 zazwyczaj wiąże się z mniejszym ryzykiem i przestojem niż zamiana międzygeneracyjna.
Co oznacza ochrona IP66 dla tego silnika w środowisku obróbczym?
IP66 oznacza, że silnik jest całkowicie pyłoszczelny i chroniony przed silnymi strumieniami wody z dowolnego kierunku. Obejmuje to bezpośrednie rozpryski chłodziwa, czyszczenie strumieniowe i stałe narażenie na płyny w strefach cięcia bez wnikania do obudowy silnika.
Dlaczego ten silnik ma znamionową prędkość tylko 1000 obr./min?
Typ HF-SP to silnik o średniej bezwładności i wysokim momencie obrotowym, zoptymalizowany pod kątem utrzymywania siły przy umiarkowanych prędkościach. Znamionowa prędkość 1000 obr./min jest odpowiednia dla napędów śrub kulowych połączonych bezpośrednio, gdzie wymagania dotyczące szybkiego posuwu i prędkości skrawania są spełnione w tym zakresie obrotów.
Jakie kroki inspekcji są najważniejsze dla używanego HF-SP81MK-S12?
Najpierw przetestuj hamulec - podłącz i odłącz napięcie zasilania, potwierdzając pozytywne zablokowanie wału i czyste zwolnienie. Zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi i rezystancję izolacji do ziemi. Sprawdź złącze 18-bitowego enkodera pod kątem korozji lub uszkodzeń i zweryfikuj stan łożysk, obracając wał ręcznie.
