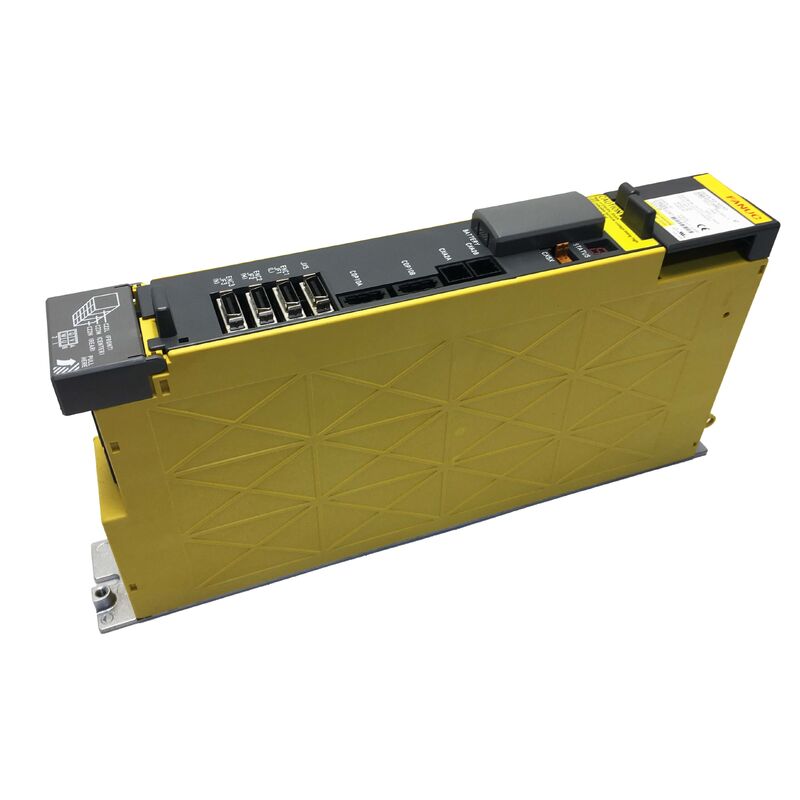

A06B-6117-H302 Fanuc Servo Amplifier A06B6117H302 Servo Drive Nowy oryginalny

Numer części: A06B-6117-H302
Seria: Moduł serwo-wzmacniacza Alpha i (αi)
Model: SVM3-10/10/10i HRV
Konfiguracja: Trzyosiowy -- osie L, M i N
Stan: Nowy / Odnowiony / Wymiana dostępna

Fanuc A06B-6117-H302 to najmniejszy trójosiowy serwo-wzmacniacz w gamie serwo-napędów Alpha i (αi) firmy Fanuc. Ten model SVM3-10/10/10i HRV steruje trzema niezależnymi osiami serwo z jednego kompaktowego modułu, zasilanego napięciem wejściowym 283-339V i wyjściowym 240V przy prądzie do 3A na oś (L, M i N). Zajmując zaledwie 60 mm szerokości szafy, wykorzystuje wewnętrzny radiator z wentylatorami chłodzącymi zamiast wymagać radiatorów montowanych z tyłu, jak większe moduły. Oznaczenie HRV wskazuje na algorytm sterowania wektorowego o wysokiej odpowiedzi (High Response Vector) firmy Fanuc, zapewniający szybszą reakcję momentu obrotowego i dokładniejsze sterowanie prędkością w porównaniu do wcześniejszych napędów serii Alpha. Od momentu wprowadzenia na rynek około 2005 roku, A06B-6117-H302 zyskał znaczącą bazę zainstalowanych urządzeń w centrach obróbczych małych i średnich rozmiarów, centrach tokarskich i wieloosiowych maszynach produkcyjnych wymagających trójosiowego sterowania z jednego slotu wzmacniacza.

SVM3-10/10i stanowi podstawowy moduł trójosiowy w rodzinie serwo-wzmacniaczy αi. Jego szerokość 60 mm szafy konsoliduje to, co w przeciwnym razie byłyby trzy oddzielne wzmacniacze jednoosiowe, w jedną jednostkę ze wspólnym wejściem zasilania, wspólną pojemnością magistrali i uproszczoną konserwacją. Ten kompaktowy format zapewnia znaczące korzyści w maszynach z ograniczoną przestrzenią w szafie, szczególnie podczas obsługi napędów posuwowych X, Y i Z, które wykonują większość prac pozycjonowania. Oznaczenie 10/10/10 oznacza klasę prądu 10 jednostek na każdej osi, odpowiednią dla mniejszych silników serwo Alpha i z rodzin αi2 i αi4 z umiarkowanymi obciążeniami skrawania i wymaganiami dotyczącymi bezwładności.

Architektura sterowania HRV (High Response Vector) stanowi znaczący postęp w porównaniu do wcześniejszych napędów serii Alpha. Ta technologia wykorzystuje próbkowanie prądu o wyższej częstotliwości i zaawansowane algorytmy wektorowe, aby zapewnić:

• Szybszą reakcję momentu obrotowego dla lepszej wydajności dynamicznej
• Zmniejszone tętnienia prędkości przy niskich prędkościach dla płynniejszej pracy
• Zwiększone tłumienie zakłóceń podczas operacji skrawania

Dla operatorów maszyn te ulepszenia przekładają się na płynniejszy ruch osi podczas wykańczania, lepszą dokładność interpolacji okręgu przy niskich prędkościach i szybsze odzyskiwanie po zakłóceniach sił skrawania. Płyta PCB sterowania A20B-2101-004x specjalnie umożliwia tę funkcjonalność HRV.

A06B-6117-H302 działa jako część kompletnego systemu napędowego Fanuc αi, zasilanego przez oddzielny moduł PSM (Power Supply Module), który dostarcza wyprostowane napięcie magistrali DC. Jednostka lub dwie jednostki PSM zasilają wspólną magistralę DC, która zasila wszystkie moduły wzmacniaczy serwo i wrzeciona w stosie napędowym. Specyfikacja napięcia wejściowego (283-339V) odnosi się do napięcia magistrali DC z PSM, a nie do bezpośredniego podłączenia do sieci AC. Połączenia światłowodowe SSCNET III z kontrolera CNC przenoszą dane poleceń serwo i sprzężenia zwrotnego dla wszystkich osi, a moduły są łączone szeregowo za pomocą krótkich połączeń światłowodowych, tworząc szybką sieć szeregową.

Napędy Fanuc Alpha i są zaprojektowane z myślą o długim okresie eksploatacji, a wiele jednostek A06B-6117-H302 pozostaje w codziennej produkcji od 2005 roku. Typowe tryby awarii obejmują:

• Awaria wentylatora chłodzącego prowadząca do przegrzania
• Degradacja modułu tranzystorowego z powodu trwałych zdarzeń nadprądowych
• Awarie płyty PCB sterowania z powodu przepięć zasilania lub długich godzin pracy

Konserwacja zapobiegawcza skupiająca się na inspekcji i wymianie wentylatorów może znacznie wydłużyć okres eksploatacji. W przypadku maszyn krytycznych dla produkcji, posiadanie jednostki zamiennej lub nawiązanie relacji ze specjalistami od napraw zapewnia najszybszą drogę do przywrócenia sprawności po awarii modułu.
