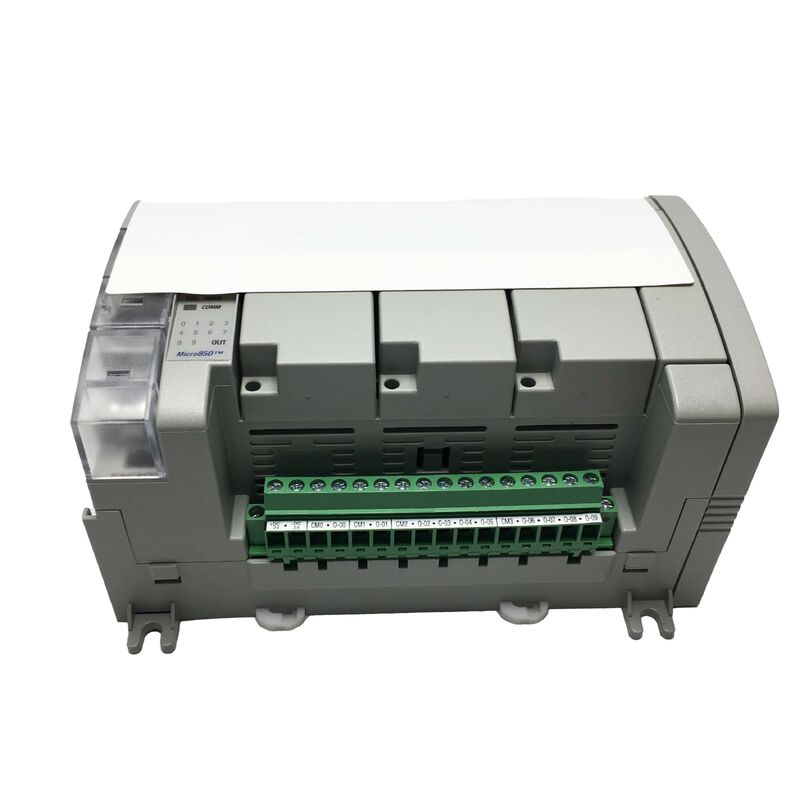

Allen-Bradley 2080-L50E-24QWB Micro850 EtherNet/IP Controller
W sprawie/Allen-Bradley 2080-L50E-24QWBjest 24-punktowym sterownikiem programowalnym Micro850 EtherNet/IP z 14 wejściami cyfrowymi przeznaczonymi do 24 V prądu stałego lub prądu przemiennego oraz 10 punktami wyjścia przekaźnika.Ta konfiguracja QWB zapewnia wyraźne zalety dla zastosowań przełączania obciążeń mieszanego napięcia i prądu przemiennego, w których wyjścia tranzystorowe wymagałyby dodatkowych przekaźników interfejsu.
Przegląd sterownika
Ten sterownik Micro850 zajmuje pozycję średniej klasy w rodzinie Micro800, wyposażony w wbudowany port Ethernet 10/100Base-T, nieizolowany port seryjny RS232/485 i port programowania USB.Obsługuje do czterech modułów rozszerzających I/O z serii 2085 i obejmuje trzy gniazda plug-in dla specjalistycznych modułów funkcji, co czyni go idealnym dla zastosowań wymagających przyszłych możliwości rozbudowy.
Główne specyfikacje
| Parametry |
Wartość |
| Wpisy cyfrowe |
14 × 24 V prądu stałego/przemiennego |
| Wydatki cyfrowe |
10 × Relaj |
| Zasilanie |
24 V prądu stałego |
| Kanały HSC |
Do 4 |
| Pamięć programowa |
Kroki programu 10K |
| Pamięć danych |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Port seryjny |
RS232/485 (nieizolowany) |
| USB. |
Port programowania |
| Wtyczkowe gniazda |
3 |
| Wpływ/wyjście z rozszerzenia |
Do 4 modułów |
| Maksymalna łączna ilość I/O |
Do 132 punktów cyfrowych (z rozszerzeniem) |
Zalety wyjścia przekaźnika
10 wyjściów przekaźnika zapewnia kontakty wolne od potencjału, które są elektrycznie odizolowane od obwodu zasilania sterownika.Umożliwia to przełączanie obciążeń prądu zmiennego lub prądu stałego bez obaw o biegunowość lub wspólne dzielenie zwrotu, co czyni je idealnymi do zastosowań wymagających mieszanego napięcia lub indukcyjnych obciążeń pilotażowych.
Dwójka możliwości wejścia AC/DC
14 wejściów przyjmuje zarówno 24 V prądu stałego, jak i prądu przemiennego bezpośrednio, eliminując potrzebę dodatkowych przekaźników klimatyzacji sygnału w zastosowaniach retrofitowych z istniejącym okablowaniem pola prądu przemiennego.Cztery wejścia są konfigurowalne jako szybkie kanały liczników dla informacji zwrotnych kodera, wejścia impulsów przepływometerów i zastosowań pomiarowych częstotliwości.
Połączenie sieciowe
Wbudowany port Ethernet obsługuje zarówno EtherNet/IP do integracji z ekosystemem Allen-Bradley, jak i Modbus TCP/IP do komunikacji z urządzeniami innych firm.Kontroler może komunikować się z maksymalnie 8 węzłami Ethernet jednocześnie, obejmujące typowe wymagania samodzielnej maszyny lub małych ogniw produkcyjnych.
Możliwości rozszerzenia
Kontroler rozwija się poprzez trzy gniazda podłączalne do specjalistycznych modułów funkcji i cztery gniazda modułu rozszerzającego do dodawania punktów I / O masowych.Architektura podwójnego rozszerzenia obsługuje do 132 cyfrowych punktów I/O przy zachowaniu elastyczności dla analogowych, temperatury i kontroli ruchu.
Programowanie i oprogramowanie
Programowanie odbywa się za pomocą oprogramowania Rockwell Automation Connected Components Workbench (CCW), które obsługuje wszystkie języki IEC 61131-3, w tym schemat drabiny, schemat bloku funkcji,tekst zorganizowany, i wykres funkcji sekwencyjnych bez dodatkowych wymogów licencyjnych.
Częste pytania
Jaka jest różnica między 2080-L50E-24QWB a 2080-L50E-24QBB?
Oba sterowniki są identyczne pod względem możliwości komunikacji, rozszerzenia i przetwarzania.podczas gdy QBB ma 10 wyjściów transistorowych tylko dla obciążeń prądu stałego 24V. Wybierz QWB dla zastosowań mieszanego napięcia i QBB dla szybszego przełączania prądu stałego.
Ile punktów I/O może obsługiwać sterownik przy rozszerzaniu?
Począwszy od 24 punktów pokładowych, dodanie czterech modułów rozszerzających 32 punkty z serii 2085 osiąga około 132 cyfrowych punktów I/O.Trzy gniazda plug-in dodają specjalistyczne moduły funkcjonalne bez zużywania gniazd rozszerzeniowych.
Jakie oprogramowanie jest wymagane do programowania?
Connected Components Workbench (CCW) to darmowe oprogramowanie Rockwell Automation, które obsługuje wszystkie języki programowania IEC 61131-3 i zawiera tryb symulacji do testowania offline.
Czy sterownik może komunikować się z urządzeniami Modbus?
Tak, port Ethernet obsługuje Modbus TCP/IP, a port seryjny RS232/485 obsługuje Modbus RTU, co czyni go odpowiednim dla aplikacji wymagających komunikacji z starszymi urządzeniami pola Modbus.
Co w praktyce oznacza niższy próg wejścia 14 V?
Minimalny próg 14 V zapewnia niezawodne rozpoznawanie wejścia w systemach o obniżonym napięciu lub długich przejazdach kabli.zapewnienie komfortowej marży dla rzeczywistych warunków dostaw.
