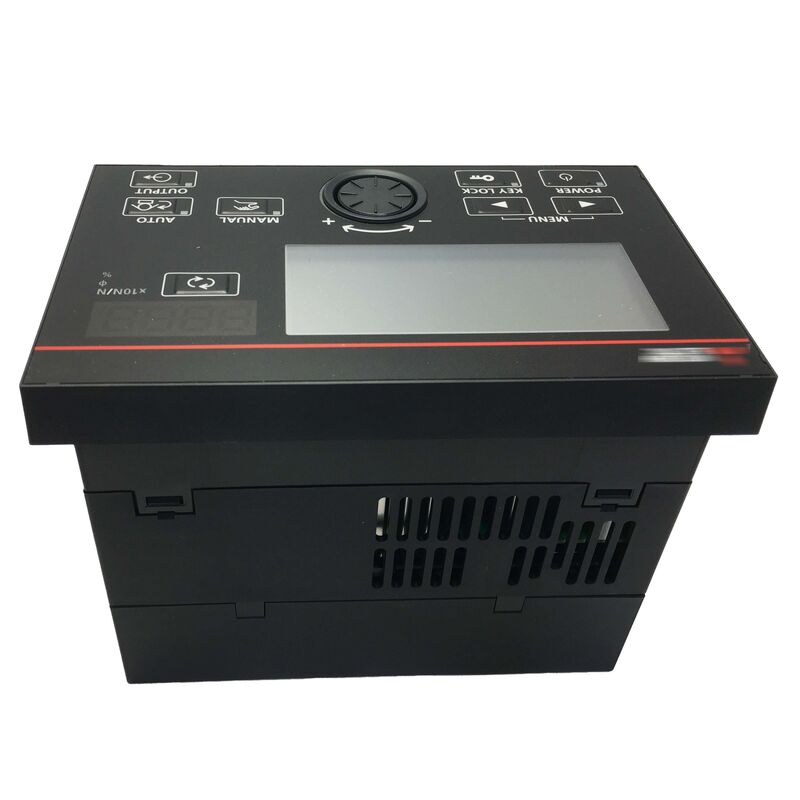

LE7-40GU-L regulator napięcia Nowy LE740GUL

W sprawieMitsubishi Electric LE7-40GU-Ljest specjalistycznym regulatorem napięcia zaprojektowanym do utrzymania precyzyjnego, stałego napięcia w ciągłych materiałach taśmowych, takich jak papier, film, folia, tekstylia, drut,lub blachy metalowej podczas przemieszczania się przez maszyny przetwórcze o różnych prędkościach.

Ten regulator zamkniętej pętli automatyzuje kontrolę napięcia sieci.wyeliminowanie konieczności stałej interwencji operatora i zapewnienie spójnej obsługi materiału, której nie można osiągnąć za pomocą ręcznych regulacji.

Jako następca serii LE-40MT i LE-30CT firmy Mitsubishi, LE7-40GU-L oferuje bezpośrednią kompatybilność fizyczną w celu łatwej modernizacji, wprowadzając jednocześnie znaczące ulepszenia, w tym 3.8-calowy panel dotykowy LCD z obsługą wielu języków (ang., japoński, chiński uproszczony).

LE7-40GU-L dostosowuje się do trzech różnych pozycji maszynowych ze specjalistycznymi strategiami sterowania:

• Rozwijanie (kręg wypłaty):Kompensuje zmniejszenie średnicy bębna poprzez regulację momentu obrotowego hamulca w celu utrzymania stałego napięcia od pełnej średnicy do rdzenia
• Węzeł pośredni:Kontrola napięcia w strefach obróbki za pomocą serwomotorów w trybie momentu obrotowego w celu odłączania zmian napięcia między sąsiednimi sekcjami
• Wkręcenie:Progresywnie dostosowuje moment obrotowy silnika wraz ze wzrostem średnicy walcowania, aby utrzymać stałe napięcie sieci przez cały cykl obrotowy

Każda strefa napięcia wymaga oddzielnego sterownika, z wieloma jednostkami połączonymi w sieci za pośrednictwem CC-Link lub Ethernet dla skoordynowanej kontroli w złożonych systemach.

LE7-40GU-L integruje wzmacniacz mocy bezpośrednio do obudowy sterownika, eliminując potrzebę oddzielnych modułów wzmacniacza w systemach DC 24V.,Uproszcza okablowanie i minimalizuje zapotrzebowanie na części zamienne.

W przypadku układów pneumatycznych sterownik dostarcza sygnały sterowania 4-20mA do regulatorów elektropneumatycznych,podczas gdy aplikacje serwomotoryczne wykorzystują wyjścia napięcia z dowodzenia momentu obrotowego do wejścia odniesienia serwomuśnika.

Z opcjonalną jednostką obliczeniową średnicy cewki LE7-DCA sterownik obsługuje:

• System sterowania na pętli otwartej:Oblicza moment obrotowy siłownika w oparciu o punkt ustawienia napięcia, średnicę bębna i prędkość linii bez informacji zwrotnej z czujnika napięcia
• Zestaw kontroli zwrotnej/zwrotnej:Łączy w sobie przewidywane obliczenia otwartej pętli z dokładną korektą sprzężenia zwrotnego w celu lepszej reakcji na zmieniające się warunki

Kontroler jest zaprojektowany do pracy z czujnikami napięcia serii LX7-F, LX-TD i LX-TD-928 firmy Mitsubishi Electric.Detektory zewnętrzne z zgodnymi zakresami sygnałów wyjściowych mogą być stosowane przy dokładnej weryfikacji poziomu sygnału..

Tak, sterownik obsługuje native CC-Link IE Field Network Basic komunikacji przez standardowy sprzęt Ethernet, działający jako stacja niewolnicza do monitorowania wartości napięcia, stanu odczytu,i punktów odniesienia kontrolnych.

Po wykryciu utraty sygnału sterownik przechodzi na skonfigurowany bezpieczny tryb pracy, generuje sygnały alarmowe i może uruchomić awaryjne zatrzymanie, jeśli jest to wymagane w celu ochrony maszyny.

LE7-40GU-L używa końcówek sprężynowych zamiast końcówek śruby i zapewnia wyjścia tranzystorowe zamiast kontaktów relera, wymagając dostosowania okablowania obwodu zewnętrznego podczas wymiany.

Maszyny z wieloma strefami wymagają oddzielnych sterowników połączonych w sieci dla skoordynowanej pracy.
