1756-L8SP AB GuardLogix5580 Partner Safety Controller Plc 1756L8SP Nowy zamknięty

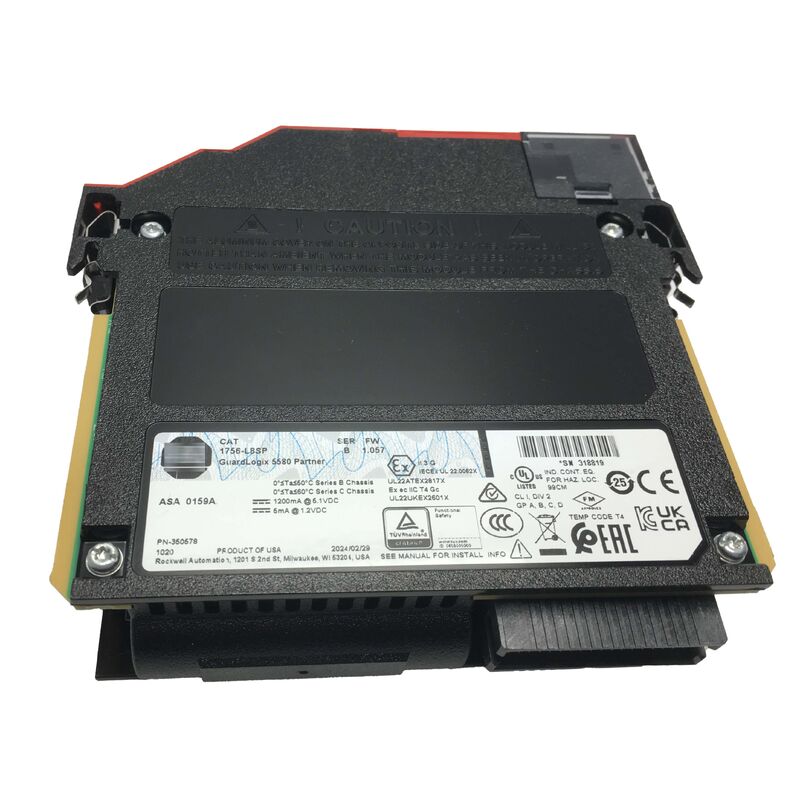

Allen-Bradley 1756-L8SP.
Numer katalogu:1756-L8SP
Producent:Rockwell Automation / Allen-Bradley
Rodzina produktów:GuardLogix 5580 / ControlLogix
Typ sterownika:Partner ds. bezpieczeństwa (współwykonawca dla SIL 3 / PLe)
Podwozie:ControlLogix serii C
Obudowa:Otwarte
Wyświetlacz:- Tak, proszę.
Poziom bezpieczeństwa:SIL 3 / PLe / Kategoria 4
Przegląd
1756-L8SP to kontroler GuardLogix 5580 Safety Partner Controller, dedykowany moduł koprocesora, który stanowi drugą połowę kompletnego systemu bezpieczeństwa GuardLogix 5580.Nie może samodzielnie wykonywać logiki..
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
W architekturze GuardLogix 5580 logika bezpieczeństwa jest wykonywana zarówno na głównym sterowniku, jak i partnerze bezpieczeństwa jednocześnie.Partner ds. bezpieczeństwa stale porównuje swoje wyniki z wynikami badania podstawowego.W przypadku niezgodności, jeżeli obaj procesorzy osiągają różne wnioski na podstawie tych samych danych dotyczących bezpieczeństwa, partner wywołuje awarię bezpieczeństwa, która przywraca system do bezpiecznego stanu.Ten 1oo2 (jeden na dwóch) redundantny model wykonania jest podstawą architektury bezpieczeństwa SIL 3 / PLe.
1756-L8SP instaluje się w gnieździe bezpośrednio po prawej stronie połączonego z nim sterownika głównego w każdym podwoziu ControlLogix serii C.Jest on skonfigurowany i zaprogramowany w ramach tego samego projektu Studio 5000 Logix Designer jako główny sterownik. Nie ma oddzielnego narzędzia programowania lub projektu dla partnera bezpieczeństwa.Program bezpieczeństwa pojawia się w projekcie Studio 5000 obok standardowych zadań, przy czym zadanie bezpieczeństwa jest automatycznie rozprowadzane między oba procesory.
Główne specyfikacje
| Parametry |
Wartość |
| Numer katalogu |
1756-L8SP |
| Producent |
Rockwell Automation / Allen-Bradley |
| Rodzina produktów |
GuardLogix 5580 |
| Typ sterownika |
Partner ds. bezpieczeństwa (wspólny podmiot przetwarzający, nie samodzielny) |
| Ocena bezpieczeństwa |
SIL 3 / PLe / Kategoria 4 |
| Kompatybilność podwozia |
W przypadku, gdy urządzenie jest wyposażone w urządzenie do sterowania prądem, należy zastosować następujące funkcje: |
| Pozycja otworu |
Bezpośrednio po prawej stronie sparowanego głównego sterownika |
| Wykorzystanie mocy |
5 mA @ 1,2 V prądu stałego; 1,2 A @ 5,1 V prądu stałego |
| Rozpraszanie mocy |
30,5 W |
| Rozpraszanie cieplne |
110,9 BTU/h |
| Temperatura pracy |
0 - 60°C (32 - 140°F) |
| Obudowa |
Otwarte |
| Wyświetlacz |
- Tak, proszę. |
| Certyfikaty |
Wymagania w odniesieniu do odnośników |
| Waga |
około 0,43 kg (0,94 funtów) |
Architektura bezpieczeństwa GuardLogix
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentTo jest prawdziwa różnica.
Tradycyjne architektury bezpieczeństwa wymagały oddzielnego, dedykowanego kontrolera bezpieczeństwa i dedykowanego narzędzia programowania bezpieczeństwa obok standardowego sterownika sterowania.
Główny sterownik GuardLogix 5580 obsługuje standardowe zadania automatyzacyjne (ruch, proces, dyskretne I/O) oraz wykonywanie zadań bezpieczeństwa w jego partycji pamięci ratingowej.1756-L8SP służy jako niezależny kanał weryfikacyjny dla przegrody bezpieczeństwa.
Po zakończeniu wykonania zadania bezpieczeństwa przez głównego administratora, partner ds. bezpieczeństwa weryfikuje wynik..Wszelkie niezgodności wskazują na potencjalną awarię i prowadzą do kontrolowanego przejścia do stanu bezpiecznego.
Architektura ta spełnia wymagania IEC 61508 i ISO 13849-1 odpowiednio dla aplikacji SIL 3 i PLe.z wielkością pamięci bezpieczeństwa określoną przez stosowany konkretny model kontrolera podstawowego.
Instalacja i konfiguracja
1756-L8SP zajmuje pojedynczy gniazdo podwozia.
Partner bezpieczeństwa nie może być zainstalowany w żadnej innej pozycji w stosunku do swojej podstawowej ̇ związek fizyczny z gniazdem jest częścią architektury sprzętowej.
Konfiguracja 1756-L8SP jest automatycznie obsługiwana w Studio 5000 Logix Designer, gdy tworzony jest główny projekt kontrolera GuardLogix.Partner bezpieczeństwa dodaje się do drzewa I/O projektu, jego oprogramowanie musi odpowiadać wersji oprogramowania podstawowego sterownika, a sygnatura bezpieczeństwa musi być identyczna na obu.Wymagania te są weryfikowane automatycznie podczas pobierania projektu i weryfikowane w czasie uruchamiania.
Dedykowany przycisk resetowania sprzętu na przednim panelu 1756-L8SP umożliwia resetowanie partnera bezpieczeństwa podczas sekwencji uruchamiania lub ponownego uruchamiania bez przerywania głównego sterownika.Jest to istotne w scenariuszach uruchomienia, w których konieczne jest wielokrotne ponowne uruchomienie zadań bezpieczeństwa.Przycisk nie ma wpływu podczas normalnej pracy, zapobiegając przypadkowym resetowaniom.
Rozważania dotyczące projektowania układu bezpieczeństwa
W zastosowaniach SIL 3 każdy sterownik GuardLogix 5580 wymaga dokładnie jednego partnera bezpieczeństwa 1756-L8SP.Moduł partnera jest obowiązkowym elementem sprzętowym. Podstawowy kontroler GuardLogix działający bez partnera jest ograniczony do możliwości SIL 2.Partner bezpieczeństwa podnosi system do poziomu SIL 3.
Przy projektowaniu systemów bezpieczeństwa z wykorzystaniem 1756-L8SP dokumentacja funkcji bezpieczeństwa musi uwzględniać kompatybilność oprogramowania stacjonarnego partnera bezpieczeństwa, układ gniazd podwozia,przydział pamięci bezpieczeństwa na głównym sterowniku, oraz wkład pary sterowników w czas reakcji bezpieczeństwa.Wszystkie te parametry zostały ustalone w dokumentacji walidacji bezpieczeństwa wymaganej przez IEC 61508 i ISO 13849-1 dla funkcji bezpieczeństwa aplikacji.
Częste pytania
P1: Czy 1756-L8SP może być używany z dowolnym kontrolerem głównym GuardLogix 5580, czy tylko z określonymi modelami?
1756-L8SP jest kompatybilny ze wszystkimi głównymi kontrolerami GuardLogix 5580 (1756-L81ES do 1756-L85ES).Wersja oprogramowania musi być zgodna między podstawowym i partnerem bezpieczeństwa to jest egzekwowane podczas pobierania projektu. Pamięć bezpieczeństwa dostępna do wykonania zadania bezpieczeństwa jest funkcją modelu głównego sterownika, a nie partnera bezpieczeństwa.używa pamięci bezpieczeństwa przydzielonej przez podstawowy.
P2: Co się stanie, jeśli 1756-L8SP zostanie usunięty z podwozia podczas pracy systemu?
Usunięcie partnera bezpieczeństwa z podwozia podczas pracy systemu powoduje natychmiastowe poważne uszkodzenie bezpieczeństwa.Główny kontroler GuardLogix wykrywa utratę komunikacji z partnerem bezpieczeństwa i nie może kontynuować wykonywania logiki bezpieczeństwa bez drugiego kanału weryfikacji. Jest to poprawne i oczekiwane zachowanie. Architektura bezpieczeństwa wymaga obydwu procesorów do działania SIL 3.
P3: Partner bezpieczeństwa wyświetla żółtą diodę LED.
Żółta dioda LED na 1756-L8SP zwykle wskazuje, że moduł działa, ale nie jest jeszcze zsynchronizowany z głównym sterownikiem lub że znajduje się w stanie niekrytycznej awarii.Może to wystąpić podczas początkowego uruchomienia, gdy wersje oprogramowania nie pasują, lub po pobraniu projektu, gdy podpis bezpieczeństwa jest ponownie ustalany. Sprawdź diagnostykę kontrolera w Studio 5000 pod kątem konkretnego kodu błędu.potwierdzenie kompatybilności oprogramowania układowego i zakończenie sekwencji weryfikacji pobierania i podpisu bezpieczeństwa.
P4: Czy 1756-L8SP ma wpływ na wykonywanie standardowych (nie związanych z bezpieczeństwem) zadań kontrolera podstawowego?
Nie. 1756-L8SP wchodzi w interakcję tylko z przedziałem zadań bezpieczeństwa głównego sterownika.Partner ds. bezpieczeństwa weryfikuje wykonanie zadań bezpieczeństwa bez zakłócania standardowego cyklu skanowania zadańTo jest podstawowa zaleta zintegrowanej architektury GuardLogix ∙ bezpieczeństwo i standardowe sterowanie współistnieją w tym samym sprzęcie bez wpływu na wydajność.
P5: Czy 1756-L8SP jest kompatybilny z aplikacjami GuardLogix 5570 (1756-L7SP)?
1756-L8SP jest partnerem bezpieczeństwa dla rodziny GuardLogix 5580 i nie jest kompatybilny z systemami GuardLogix 5570, które używają 1756-L7SP jako partnera bezpieczeństwa.Obie rodziny mają różną architekturę., platform firmware i wymagania dotyczące podwozia.Migracja z systemu bezpieczeństwa opartego na 5570 do systemu opartego na 5580 wymaga pełnej migracji aplikacji w Studio 5000 i ponownej walidacji funkcji bezpieczeństwa.
