R33B. Mitsubishi MELSEC iQ-R Serii Główny Podstawowy Jednostka ∙ 3-Slot Backplane / Surface Mounting / PLC Rack

R33B Główna jednostka bazowa The Backplane for Compact MELSEC iQ-R Systems

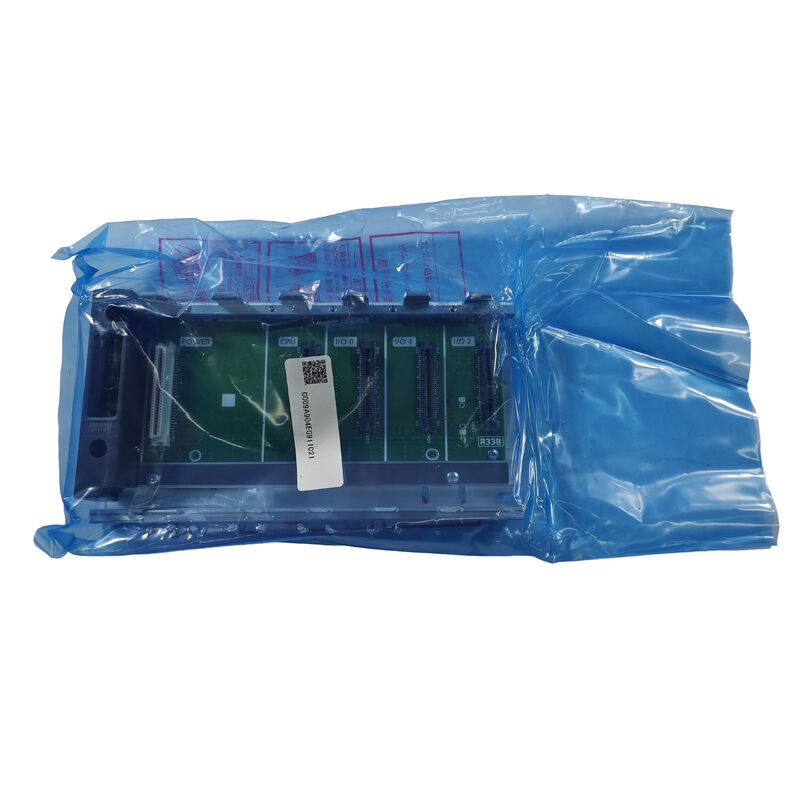

R33B to 3-slotowa podstawowa jednostka bazowa firmy Mitsubishi Electric dla platformy PLC serii MELSEC iQ-R. Podwozie tylnej płaszczyzny, które fizycznie zawiera i łączy moduł procesora, moduł zasilania,i moduły I/O lub moduły funkcjonalne w kompaktowej konfiguracji sterownikaJako "główna jednostka bazowa", R33B mieści moduł procesora bezpośrednio, odróżniając go od jednostek bazowych rozszerzeń, które łączą się z istniejącą bazą główną w celu uzyskania dodatkowej pojemności modułu.

Na 3 miejsca,R33B obsługuje najmniejszy poziom standardowej konfiguracji w zakresie podstawowej jednostki MELSEC iQ-R odpowiedni dla kompaktowych sterowników maszyn i aplikacji, w których liczba modułów całkowitych (CPU, źródło zasilania i niewielka liczba modułów I/O lub modułów funkcjonalnych) mieści się w tej minimalnej liczbie slotów.

Kluczowe informacje o produkcie

Funkcja głównej jednostki bazowej

R33B wykonuje trzy zintegrowane funkcje dla modułów zainstalowanych na nim:

Moduł dystrybucji mocy:Podłoga rozdziela moc z zainstalowanego modułu zasilania na każdy gniazdo modułu, eliminując konieczność podłączenia indywidualnego modułu.

Połączenie z systemem szybkiego ruchu:The MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds, obsługując wymagające wymagania dotyczące czasu skanowania w nowoczesnych aplikacjach sterowania ruchem i szybkiego wprowadzania/wyprowadzania.

Utrzymanie modułu fizycznego:Podłoga tylna zapewnia mechaniczną szybę montażową i strukturę przewodnika modułu, która utrzymuje każdy zainstalowany moduł w bezpiecznej pozycji,o pojemności nieprzekraczającej 10 W,.

Wnioski

Kompaktowe sterowniki maszyn:Małe i średnie narzędzia maszynowe, sprzęt opakowaniowy i systemy obsługi materiałów, w których logika sterowania i wymagania wprowadzania/wyprowadzenia pasują do konfiguracji 3-slotowego procesora centralnego / zasilania / wprowadzania/wyprowadzenia.

Rozproszone systemy architektury I/O:Applications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

Systemy sterowania sprzętem na podskoku:Oprogramowanie OEM i modułowe jednostki procesowe z samodzielnymi systemami sterowania, w których przestrzeń paneli jest ograniczona, a liczba I/O aplikacji jest skromna.

Systemy pilotażowe i testowe:Inżynieria stanowisk testowych, sterowania prototypami maszyn i systemów automatyki laboratoryjnej z wykorzystaniem minimalnej konfiguracji MELSEC iQ-R podczas rozwoju przed skalowaniem do systemu produkcyjnego.

Częste pytania

P1: Jaka jest różnica między "podstawową jednostką główną" a "podstawową jednostką rozszerzającą" w serii MELSEC iQ-R?

Główną jednostką bazową (taką jak R33B) jest tylna płaszczyzna, która bezpośrednio mieści moduł procesora. Jest podstawą w każdym systemie MELSEC iQ-R. An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirementKażdy system MELSEC iQ-R wymaga dokładnie jednej głównej jednostki bazowej; jednostki bazowe rozszerzenia są dodawane w razie potrzeby.

P2: Czy R33B może być rozbudowywany z rozszerzeniem jednostek bazowych, jeśli ostatecznie będzie potrzebne więcej niż 3 gniazda?

Tak platforma MELSEC iQ-R obsługuje łączenie jednostek bazowych rozszerzeń z główną jednostką bazową za pośrednictwem szlaku rozszerzeniowego systemu,zwiększenie całkowitej pojemności modułu poza liczbę automatów własnych podstawowej jednostki bazowej. Potwierdzić maksymalną liczbę etapów rozszerzenia i całkowitą liczbę modułów obsługiwanych przez konkretny model procesora zainstalowany w R33B,jako klasa wydajności procesora określa maksymalny rozmiar konfiguracji systemu.

P3: Czy R33B zawiera moduł zasilania, czy jest on kupowany oddzielnie?

Podstawowa jednostka R33B sama jest tylko płaszczyzną tylną. Moduł zasilania jest oddzielnym elementem zainstalowanym w jednym ze slotów jednostki bazowej (lub, w przypadku modeli procesora z zintegrowanym zasilania,wymóg ten może zostać zniesiony). potwierdzić wymagania zasilania z specyfikacji konkretnego modułu CPU,ponieważ niektóre typy procesorów MELSEC iQ-R zawierają zintegrowaną funkcję zasilania, która zmienia dostępne przydziały slotów.

P4: Jakie moduły procesora są kompatybilne z jednostką bazową R33B?

R33B jest przeznaczony do zakresu modułów procesora serii MELSEC iQ-R, ̇ w tym procesorów serii R, procesorów ruchowych,i standardowe programowalne procesory, które mają wspólny interfejs i protokół busów systemowych platformy iQ-R. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
