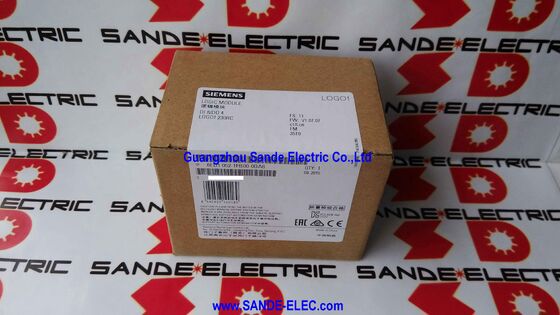

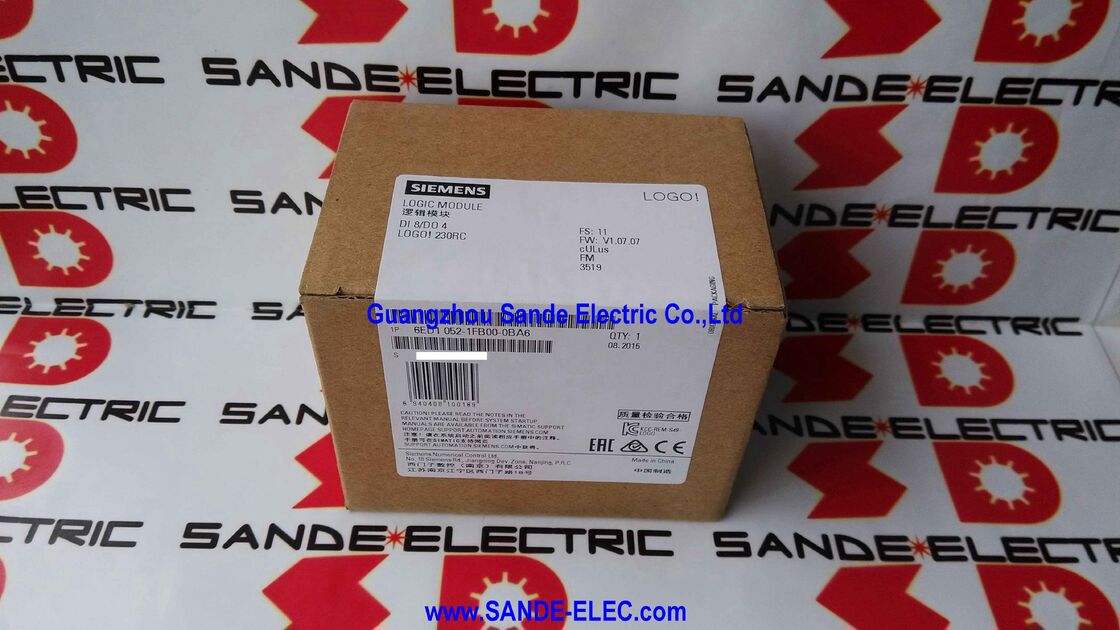

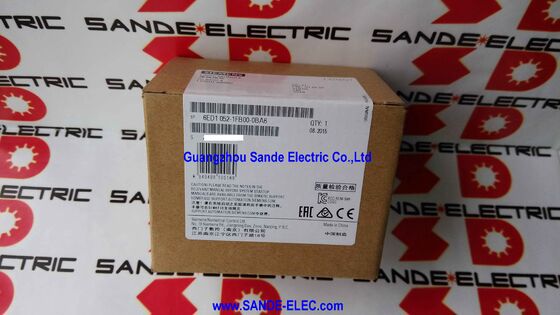

Siemens 6ED1052-1FB00-0BA6 | LOGO! 230RC Moduł logiczny — 115/230VAC, 8 wejść cyfrowych / 4 wyjścia przekaźnikowe, 200 bloków funkcyjnych, wbudowany wyświetlacz, możliwość rozbudowy, generacja 0BA6

Przegląd

Siemens 6ED1052-1FB00-0BA6 to LOGO! 230RC — wersja z wbudowanym wyświetlaczem najpopularniejszego urządzenia mikroautomatyki firmy Siemens dla środowisk 115V/230V AC/DC.

Zajmuje on wyróżniające miejsce w krajobrazie automatyki: zbyt inteligentny, by być panelem przekaźnikowym, zbyt kompaktowy i opłacalny, by uzasadnić pełny sterownik PLC, LOGO! wypełnia lukę między złożonym okablowaniem przekaźnikowym a właściwymi systemami PLC dla tysięcy małych zadań sterowania, które istnieją w zakładach przemysłowych, budynkach komercyjnych i zastosowaniach infrastrukturalnych.

Wariant 230RC działa bezpośrednio z sieci zasilającej AC, bez potrzeby stosowania oddzielnego transformatora 24V DC lub modułu zasilania.

Napięcie zasilania jest takie samo jak napięcie wejść terenowych — podłącz urządzenie bezpośrednio do sieci 115V lub 230V AC, a to samo napięcie zasila osiem wejść cyfrowych. Czujniki i przełączniki kompatybilne z 115V/230V AC podłącza się bezpośrednio do zacisków wejściowych.

Ta konstrukcja z bezpośrednim zasilaniem sieciowym znacznie upraszcza instalację w środowiskach, gdzie urządzenia terenowe pracujące na napięciu AC są normą — nie ma pośredniego zasilania DC do wymiarowania, instalacji ani konserwacji.

Cztery wyjścia przekaźnikowe zapewniają prawdziwą wszechstronność przełączania: bezpotencjałowe styki przekaźnikowe mogą przełączać różne napięcia na różnych kanałach wyjściowych, obsługiwać obciążenia rezystancyjne do 10A i sterować obciążeniami indukcyjnymi, takimi jak styczniki silnikowe, zawory elektromagnetyczne i rozruszniki pomp do 3A.

Ta elastyczność — w połączeniu z możliwością mieszania obciążeń 115V i 230V AC na różnych stykach przekaźnikowych — czyni 230RC naturalnym wyborem do sterowania urządzeniami mechanicznymi zasilanymi z sieci AC, gdzie wyjścia PLC muszą bezpośrednio przełączać rzeczywiste obciążenia sieciowe bez przekaźników pośredniczących.

Kluczowe specyfikacje

200 bloków funkcyjnych — Co mieści się w 200 połączeniach

Limit 200 bloków w LOGO! 0BA6 określa maksymalną liczbę połączeń logicznych, jakie może zawierać program obwodu.

Blok funkcyjny to każdy element — styk, cewka, timer, licznik, komparator, funkcja specjalna. Prosty obwód timera z opóźnieniem włączenia zużywa trzy bloki; kompleksowy program automatyki budynkowej zarządzający oświetleniem, wentylacją i dostępem może wykorzystać 150–180 bloków przed osiągnięciem limitu.

Limit 200 bloków komfortowo obsługuje zadania sterowania, do których LOGO! został zaprojektowany: zastąpienie panelu wyłączników czasowych, przekaźników i styków pomocniczych jednym programowalnym urządzeniem.

Dla zadań przekraczających 200 bloków — bardziej złożone sekwencjonowanie, większe systemy budynkowe, sterowanie wieloosiowe — odpowiednim krokiem w górę jest 0BA8 z 400 blokami lub SIMATIC S7-1200.

Wbudowany wyświetlacz — Więcej niż proste programowanie

Wyświetlacz w 230RC (oznaczenie "RC" obejmuje wyświetlacz; czysta wersja bez wyświetlacza to "RCo") zapewnia trzy funkcje operacyjne: modyfikację parametrów programu na miejscu za pomocą czterech przycisków nawigacyjnych bez potrzeby użycia komputera; do 40 tekstów komunikatów konfigurowalnych w Soft Comfort, które pojawiają się w odpowiedzi na warunki programu ("Pompa pracuje", "Drzwi otwarte — Alarm", "Zbiornik pusty"); oraz wyświetlanie w czasie rzeczywistym aktywnych odczytów timerów, wartości liczników i pomiarów analogowych.

Dla małych, samodzielnych instalacji, gdzie dedykowany HMI nie jest uzasadniony, własny wyświetlacz LOGO! zapewnia niezbędne informacje zwrotne o stanie przy zerowym dodatkowym koszcie sprzętu.

Możliwość rozbudowy — od 8 wejść do 24 wejść cyfrowych

Moduły rozszerzeń LOGO! podłącza się po prawej stronie jednostki bazowej poprzez bezpośrednie połączenie obok siebie — bez kabla magistrali, bez stelaża, bez skomplikowanych połączeń.

Moduły fizycznie łączą się ze sobą i elektrycznie poprzez boczne złącza, tworząc kompaktowy rząd na szynie DIN.

Maksymalna rozbudowana konfiguracja — 24 DI, 16 DO, 8 AI, 2 AO — jest osiągana poprzez dodanie odpowiedniej kombinacji modułów rozszerzeń LOGO! cyfrowych i analogowych.

Moduł komunikacyjny AS-Interface rozszerza LOGO! do sterowania maksymalnie 31 urządzeniami podrzędnymi AS-Interface; moduł KNX integruje LOGO! bezpośrednio z sieciami automatyki budynkowej.

FAQ

P1: Czy LOGO! 230RC można programować bezpośrednio na urządzeniu, czy zawsze wymagany jest komputer?

Obie opcje są możliwe. Urządzenie obsługuje bezpośrednie programowanie za pomocą klawiatury i czterech przycisków nawigacyjnych dla prostych obwodów. Dla złożonych programów z wieloma blokami, tekstami komunikatów i symulacją, LOGO! Soft Comfort V6 na komputerze jest znacznie bardziej wydajny.

Programy są przesyłane za pomocą kabla komputerowego; LOGO! działa następnie samodzielnie.

P2: Jakie obciążenia mogą bezpośrednio przełączać styki przekaźnikowe?

Styki 10A przy 230VAC przełączają do 2300W obciążenia rezystancyjnego. Obciążenia indukcyjne (styczniki, cewki elektromagnesów, pierwotne uzwojenia transformatorów) są ograniczone do 3A na styk — około 690W przy 230VAC.

Obciążenia silnikowe powyżej 3A powinny być sterowane przez zewnętrzny stycznik; przekaźnik LOGO! zasila cewkę stycznika, a stycznik obsługuje prąd silnika.

P3: Czy moduły rozszerzeń 0BA6 są kompatybilne z jednostkami bazowymi LOGO! generacji 0BA7 lub 0BA8?

Nie. Moduły rozszerzeń są specyficzne dla generacji — moduły 0BA6 działają tylko z jednostkami bazowymi 0BA6. Różne generacje używają różnych protokołów magistrali rozszerzeń i nie są wymienne.

Przy zakupie modułów rozszerzeń zamiennych lub dodatkowych, zawsze należy potwierdzić, czy generacja pasuje do zainstalowanej jednostki bazowej.

P4: Co dzieje się z programem LOGO! i wartościami retencyjnymi podczas awarii zasilania?

Program jest przechowywany w pamięci Flash nieulotnej i pozostaje niezmieniony przez nieograniczony czas podczas przerw w zasilaniu. Wartości retencyjne (liczniki, stany timerów, flagi skonfigurowane jako retencyjne) są zachowywane przez EEPROM bez baterii zapasowej. Wartości ni retencyjne resetują się do swoich początkowych wartości po włączeniu zasilania.

Wybór, które wartości mają być retencyjne, jest ustawiany w Soft Comfort podczas opracowywania programu.

P5: Jaka jest ścieżka aktualizacji, gdy zadanie przekroczy limit 200 bloków LOGO!?

Dla rozszerzonego zakresu I/O, moduły LOGO! AS-Interface dodają do 31 urządzeń terenowych bez zużywania pojemności logicznej LOGO!.

Gdy sam program przekroczy 200 bloków, następnym krokiem jest SIMATIC S7-1200, który oferuje 75KB lub więcej pamięci roboczej, PROFINET IO i pełny zestaw instrukcji PLC w porównywalnie kompaktowej obudowie na szynę DIN.
