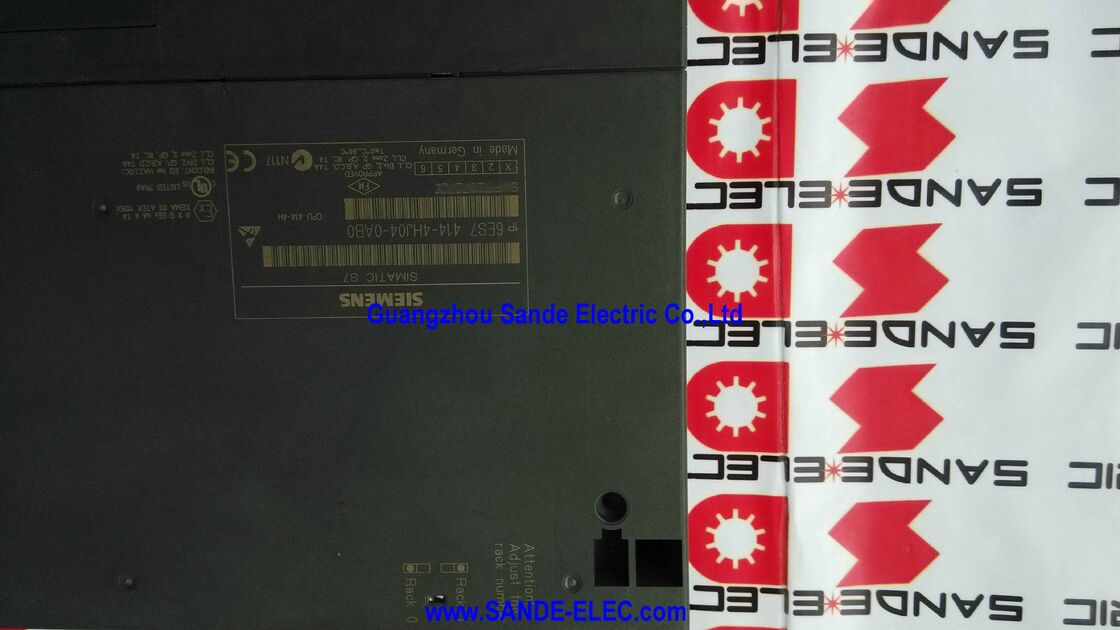

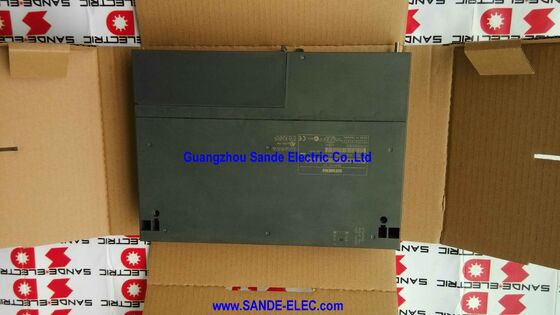

Siemens 6ES7414-4HJ04-0AB0 | SIMATIC S7-400H CPU 414H — Redundant Central Processing Unit, 1,4 MB Pamięci, 4 Interfejsy (1 MPI/DP + 1 DP + 2 Sync), 4,5W, 219×50×290mm, 1,07kg

Przegląd

Siemens 6ES7414-4HJ04-0AB0 to CPU 414H — jeden z centralnych procesorów w rodzinie sterowników SIMATIC S7-400H o wysokiej dostępności. Podobnie jak wszystkie procesory serii H, 414H jest zaprojektowany do pracy w parach: dwa identyczne procesory zainstalowane w dwóch oddzielnych szafach, połączone kablami synchronizacyjnymi światłowodowymi poprzez ich interfejsy synchronizacji i działające jednocześnie w tej samej konfiguracji redundantnej hot-standby.

Gdy jeden procesor ulegnie awarii, partner przejmuje natychmiast — w ciągu jednego cyklu skanowania — bez przerwy w kontrolowanym procesie.

6ES7414-4HJ04-0AB0 znajduje się na początku zakresu pamięci 414H, oferując łącznie 1,4 MB pamięci podzielonej równo między program i dane.

W porównaniu do swojego następcy w tej samej rodzinie (6ES7414-4HM14-0AB0, który podwaja pamięć do 2,8 MB), wariant 4HJ04 jest dobrze przystosowany do programów sterowania procesami o umiarkowanej złożoności — tych z rozbudowanym zarządzaniem pętlami PID i przetwarzaniem alarmów, ale nie wymagających bardzo dużych struktur programowych i danych z największych aplikacji ciągłego sterowania procesami.

Straty mocy 4,5 W i waga 1,07 kg odzwierciedlają kompaktowy, wydajnie zaprojektowany moduł — te wartości mają znaczenie w instalacjach wieloszafowych S7-400, gdzie wiele modułów dzieli wspólną szafę, a zarządzanie termiczne jest realnym zagadnieniem inżynieryjnym.

Przy 4,5 W, wkład termiczny CPU 414H jest niewielki nawet w w pełni obciążonej szafie.

Kluczowe specyfikacje

414H w zakresie CPU S7-400H

Platforma S7-400H oferuje wiele wariantów H-CPU, z których każdy zwiększa pojemność pamięci, aby dopasować się do skali programu automatyki. CPU 412H (6ES7412-3HJ14-0AB0) zaczyna się od 768 KB pamięci całkowitej — odpowiedni dla mniejszych jednostek procesowych.

CPU 414H o pojemności 1,4 MB (ten produkt) obsługuje programy o umiarkowanej wielkości i złożoności. CPU 414H o pojemności 2,8 MB (6ES7414-4HM14-0AB0) rozszerza się na większe programy ciągłego sterowania procesami. Na szczycie, warianty CPU 417H osiągają do 20 MB dla najbardziej złożonych programów automatyki całego zakładu.

Podział pamięci 1,4 MB w 4HJ04 — 700 KB danych i 700 KB programu — odzwierciedla zrównoważoną filozofię projektowania. Programy sterowania procesami zazwyczaj generują większe struktury danych niż równoważne programy sterowania maszynami, ze względu na szerokie zastosowanie obiektów danych procesowych (PDO), tabel alarmów i buforów historycznych.

Równy podział 700 KB/700 KB uwzględnia to, zapewniając znaczną pamięć danych obok pamięci programu.

Dla zakresu zastosowań, do którego przeznaczony jest 414H — sterowanie jednostką procesową, taką jak kolumna destylacyjna, sekcja reaktora lub etap oczyszczania wody — 700 KB pamięci programu mieści kilkaset pętli sterowania, powiązaną logikę alarmową i obsługę komunikacji z warstwą SCADA.

Podwójne interfejsy PROFIBUS DP — elastyczność sieci

Dwa interfejsy PROFIBUS DP w CPU 414H umożliwiają niezależne zarządzanie oddzielnymi sieciami urządzeń terenowych:

Interfejs MPI/DP połączony: Konfigurowalny jako MPI (do podłączenia terminala programistycznego i HMI) lub jako master PROFIBUS DP. Po skonfigurowaniu jako master DP, ten interfejs zarządza jedną grupą urządzeń terenowych PROFIBUS — na przykład siecią PROFIBUS dedykowaną napędom, pompom o zmiennej prędkości i rozrusznikom silników.

Dedykowany interfejs DP: Zawsze działa jako master PROFIBUS DP.

Ten interfejs zarządza drugą, niezależną siecią PROFIBUS — na przykład siecią dedykowaną aparaturze (czujniki ciśnienia, przepływu, temperatury) oddzieloną od sieci napędów.

Rozdzielenie napędów i aparatury na niezależne segmenty PROFIBUS jest powszechną praktyką projektową w automatyce procesowej.

Moduły napędowe generują znaczący ruch na magistrali (częste aktualizacje danych prędkości i momentu obrotowego) i mogą zużywać przepustowość PROFIBUS, co spowalnia szybkość aktualizacji aparatury.

Oddzielne segmenty, każdy na własnym interfejsie master DP, izolują te profile ruchu i zapewniają, że oba typy sieci osiągają wymagane szybkości aktualizacji niezależnie.

Synchronizacja i redundancja hot-standby

Dwa interfejsy modułów synchronizacji akceptują wtykane podmoduły synchronizacji światłowodowej IF 960. Podmoduły te łączą się z odpowiednimi podmodułami w szafie procesora partnerskiego za pomocą kabli światłowodowych, tworząc dwa niezależne, galwanicznie izolowane połączenia synchronizacyjne między dwiema szafami procesorów.

Obie szafy procesorów uruchamiają ten sam program jednocześnie, synchronizując swoje dane w każdym cyklu skanowania poprzez połączenia synchronizacyjne.

Jeśli aktywny procesor wykryje błąd sprzętowy, sygnalizuje procesorowi zapasowemu natychmiastowe przejęcie sterowania — procesor zapasowy posiada wszystkie aktualne dane i kontynuuje wykonanie bez restartu.

Z perspektywy urządzeń terenowych, cykle PROFIBUS są kontynuowane bez przerwy.

Dwa połączenia synchronizacyjne są obowiązkowe: jeśli jedno połączenie synchronizacyjne ulegnie awarii, system nadal działa, ale ze zmniejszoną redundancją — jedno połączenie utrzymuje synchronizację, podczas gdy alarm o błędzie nakazuje konserwacji przywrócenie drugiego połączenia przed wystąpieniem jakiegokolwiek zdarzenia krytycznego dla procesu.

FAQ

P1: Jak CPU 414H porównuje się do 412H i jak wybrać między nimi?

CPU 412H ma 768 KB pamięci całkowitej z jednym interfejsem MPI/DP i dwoma interfejsami synchronizacji — brak dedykowanego drugiego portu DP. CPU 414H ma 1,4 MB pamięci i dodaje drugi dedykowany interfejs master PROFIBUS DP.

Wybierz 412H, gdy program sterowania procesem jest zwarty i wystarcza jedna sieć PROFIBUS.

Wybierz 414H, gdy program wymaga więcej niż ~640 KB (pozostawiając pewien margines) lub gdy wymagane są dwie niezależne sieci PROFIBUS DP dla dużej liczby urządzeń terenowych.

P2: Czy CPU 414H może działać w standardowym trybie S7-400 (nie-H), jeśli zainstalowana jest tylko jedna jednostka?

Tak. Gdy zainstalowany jest tylko jeden CPU 414H lub gdy brakuje połączenia synchronizacyjnego między dwoma procesorami, procesor działa w trybie "pojedynczego działania" — uruchamia program użytkownika i normalnie steruje sieciami PROFIBUS, bez funkcji redundancji.

Procesor generuje alarm diagnostyczny wskazujący, że pełna redundancja nie jest dostępna.

Wszystkie funkcje sterowania procesem działają normalnie; jedynie automatyczna ochrona przed awarią jest niedostępna do czasu przywrócenia drugiego procesora i połączeń synchronizacyjnych.

P3: Czy STEP 7 jest jedynym środowiskiem programistycznym i czy TIA Portal jest obsługiwany?

CPU 414H jest programowany za pomocą Siemens STEP 7 Professional V5.4 SP4 lub nowszego — klasyczne środowisko STEP 7.

TIA Portal nie obsługuje rodziny CPU S7-400H do programowania. Istniejące projekty STEP 7 dla systemów S7-400H muszą pozostać w środowisku STEP 7 do rozwoju i konserwacji.

Dla nowych projektów PLC o wysokiej dostępności, Siemens oferuje S7-1500H jako platformę zastępczą zgodną z TIA Portal obecnej generacji.

P4: Jak wymienić 6ES7414-4HJ04-0AB0 w działającym systemie H — jaka procedura jest wymagana?

S7-400H obsługuje wymianę CPU online, podczas gdy procesor partnerski nadal działa.

Procedura wymiany: wyłączyć zasilanie szafy zawierającej uszkodzony procesor, fizycznie wymienić moduł procesora, przywrócić zasilanie do szafy — wymieniony procesor synchronizuje się z nadal działającym procesorem partnerskim poprzez połączenia synchronizacyjne i automatycznie powraca do statusu hot-standby.

Nie jest wymagane pobieranie programu (program znajduje się w pamięci działającego procesora i jest kopiowany do zamiennika podczas ponownej synchronizacji).

Zaleca się dopasowanie wersji firmware zamiennego procesora do działającego partnera, aby zapewnić kompatybilność.

P5: Jaka jest ścieżka migracji z CPU 414H do obecnej platformy Siemens?

Siemens zaleca SIMATIC S7-1500H jako platformę następcy. Procesory S7-1500H (1513H-1 PN, 1517H-3 PN) zapewniają porównywalną lub lepszą redundancję wysokiej dostępności z sieciami urządzeń terenowych opartymi na PROFINET, inżynierią TIA Portal i znacznie większą pamięcią.

Migracja obejmuje przeprojektowanie sprzętu (moduły S7-1500 nie są kompatybilne z szafami S7-400), konwersję programu z STEP 7 do TIA Portal (brak automatycznej konwersji kodu — wymagane jest ręczne przeprojektowanie) oraz przejście sieci z PROFIBUS na PROFINET IO dla urządzeń terenowych.

Jest to projekt kapitałowy, zazwyczaj realizowany podczas planowanego przestoju zakładu, a Siemens zapewnia narzędzia migracyjne i usługi inżynieryjne wspierające przejście.
