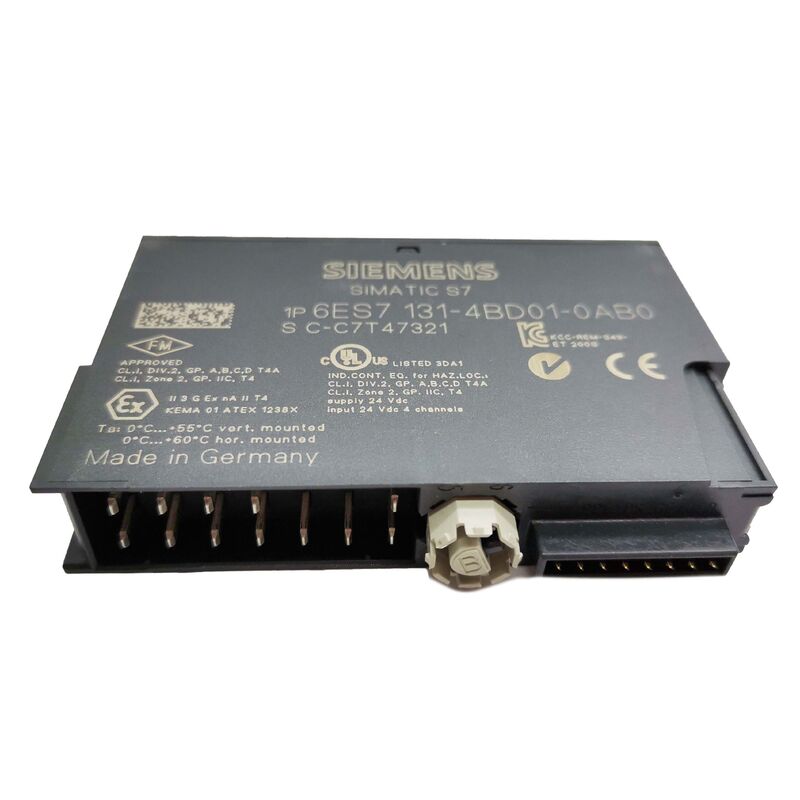

Siemens 6ES7131-4BD01-0AB0∙ SIMATIC ET 200S cyfrowy elektroniczny moduł 4DI DC24V HF ∙ 4 wejścia, 24V DC, wysoka funkcjonalność, 15mm, Hot-Swappable, diagnostyka LED

Przegląd

W sprawieSiemens 6ES7131-4BD01-0AB0jest 4DI DC24V HF the High Feature variant of the 4-channel 24V DC digital input module for the SIMATIC ET 200S distributed I/O system.

Położony o szerokości 15 mm na szynce modułu końcowego ET 200S, jest jednym z najcięższych modułów elektronicznych w rodzinie S7, and the ET 200S's architecture of combining electronics modules with separate terminal modules means this 15mm footprint is all the panel space the input channel requires — the wiring lives in the terminal module below, przetwarzanie sygnału znajduje się w module elektronicznym powyżej.

Filozofia projektowania systemu ET 200S polegała na umieszczeniu rozproszonego I/O jak najbliżej maszyny literalnie w punktach podłączenia siłownika i czujnika maszyny,zamiast przekierowywać kable sygnałowe z powrotem do centralnej szafy.

Każda stacja ET 200S jest zbudowana z modułu głowicy (IM 151-x), który obsługuje połączenie PROFIBUS DP lub PROFINET,następnie moduły zasilania i moduły elektroniczne w konfiguracji wymaganej przez maszynę.

Ponieważ każdy moduł elektroniczny jest własną fizycznie oddzielną jednostką, konfiguracja jest w pełni granularna: potrzebne są trzy wejścia cyfrowe i jeden analogiczny wyjście w konkretnym punkcie maszyny?Trzy moduły 2DI i jeden moduł 2AO, lub innych kombinacji, mogą być montowane tak, aby dokładnie odpowiadały wymaganiom I/O bez marnowania mocy.

4DI HF zapewnia cztery wejścia w gnieździe 15 mm do zastosowań, w których grupa czterech czujników binarnych łączniki bliskości, przełączniki graniczne,czujniki fotoelektryczne .

Określenie -0AB0 High Feature odróżnia ten moduł od standardowego wariantu -0AA0 (6ES7131-4BD01-0AA0).

Moduły High Feature w ekosystemie ET 200S zazwyczaj dodają możliwości diagnostyczne, opcje przypisania parametrów,lub dodatkowych trybów pracy poza podstawową funkcją wejścia/wyjścia, którą zapewnia wariant standardowy.

Dla 4DI, the High Feature variant offers extended diagnostic and parameter assignment functionality relevant to applications where channel-level fault detection and parameterisation from the PLC program (rather than fixed hardware wiring) are engineering requirements.

Główne specyfikacje

System modułów końcowych Dlaczego moduły i terminale są oddzielone

Podział ET 200S między moduły elektroniczne i moduły końcowe jest jedną z najbardziej praktycznych funkcji inżynieryjnych systemu,i bezpośrednio wpływa na sposób zakupu i instalacji 6ES7131-4BD01-0AB0.

W sprawiemoduł końcowyjest pasywną częścią: jest zamontowana na szybie DIN, zapewnia końce okablowania, które łączą się z czujnikami pola, i zawiera interfejs z łącznikiem, który przyjmuje moduł elektroniczny z góry.

Moduły końcowe są podłączone i pozostają w panelu na stałe.

W sprawiemoduł elektroniczny(ta jednostka) przyciska się do modułu końcowego od góry.

Zawiera wszystkie aktywne obwody przetwarzania sygnału ̇ filtrowanie wejścia, pomiar prądu, wyświetlacz LED i cyfrowy interfejs z autobusem ET 200S.

Moduł elektroniczny można usunąć i wymienić bez zakłócania ani jednego przewodu w poniższym module końcowym, który jest mechanizmem umożliwiającym wymianę na gorąco:moduł końcowy pozostaje podłączony i zasilany; zmienia się tylko moduł elektroniczny.

W przypadku awarii modułu wejściowego cyfrowego po latach produkcji, wymiana trwa kilka sekund.wprowadza się nowe 6ES7131-4BD01-0AB0, i wszystkie cztery kanały wejściowe są natychmiast z powrotem w służbie.

Bez ponownego podłączenia, bez sprawdzania etykiet kablowych, bez ryzyka błędnego podłączenia.

Kompatybilne moduły końcowe dla 4DI DC24V HF obejmują m.in. TM-P15S23-A1, TM-P15C23-A1 i TM-P15N23-A1pokryte, lub moduły końcowe w określonej konfiguracji.

Wysoka cecha w porównaniu ze standardem - Różnica -0AB0 i -0AA0

W ramach rodziny 4DI DC24V Siemens oferuje dwa warianty, które mają tę samą podstawową funkcję wejściową, ale różnią się rozszerzonymi możliwościami.

Standardowy wariant (6ES7131-4BD01-0AA0, sufiks -0AA0) to moduł o stałej funkcji: 4 wejścia przy napięciu 24 V prądu stałego, czas reakcji 3 ms, wskaźniki LED kanałowe i żadna dodatkowa konfiguracja poza tym, co jest podłączone.

Jest odpowiedni dla prostych aplikacji cyfrowych, w których dane wejściowe muszą być odczytywane i zgłaszane bez dodatkowego przetwarzania.

Wariant High Feature (6ES7131-4BD01-0AB0, sufiks -0AB0) dodaje możliwość parametryzacji.

Parametry mogą być przypisane do modułu za pomocą konfiguracji PROFIBUS DP/PROFINET, umożliwiając zachowanie funkcjonalne, takie jak generowanie alarmu diagnostycznego w przypadku zerwania przewodu wejściowego lub zwarcia,lub dostosowanie czasu filtra wejściowego, które należy ustawić z narzędzia inżynieryjnego i pobrać do modułu w ramach uruchomienia stacji.

W przypadku gdy aplikacja wymaga od sterownika sterowania sterowaniem sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowania sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniem sterowaniemModuł High Feature zapewnia to wykrycie.

Dla aplikacji, które po prostu muszą odczytywać zamknięcie kontaktu bez diagnostyki kanału, wariant Standard jest odpowiedni i tańszy.

Kompatybilność sygnału wejściowego

4DI DC24V HF akceptuje standardowe sygnały czujników dwukierunkowych i trójkierunkowych 24V DC

Trzyprzewodowe czujniki bliskości PNP (rodzaj źródła) łączą się bezpośrednio z końcówkami wejściowymi modułu, przy czym wyjście przełączania czujnika napędza pozytywne wejście, gdy jest aktywne.

Prąd wejściowy 7 mA przy napięciu 24 V mieści się w zakresie mocy prądu zanurzającego praktycznie wszystkich standardowych przełączników bliskości PNP firmy Siemens, Pepperl+Fuchs, Sick, Turck,i innych głównych producentów czujników.

Mechaniczne kontakty i przełączniki trzciny łączą się albo z sygnałem dodatnim (przełączanie L+ do terminala wejściowego) w konfiguracji dwukierunkowej.

Obwód wejściowy modułu zapewnia niezbędną ścieżkę prądu zlewu.

Two-wire sensors (with their characteristic leakage current even when open) may be compatible depending on the specific leakage current specification of the sensor — the module's input threshold must be below the leakage current for the input to read correctly in the open stateWiększość nowoczesnych czujników dwuprzewodowych ma prądy wycieku znacznie poniżej 1 mA, co jest poniżej progu włączenia wejścia, więc prawidłowe wykrycie stanu 0/1 jest utrzymywane.

Częste pytania

P1: Czy urządzenie 6ES7131-4BD01-0AB0 może być używane z stacją ET 200S skonfigurowaną zarówno do PROFINET, jak i PROFIBUS DP?

Tak. Moduły elektroniczne w ET 200S łącznie z tym modułem 4DI HF są kompatybilne z całą gamą modułów interfejsu ET 200S: IM 151-1 dla PROFIBUS DP, IM 151-3 PN dla PROFINET,i IM 151-7 CPU do samodzielnej pracy.

Sam moduł 4DI HF nie posiada interfejsu przycisku pola; komunikuje się za pośrednictwem przycisku ET 200S do dowolnego modułu głowicy.

Zmiana modułu głowicy z PROFIBUS na PROFINET nie wymaga zmiany modułów sygnału.

P2: Moduł wymaga modułu końcowego.

The electronics module clips onto the terminal module through a snap-fit mechanism — the electronics module is aligned over the terminal module with its backplane connector positioned over the terminal module's mating connector, a następnie nacisnąć w dół, aż zakładka zamykająca się w miejscu.

Procedura odwrotna (podniesienie karty odłączenia i pociągnięcie modułu elektronicznego w górę) umożliwia odłączenie modułu elektronicznego bez narzędzi.

Do końcówek okablowania terenowego modułu końcowego dostępne są z przodu, niezależnie od tego, czy moduł elektroniczny jest zainstalowany, czy też usunięty.

P3: W arkuszu danych wymieniono czas odpowiedzi 3 ms. Czy jest to opóźnienie od zmiany stanu wejścia do aktualizacji danych PROFIBUS?

The 3ms figure is the electronics module's own input filter and processing time — the delay between the input terminal voltage changing state and the module's internal register reflecting the new state.

Jest to niezależne od opóźnienia transmisji PROFIBUS DP, które zależy od skonfigurowanego czasu cyklu przycisku i cyklu skanowania master DP.

całkowita opóźnienie od zmiany stanu czujnika do aktualizacji obrazu procesu procesora S7 wynosi sumę czasu filtracji wejścia (~ 3 ms),czas cyklu autobusu PROFIBUS DP (zwykle 1 ̊10 ms w zależności od konfiguracji)W celu dokładnej analizy czasu, wszystkie trzy elementy muszą być sumowane.

P4: Czy 6ES7131-4BD01-0AB0 jest nadal dostępny i jaki jest obecny zamiennik Siemens?

Seria ET 200S, w tym ten moduł, została wycofana z produkcji przez Siemens.który zapewnia podobną modułową funkcjonalność I/O w bardziej kompaktowym kształcie, z PROFINET jako podstawowym interfejsem komunikacyjnym.

W przypadku istniejących instalacji ET 200S w trakcie konserwacji 6ES7131-4BD01-0AB0 pozostaje dostępny za pośrednictwem kanału przemysłowej elektroniki nadwyżkowej i rynku wtórnego.

Siemens nadal oferuje wsparcie w zakresie części zamiennych dla ET 200S przez określony okres po zaprzestaniu produkcji, zgodnie z dokumentacją dotyczącą stanu cyklu życia produktu.

P5: Czy ten sam moduł końcowy może być używany zarówno z wariantami standardowymi (-0AA0) jak i wysokiej jakości (-0AB0) modułu 4DI?

Standard i High Feature 4DI DC24V mają ten sam mechaniczny interfejs i wyświetlacz.

Moduł końcowy podłączony do modułu standardowego 6ES7131-4BD01-0AA0 może przyjmować moduł 6ES7131-4BD01-0AB0 High Feature bez żadnych zmian podłączonych.

Różnica funkcjonalna między tymi dwoma wariantami jest realizowana w samym module elektronicznym i w przypisaniu parametrów PROFIBUS/PROFINET, a nie w okablowaniu końcowym.Ta zamienność ułatwia zastępowanie zapasów: jeden zapas modułów o wysokiej charakterystyce może zastąpić zarówno moduły standardowe, jak i moduły o wysokiej charakterystyce w istniejącej instalacji ET 200S.
