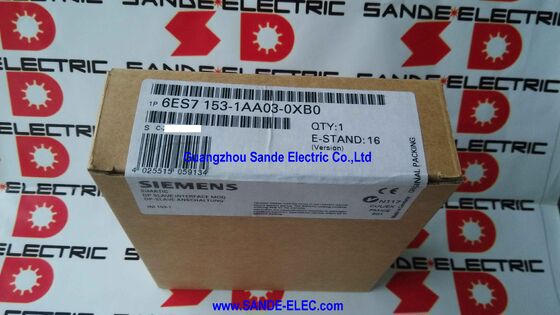

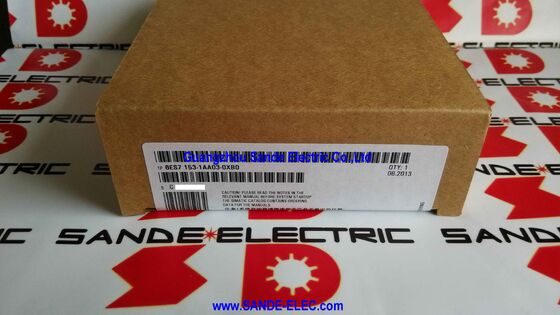

Symatic DP, Interface IM 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0

Siemens 6ES7153-1AA03-0XB0 | SIMATIC ET 200M IM 153-1 DP ST — Interfejs PROFIBUS DP / Maks. 8 modułów S7-300 / 24VDC / 350mA / 5ms mostkowanie / 3W

Interfejs łączący ET 200M z PROFIBUS

IM 153-1 DP ST to moduł interfejsu PROFIBUS DP znajdujący się na czele każdej stacji rozproszonych wejść/wyjść ET 200M. Bez tego moduły sygnałowe w szafie ET 200M nie mają połączenia sieciowego — IM 153-1 sprawia, że ​​stacja jest widoczna dla mastera PROFIBUS DP, zarządza cykliczną wymianą danych we/wy i dystrybuuje dane komunikacyjne do zainstalowanych modułów sygnałowych S7-300 na wewnętrznej płycie montażowej stacji.

IM 153-1 DP ST to wariant standardowy, a nie wersja High Feature (IM 153-2 HF). Obsługuje do 8 modułów sygnałowych S7-300 na stację, standardową wymianę cykliczną PROFIBUS DP i podstawową diagnostykę stacji. Nie ma redundancji, trybu izochronicznego ani usług acyklicznych DP V1. W przypadku instalacji, w których stacja potrzebuje jedynie niezawodnej cyklicznej wymiany we/wy bez synchronizacji taktowania lub inteligentnego zarządzania urządzeniami, IM 153-1 DP ST zapewnia wszystko, czego potrzeba przy niższych kosztach i złożoności niż wariant HF.

Czas zmagazynowania energii wynoszący 5 ms gwarantuje, że moduł będzie kontynuował pracę nawet w przypadku krótkich spadków zasilania — przejściowych zakłóceń w zasilaniu szafy 24 V DC, które są powszechne w pobliżu przetwornic częstotliwości i urządzeń rozruchowych silników. Krótkie przerwy, które w przeciwnym razie spowodowałyby przerwanie pracy stacji na magistrali PROFIBUS i wymagałyby ponownego uruchomienia, są mostkowane bez utraty danych.

Kluczowe dane techniczne

Scenariusze zastosowań

Rozproszona szafa we/wy w sekcji maszyny:Szafa ET 200M zainstalowana w lokalnym podpanelu w pobliżu sekcji maszyny, podłączona do głównego procesora S7-300 lub S7-400 poprzez PROFIBUS DP. IM 153-1 DP ST zarządza komunikacją poprzez główny kabel PROFIBUS; okablowanie terenowe czujników i siłowników w tej sekcji łączy się lokalnie.

Wymiana w istniejących systemach opartych na PROFIBUS:Wiele systemów S7-300, S7-400 i PCS 7 zbudowanych w oparciu o PROFIBUS DP ze stacjami ET 200M jest nadal produkowanych. W przypadku awarii IM 153-1 zastąpienie go tym samym IM 153-1 DP ST przywraca stację bez żadnych zmian konfiguracji — adres PROFIBUS jest ustawiany za pomocą przełącznika obrotowego tak, aby odpowiadał oryginałowi, a znajdujący się pod nim bank modułów sygnałowych pozostaje nienaruszony.

Panele terenowe przemysłu przetwórczego:ET 200M z IM 153-1 DP ST jest standardem w polowych skrzynkach przyłączeniowych w przemyśle procesowym, gdzie przetworniki analogowe i dyskretne urządzenia polowe łączą się z magistralą PROFIBUS DP. Do 8 modułów sygnałowych na stację obsługuje rozsądną liczbę urządzeń obiektowych z jednego punktu dystrybucji.

Ekonomiczne standardowe wejścia/wyjścia bez redundancji:Tam, gdzie dostępność stacji podczas przełączania awaryjnego sterownika jest zarządzana na poziomie mastera PROFIBUS (S7-400H z podwójnymi masterami DP), często wystarczające są standardowe stacje IM 153-1 DP ST. Architektura redundancji znajduje się po stronie mastera; stacja po prostu ponownie łączy się z aktywnym modułem głównym.

Często zadawane pytania

P1: Czym różni się IM 153-1 DP ST od IM 153-2 HF?

IM 153-1 DP ST obsługuje do 8 modułów S7-300 wyłącznie ze standardową cykliczną wymianą PROFIBUS DP – bez redundancji, bez trybu izochronicznego, bez usług acyklicznych DP V1, bez znacznika czasu. IM 153-2 HF obsługuje do 12 modułów, redundancję stacji (połączenie redundantne z podwójnym DP), tryb izochroniczny i acykliczny dostęp do parametrów DP V1. Dla instalacji standardowych należy podać IM 153-1 DP ST; IM 153-2 HF dla stacji wymagających redundancji lub pracy izochronicznej.

P2: Jak ustawiony jest adres stacji PROFIBUS?

Za pomocą obrotowego selektora adresu na przedniej stronie modułu. Ustaw adres odpowiadający wartości przypisanej do tego urządzenia podrzędnego w konfiguracji sprzętowej STEP 7 urządzenia głównego DP. Niedopasowanie pomiędzy fizycznym selektorem a skonfigurowanym adresem aktywuje diodę LED BF (Bus Fault) i wyklucza stację z cyklu magistrali PROFIBUS do czasu skorygowania.

P3: Co stanie się z wyjściami ET 200M, jeśli połączenie PROFIBUS zostanie utracone?

Watchdog PROFIBUS modułu wygasa, gdy w skonfigurowanym czasie nie zostanie odebrany żaden ważny telegram DP. Po przekroczeniu limitu czasu stacja ET 200M przechodzi w stan bezpieczny — moduły wyjściowe zazwyczaj odłączają zasilanie od wszystkich wyjść lub przechowują ostatnie wartości, w zależności od tego, jak parametry modułu zostały ustawione w konfiguracji sprzętowej STEP 7. Reakcję można skonfigurować dla każdej stacji podczas uruchamiania.

P4: Czy moduły sygnałowe S7-300 dowolnej wersji mogą być używane z IM 153-1 DP ST?

Tak. IM 153-1 DP ST jest kompatybilny z pełną gamą S7-300 SM (moduły sygnałowe), FM (moduły funkcyjne) i CP (procesory komunikacyjne), które mieszczą się w szafie ET 200M, aż do maksymalnie 8 modułów. Potwierdź zgodność dowolnych specjalistycznych funkcji lub modułów komunikacyjnych z dokumentacją produktu Siemens.

P5: Skąd pochodzi 6ES7153-1AA03-0XB0?

Poprzez rynek części zamiennych Siemens ET 200M — kanały serwisowe firmy Siemens, dealerzy części zamiennych do automatyki przemysłowej i sprawdzeni dostawcy nadwyżek. IM 153-1 AA03-0XB0 to szeroko stosowany moduł interfejsu ET 200M; dostępność na rynku wtórnym jest ogólnie niezawodna. Potwierdź pełny numer części, w tym wersję AA03-0XB0, z etykiety zainstalowanego modułu — sąsiednie wersje IM 153-1 (AA00, AA01, AA02) są funkcjonalnie kompatybilne, ale AA03 jest najnowszą wersją z tej serii.
