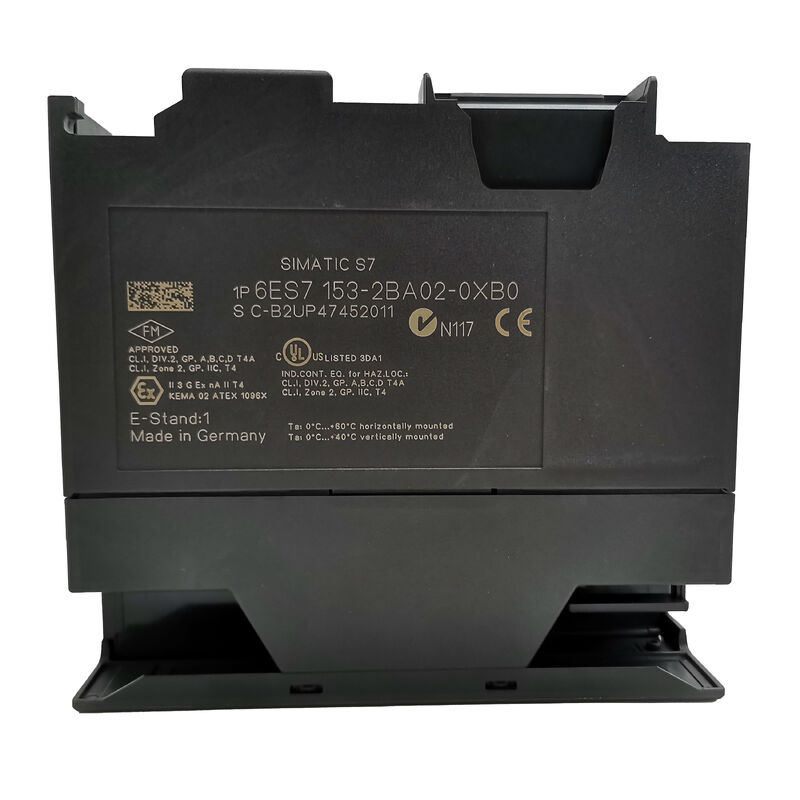

6ES7153-2BA02-0XB0 | SIMATIC ET 200M IM 153-2 DP High Feature — 12 modułów / Redundancja / Izochronne znaczniki czasu / Rozszerzony HART / Łącze DP/PA / 24VDC

Moduł interfejsu ET 200M o pełnych możliwościach — co odróżnia HF od innych wariantów IM 153-2

W rodzinie ET 200M istnieje kilka wariantów IM 153-2, które różnią się pod względem wpływu na projekt systemu w większym stopniu, niż sugerują ich podobne nazwy. 6ES7153-2BA02-0XB0 zajmuje najwyższą pozycję w hierarchii możliwości IM 153-2:

Pierwszą praktyczną zaletą jest pojemność stacji mieszczącej 12 modułów. Standardowa stacja z 8 modułami obsługuje większość konfiguracji. Stacja 12-modułowa obsługuje instalacje z gęstymi analogowymi wejściami/wyjściami, kombinacjami modułów cyfrowych, analogowych i funkcjonalnych lub węzłami z dużą ilością oprzyrządowania, gdzie limit 8 modułów wymusza podzielenie logicznej grupy wejść/wyjść na dwie oddzielne stacje.

Kompatybilność DP/PA Link i Y-Link to drugi kluczowy wyróżnik. Wariantu 2AA02 nie można używać w architekturach DP/PA Link — jedynie seria 2BA może służyć jako moduł interfejsu w ramach DP/PA Link lub Y-Link. W przypadku systemów automatyzacji procesów, które integrują urządzenia obiektowe PROFIBUS PA (przetworniki ciśnienia i przepływu z komunikacją PA) poprzez łącze DP/PA, poprawną specyfikacją jest 2BA02.

Kluczowe dane techniczne

Izochroniczne znaczniki czasu — 32 sygnały na szczelinę

2BA02 obsługuje izochroniczne oznaczanie czasem do 128 cyfrowych sygnałów wejściowych w stacji składającej się z 12 modułów, z maksymalnie 32 sygnałami na pojedyncze gniazdo. Tryb izochroniczny synchronizuje przechwytywanie danych modułu z cyklem magistrali PROFIBUS DP — zdarzenia są oznaczane czasem w odniesieniu do zegara magistrali, a nie do swobodnie działającego lokalnego timera. Zapewnia to odniesienie czasowe spójne z cyklem programu sterownika, a nie niezależne przesunięcie zegara na poziomie modułu.

W przypadku rejestrowania sekwencji zdarzeń w zakładach produkcyjnych – rekonstrukcji dokładnej kolejności alarmów przyrządów, zmian stanu zaworów lub zadziałań blokad po incydencie – izochroniczne znaczniki czasu zapewniają kryminalistyczną precyzję, której nie są w stanie zapewnić niezsynchronizowane znaczniki 10 ms. Zastosowania obejmujące systemy ochrony elektrowni, blokady bezpieczeństwa rafinerii i rejestrowanie zdarzeń w procesach wsadowych zależą od tej możliwości.

Rozszerzona inicjatywa HART i Slave

Rozszerzone zmienne wtórne HART:Standardowa transmisja HART obejmuje zmienną podstawową i ograniczone dane procesowe. 2BA02 rozszerza przepustowość danych HART o zmienne wtórne – dodatkowe pomiary z przetworników wielu zmiennych (ciśnienie, temperatura, przepływ z jednego przyrządu) bez dodatkowego okablowania. Te dodatkowe wartości są dostępne w danych procesowych stacji w programie sterownika.

Inicjatywa Slave dla Drive ES i Switch ES:Moduł może niezależnie inicjować acykliczną komunikację PROFIBUS DPV1 — wysyłając żądania do Drive ES (dostęp do parametrów napędu) i Switch ES (inteligentna rozdzielnica) bez czekania, aż DP master zainicjuje transakcję. Zmniejsza to opóźnienia w cyklach odczytu/zapisu parametrów w aplikacjach do zarządzania parametrami napędu.

Scenariusze zastosowań

Stacje DP/PA Link w automatyzacji procesów:Oprzyrządowanie procesowe na PROFIBUS PA łączy się ze sterownikiem S7 poprzez łącze DP/PA. Moduł 2BA02 służy jako moduł interfejsu dla sekcji we/wy ET 200M łącza DP/PA Link — konfiguracji, której 2AA02 nie obsługuje.

Gęste węzły oprzyrządowania:12 modułów analogowych w centralnej szafie rozdzielczej oprzyrządowania — wejścia ciśnienia, temperatury, przepływu i poziomu — wszystko w jednej stacji ET 200M. Izochroniczny znacznik czasu rejestruje sekwencję zmian zmiennych procesowych podczas zdarzeń krytycznych.

Monitorowanie napędu za pomocą przyrządów HART:Stan napędu VFD poprzez Slave Initiative + wielowymiarowe dane z przetwornika HART poprzez rozszerzone zmienne wtórne — oba dostępne z jednej stacji 2BA02 bez dodatkowego sprzętu.

Często zadawane pytania

P1: Jaka jest różnica funkcjonalna pomiędzy 2BA02 i 2BA82 (6ES7153-2BA82-0XB0)?

Obydwa są wariantami IM 153-2 HF obsługującymi 12 modułów, redundancję, izochroniczne znaczniki czasu i łącze DP/PA. 2BA82 to nowsza wersja sprzętu z nieco zaktualizowaną charakterystyką elektryczną (prąd znamionowy 650 mA w porównaniu z 600 mA) i poprawionym oprogramowaniem sprzętowym. W przypadku zainstalowanych systemów korzystających z 2BA02, bezpośrednia wymiana 2BA02 zapewnia identyczną kompatybilność oprogramowania sprzętowego. 2BA82 i następca 2BA10 zapewniają te same możliwości funkcjonalne.

P2: Dlaczego 2BA02 jest kompatybilny z DP/PA Link, podczas gdy 2AA02 nie jest?

Łącze DP/PA wymaga, aby moduł interfejsu obsługiwał usługi acykliczne DPV1, rozszerzoną diagnostykę i specyficzny profil PROFIBUS DP slave zdefiniowany dla działania łącza DP/PA. Seria 2BA implementuje te rozszerzone możliwości DPV1. Seria 2AA nie obejmuje rozszerzeń profilu DPV1 po stronie urządzenia podrzędnego wymaganych do funkcji interfejsu DP/PA Link. Jest to różnica w architekturze oprogramowania sprzętowego i sprzętu, a nie ustawienie konfiguracyjne.

P3: Czy w 12 gniazdach można zainstalować moduły FM i CP, czy tylko moduły sygnałowe?

Dowolna kombinacja modułów sygnałowych (SM), modułów funkcyjnych (FM) i procesorów komunikacyjnych (CP) S7-300 dopuszczona do użytku w ET 200M może wypełnić 12 gniazd. Liczniki FM 350-1/2, sterowniki krzywkowe FM 352 i moduły CP dla PROFIBUS lub AS-Interface działają w stacji 2BA02 tak samo, jak w centralnej szafie S7-300. Łączna liczba SM + FM + CP nie może przekraczać 12.

P4: Co oznacza adres stacji PROFIBUS 801Eh?

801Eh to VendorID (identyfikator producenta i rodziny urządzeń) zakodowany w pliku GSD tego modułu. Pojawia się w narzędziu konfiguracji sieci PROFIBUS DP i potwierdza tożsamość modułu, gdy master DP tworzy tabelę stacji. Rzeczywisty adres magistrali PROFIBUS (1–125) ustawia się niezależnie za pomocą przełącznika DIL na płycie czołowej modułu.

P5: Jakie narzędzie programistyczne konfiguruje stację 2BA02 w projekcie S7?

KROK 7 Konfiguracja sprzętowa HW Config (Classic) lub TIA Portal obsługuje stację ET 200M — przydzielanie adresu PROFIBUS, konfigurowanie, które moduły zajmują które sloty oraz włączanie znacznika czasu i parametrów HART. Zanim moduł pojawi się w katalogu sprzętu, należy zainstalować plik GSD dla 2BA02 w środowisku programistycznym. Pliki GSD są dostępne w repozytorium dokumentacji produktu.
