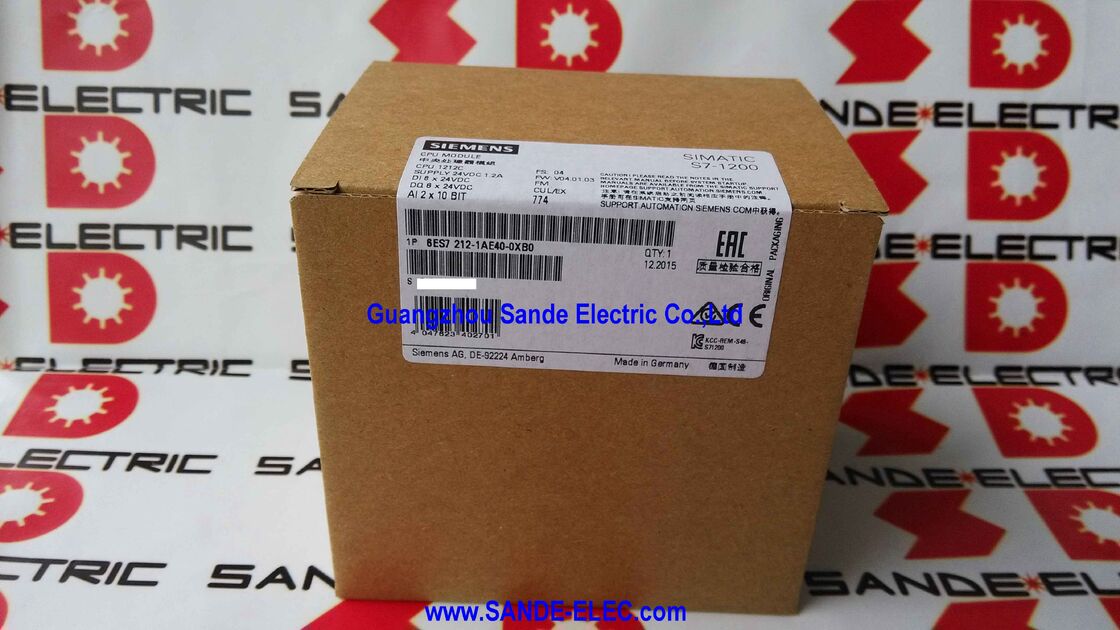

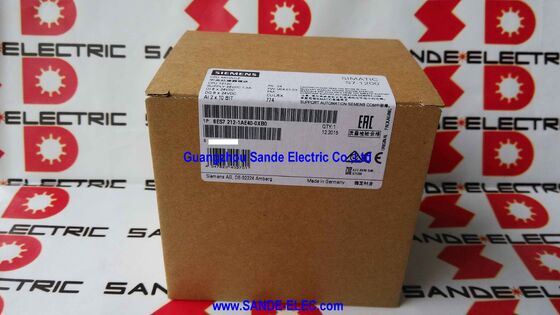

Kompaktowy procesor 6ES7212-1AE40-0XB0 6ES7 212-1AE40-0XB0

Siemens 6ES7212-1AE40-0XB0 | SIMATIC S7-1200 CPU 1212C DC/DC/DC — 8 DI / 6 DO / 2 AI / 100KB / PROFINET / FW V4.7 / TIA Portal V20+

Zintegrowane I/O Plus PROFINET — gotowe do pracy po wyjęciu z pudełka

CPU 1212C to kompaktowy sterownik średniej klasy firmy Siemens z rodziny S7-1200. Oznaczenie DC/DC/DC określa pełny profil elektryczny: zasilanie 24 V DC, wejścia cyfrowe 24 V DC, cyfrowe wyjścia tranzystorowe 24 V DC – standardowa konfiguracja nowoczesnych central 24 V. Osiem wejść cyfrowych, sześć wyjść tranzystorowych i dwa wejścia analogowe 0–10 V są zintegrowane w obudowie procesora. W przypadku małych i średnich zastosowań nie są wymagane oddzielne moduły sygnałowe.

Tranzystor DO jest znaczący: w przeciwieństwie do wyjść przekaźnikowych, wyjścia tranzystorowe przełączają obciążenia DC bez odbijania styków, działają przy znacznie wyższych częstotliwościach cykli i nie mają mechanicznego limitu zużycia. W przypadku wyjść sterujących resetowaniem czujników zbliżeniowych, szybko działających zaworów elektromagnetycznych lub przekaźników półprzewodnikowych właściwym wyborem są wyjścia tranzystorowe — dostępne są warianty wyjść przekaźnikowych (DC/DC/RLY) do zastosowań wymagających izolacji galwanicznej lub przełączania obciążenia AC.

Zintegrowany port PROFINET (1 × RJ45) umożliwia CPU 1212C podłączenie do rozproszonych stacji we/wy ET 200, napędów i urządzeń obsługujących PROFINET oraz paneli HMI przez Ethernet – bez oddzielnego procesora komunikacyjnego. Programowanie, komunikacja HMI i komunikacja z urządzeniami obiektowymi korzystają z tego samego połączenia Ethernet.

Kluczowe dane techniczne

Scenariusze zastosowań

Kompaktowe sterowanie maszyną:Sprzęt pakujący, maszyny do napełniania i małe systemy przenośników, w których cała logika sterowania mieści się w jednej obudowie procesora, z wejściami czujników i wyjściami siłowników podłączonymi bezpośrednio do terminali na płycie procesora.

Monitorowanie procesu za pomocą wejść analogowych:Dwa wejścia analogowe 0–10 V umożliwiają bezpośredni odczyt przetworników ciśnienia, przepływu lub poziomu – co wystarcza do prostego monitorowania procesu z jedną zmienną bez konieczności dodawania modułu sygnału analogowego.

Wymiana panelu i wsparcie w cyklu życia:CPU 1212C z oprogramowaniem sprzętowym V4.7 jest kompatybilny z TIA Portal V20+ — platformą obecnej generacji zarówno dla nowych projektów, jak i aktualizacji z wcześniejszych instalacji S7-200 lub kompaktowych S7-300.

Mała instalacja HVAC i automatyka budynkowa:Sterowanie prędkością wentylatora poprzez napęd podłączony do PROFINET, monitorowanie położenia przepustnicy poprzez wejście analogowe, sterowanie sekwencyjne poprzez cyfrowe wejścia/wyjścia – wszystko z jednej kompaktowej jednostki na szynę DIN.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy wersjami DC/DC/DC i DC/DC/RLY?

DC/DC/DC zapewnia tranzystorowe (półprzewodnikowe) wyjścia cyfrowe przełączające obciążenia 24 V DC. DC/DC/RLY zapewnia wyjścia przekaźnikowe przełączające zarówno obciążenia AC, jak i DC. Wybierz DC/DC/DC do szybkiego przełączania obciążeń DC bez zużycia mechanicznego; wybierz DC/DC/RLY, gdy wyjścia muszą przełączać obciążenia AC lub gdy wymagana jest izolacja obciążenia od zasilania PLC.

P2: Czy do procesora 1212C można dodać dodatkowe moduły we/wy?

Tak. Płytki sygnałowe (SB) podłącza się bezpośrednio do przodu procesora i dodaje 1 kanał DI, DO, AI lub AO. Moduły sygnałowe (SM) podłącza się do prawej szyny rozszerzeń procesora. CPU 1212C obsługuje 2 moduły rozszerzeń SM i 1 SB. W przypadku więcej niż 2 modułów SM wymagany jest procesor 1214C lub 1215C.

P3: Czy wymagana jest karta pamięci Micro, tak jak w przypadku procesorów S7-300?

Nie. CPU 1212C posiada zintegrowaną pamięć Flash — przechowywanie programów nie wymaga zewnętrznej karty pamięci. Opcjonalna karta pamięci SIMATIC może być używana do tworzenia kopii zapasowych projektów, aktualizacji oprogramowania sprzętowego i przesyłania programów pomiędzy procesorami, ale nie jest ona wymagana do normalnej pracy.

P4: Jakie oprogramowanie inżynieryjne jest wymagane?

TIA Portal z pakietem STEP 7 Basic lub STEP 7 Professional w wersji V20 lub wyższej. Starszy STEP 7 Classic (oprogramowanie z ery S7-300/400) nie obsługuje procesorów S7-1200.

P5: Skąd pochodzi 6ES7212-1AE40-0XB0?

Jako aktywny produkt Siemens, poprzez Siemens Industry Mall, autoryzowanych dystrybutorów Siemens i szeroki łańcuch dostaw S7-1200. Procesor 1212C to jeden z najczęściej sprzedawanych modeli S7-1200 firmy Siemens.
