| Miejsce pochodzenia | Niemcy |
| Nazwa handlowa | SIMENS |
| Orzecznictwo | CE RoHS |
| Numer modelu | 6ES7222-1HF22-0XA8 |

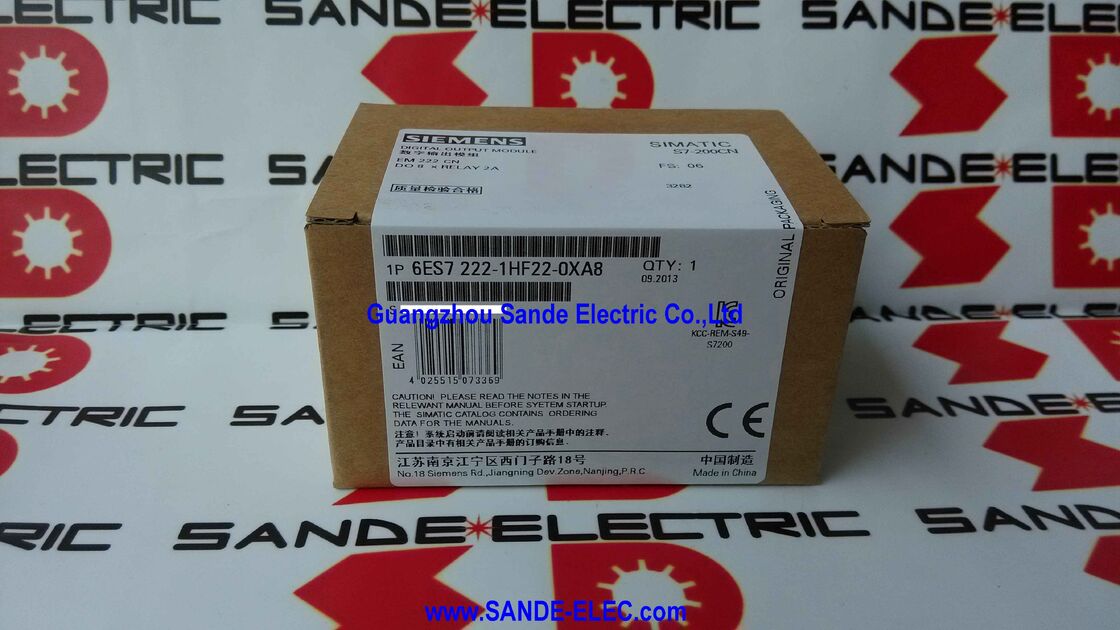

W sprawieSiemens 6ES7222-1HF22-0XA8jest modułem rozszerzającym o osiem wyjściach przekaźnika dla rodziny mikro-PLC SIMATIC S7-200 CN.Łączy się z prawą stroną procesora S7-22X lub łańcuchów za pośrednictwem istniejącego modułu rozszerzenia, dodając osiem kontaktów przekaźnika bezpotencjalnego do możliwości wyjścia systemu.
W przypadku wielu małych zastosowań sterowania maszynami i sprzętem zbudowanych wokół platformy S7-200 CN w ciągu ostatnich dwóch dekad,Moduł przekaźnika EM 222 pozostaje niezbędną częścią zamienną nawet teraz, gdy sama platforma została wycofana.
Cechą charakterystyczną tego modułu jest typ wyjścia przekaźnika.
Kontakty i cewka są elektrycznie oddzielone, nie istnieje między nimi droga prądu.Osiem kontaktów na EM 222 może przełączać obciążenia działające w dowolnym napięciu do maksymalnej wartości nominalnej przekaźnika, niezależnie od napięcia zasilania PLC.
Jeden kanał może przełączać cewkę kontaktora silnika 230VAC; następny kanał, zawór magnetyczny 24VDC; następny, przekaźnik sygnału awaryjnego 48VDC all z tego samego modułu rozszerzającego,bez żadnej interakcji elektrycznej między nimi.
Kontakty przekaźnika zmieniają się w milisekundach, a nie w mikrosekundach wyjścia tranzystora.nieodpowiednie dla zastosowań w zakresie przełączania wysokiej częstotliwości.
A kontakty przekaźnika zużywają się w ciągu całego okresu eksploatacji, miliony operacji mechanicznie,ale znacznie mniej elektrycznie przy prędkości nominalnej, co czyni tranzystor EM 222 lepszym wyborem dla każdego wyjścia, który musi często przełączać.
| Parametry | Wartość |
|---|---|
| Rodzaj wyjścia | Kontakty przekaźnika |
| Liczba wyników | 8 |
| Prąd wyjściowy | 2A na kontakt |
| Utrata mocy | 2W typowe |
| Ochrona przed zwarciem | Żadnego |
| Wymiary (L×W×H) | 62×45×80 mm |
| Waga | 0.25 kg |
| Kompatybilne procesory | Tylko S7-22X |
| Zatwierdzenie | Tylko CE |
| Status | Zakończone części zapasowe |
W maszynie o prędkości 24 Vdc, w której każdy siłownik, zawór i wskaźnik działa z prądem stałym 24 V, moduł wyjściowy tranzystorowy jest zwykle lepszym wyborem technicznym.elektroniczna ochrona przed usterkamiJednak większość instalacji przemysłowych nie jest wyłącznie 24 Vdc. Wiele fabryk nadal korzysta ze starszych obwódów sterowania 230 Vc lub 110 Vc obok nowoczesnych systemów 24 Vdc.Rośliny przetwórcze wykorzystują sygnalizację 48VDC lub 110VDC.
Systemy bezpieczeństwa mogą używać dedykowanych napięć zasilania odizolowanych od normalnej mocy sterującej.
W tych środowiskach mieszanego napięcia, the relay output module's electrical isolation between the PLC circuit and the switched load makes it the only practical choice for directly switching non-24VDC loads without additional interposing hardware.
Moduł przekaźnika EM 222 w maszynie z mieszanką wyjściowych 24VDC i 230VAC obsługuje oba z tego samego modułu,z każdym kontaktem przekaźnika włączonym indywidualnie i napięciami całkowicie oddzielonymi przez mechanizm przekaźnika.
Moduł wyjściowy tranzystora wymagałby zewnętrznych przekaźników do obsługi obciążeń prądu przemiennego, dodając koszty, przestrzeń paneli i dodatkowe komponenty do projektu.
Brak zabezpieczenia przed zwarciem w wyjściach kontaktowych przekaźnika nie jest wadą konstrukcyjną, ale jest nieodłączną częścią działania kontaktów przekaźnika.nie posiada mechanizmu wykrywania lub ograniczania prądu.
zwarcie w wyjściu przekaźnika powoduje nieograniczony prąd, dopóki zewnętrzne urządzenie ochronne nie przerwie.
Aby zapewnić bezpieczną instalację, każdy kanał wyjściowy przekaźnika musi być chroniony zewnętrznym bezpiecznikiem lub wyłącznikiem, który ma zabezpieczyć kontakt przekaźnika (2A), okablowanie pola i obciążenie.Miniaturowe bezpieczniki o nominalnej mocy 1 ̊2A są standardowe dla obwodów wyjściowych przekaźnika 24 VDC.
W przypadku obwodów 230 VAC wymagana ochrona jest zapewniana przez miniaturowe wyłączniki (MCB) o odpowiedniej klasyfikacji i charakterystyce (zwykle krzywa B lub C, 1?? 2A dla małych obciążeń cewki).
The protective device should be located as close to the expansion module's output terminal as practicable — typically on an adjacent fused terminal strip — to minimise the length of unprotected conductors.
W praktyce samo obciążenie często zapewnia podstawową ochronę: wyłącznik obrotowy zabezpieczający silnik zabezpiecza obwód do kontaktora uruchamiającego silnik;bezpiecznik z roztopionym paskiem końcowym chroni obwód zaworu magnetycznego.
Ważne jest, aby urządzenie ochronne odpowiedniej klasyfikacji było w serii z każdym obwodem wyjściowym przekaźnika.
Kontakty relé mają określoną żywotność, która zależy zarówno od liczby operacji, jak i warunków obciążenia w każdym przypadku przełączania.lub bardzo lekkie obciążenia) jest zazwyczaj w zakresie 10 milionów operacji.
Wykorzystanie urządzeń, które mają charakterystyczne dla urządzeń objętych pozycją 9A001.a., 9A101.b., 9A101.c., 9A101.c., 9A101.c., 9A101.c., 9A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 10A101.c., 11A101.c., 11A101.c., 11A101.c., 11A101.c., 11A101.c., 11A101.c., 11A101.c., 11A101.c., 11A101.c., 11
Oznacza to, że wyjście przekaźnika najlepiej nadaje się do wyjściów, które zmieniają się rzadko: sekwencje start/stop wywołane przez wprowadzenie operatora, potwierdzenia alarmu, polecenia silnika do zmiany biegów,lub operacje zaworu wywołanego serią.
W przypadku wyjść, które cyklują setki lub tysiące razy na zmianę, np. zawory pneumatyczne na szybkiej linii opakowaniowej mogą wygasnąć w ciągu kilku tygodni.Te aplikacje o wysokim cyklu powinny zamiast tego korzystać z tranzystora EM 222.
Rodzaj obciążenia wpływa również na trwałość kontaktu.
Obciążenia rezystywne prądu stałego (elementy grzewcze, lampy rezystywne) są najbardziej łagodne.Z kolei w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego, w przypadku elektrycznej prądu elektrycznego,.
Obciążenia prądu przemiennego (kontaktory silnika, transformatory) generują łuk zarówno w momencie uruchomienia, jak i przerwania ‡ obwody snubber w kontaktach zmniejszają łuk i wydłużają żywotność.
P1: Ile modułów przekaźnika EM 222 można podłączyć do jednego procesora S7-22X?
Procesory S7-224, S7-224XP i S7-226 obsługują do 7 modułów rozszerzenia (każda kombinacja wejścia cyfrowego, wyjścia cyfrowego i modułów analogowych).
S7-221 i S7-222 są ograniczone do 2 modułów rozszerzających. Multiple EM 222 relay modules can be combined in the same station within these limits — a S7-226 with seven EM 222 relay modules would provide 56 relay output contacts in addition to the CPU's onboard outputs.
Należy również zweryfikować wewnętrzny prąd zasilania 5V procesora z całkowitym prądem pobranym przez wszystkie podłączone moduły rozszerzające.
P2: Czy wyjścia przekaźnika EM 222 mogą jednocześnie przełączać obciążenia prądu przemiennego i prądu stałego na różnych kanałach?
Tak, każdy kontakt przekaźnika jest elektrycznie odizolowany ̇ nie ma wspólnej ścieżki elektrycznej między kontaktami.kanał 3 przekaźnik 48VDC, wszystko jednocześnie bez żadnej interakcji elektrycznej między obwodami.
Odpowiednia praktyka okablowania (oznaczanie, grupowanie według napięcia obciążenia, oddzielne sekcje końcowe dla różnych klas napięć) jest ważna dla bezpiecznej instalacji i konserwacji,Ale elektrycznie izolacja między kontaktami przekaźnika w pełni obsługuje działanie mieszanego napięcia.
P3: Jaka jest różnica między tym modułem a wyjściem tranzystora EM 222 (6ES7222-1BF22-0XA8), i jak należy wybrać między nimi?
Wersja przekaźnika przełącza dowolne napięcie (AC lub DC) do maksymalnej nominalnej prędkości przełączania w milisekundach, bez elektronicznej ochrony przed prądem. Wersja tranzystorowa przełącza tylko 24VDC,przy prędkościach przełączania mikrosekund, z elektroniczną ochroną przed zwarciem.
Wybierz przekaźnik, gdy: obciążenia obejmują napięcia prądu przemiennego lub napięcia inne niż 24 VDC, wymagana jest izolacja elektryczna lub częstotliwość przełączania jest niska.
Wybierz tranzystor, gdy: wszystkie obciążenia są 24VDC, potrzebne jest szybkie lub wysokiej częstotliwości przełączanie (impulsy stopniowe, PWM, zawory pneumatyczne cyklujące wiele razy na minutę),lub długą żywotność kontaktu bez konserwacji jest ważna.
P4: Czy 6ES7222-1HF22-0XA8 (CN, tylko CE) jest elektrycznie równoważny z 6ES7222-1HF22-0XA0 (produkcja europejska, pełne zatwierdzenia)?
Tak, specyfikacje elektryczne, liczba wyjściowa, liczba kontaktów i kompatybilność szlaku rozszerzającego S7-22X są identyczne.
Różnica polega wyłącznie na certyfikacji produktu: XA8 (wariacja CN) posiada jedynie homologację CE, podczas gdy XA0 (wariacja europejska) posiada dodatkowe certyfikacje, w tym UL i cUL.
W przypadku instalacji, w których certyfikacja CE spełnia wymagania regulacyjne, XA8 jest bezpośrednim funkcjonalnym zastępstwem XA0 bez zmian sprzętowych, bez zmian programu PLC, bez konieczności dokonywania rekonstrukcji.
P5: Platforma S7-200 CN została wycofana z produkcji.
Platforma S7-200 została wycofana przez Siemens, a następnie rodzina S7-200 CN.
Chociaż Siemens nie produkuje już ani aktywnie nie dystrybuuje tych modułów za pośrednictwem standardowych kanałów, zainstalowana baza systemów S7-200 i S7-200 CN na całym świecie jest duża,na rynku nadwyżek przemysłowych istnieją znaczne zapasy modułów zapasowych.
Specjalistyczni dostawcy części automatycznych Siemens, zarówno starych, jak i wycofanych z produkcji, regularnie przechowują moduł przekaźnika EM 222 w nowych, starych i odnowionych warunkach.
W przypadku obiektów obsługujących urządzenia S7-200 CN budowa buforu części zamiennych modułów krytycznych, w tym modułów EM 222, jest prawidłową praktyką konserwacyjną.
