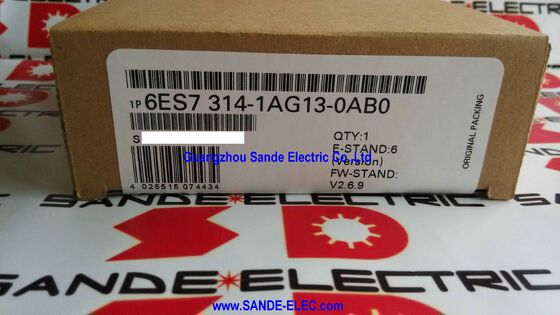

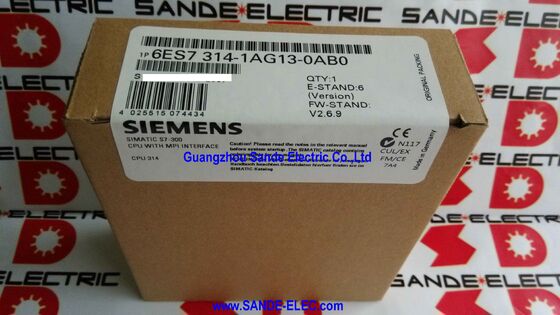

SIMATIC CPU Z MPI INTERFACE 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0 | SIMATIC S7-300 CPU 314 — 96KB Pamięć robocza / MPI / Zintegrowane zasilanie 24 V DC / Wymagana karta mikro pamięci / Część zamienna

CPU 314 — koń pociągowy średniej klasy S7-300

CPU 314 zajmuje produktywny środek zakresu procesorów SIMATIC S7-300. Poniżej znajdują się podstawowe procesory CPU 312 i CPU 313 z mniejszą pojemnością pamięci do zastosowań kompaktowych; powyżej znajdują się wydajniejsze warianty CPU 315 i 317 z większą pamięcią i interfejsami PROFIBUS DP. Pamięć robocza 96 KB procesora CPU 314 i profil komunikacyjny tylko MPI umieszczają go dokładnie tam, gdzie zaprojektował go Siemens: modułowe systemy sterowania w szafie o umiarkowanej złożoności, w których program mieści się wygodnie w obrębie 96 KB, a cała komunikacja sieciowa przebiega przez interfejs MPI – terminale programistyczne, połączenia HMI i wymiana danych między procesorami.

W przeciwieństwie do kompaktowych procesorów S7-300 (CPU 312C, CPU 313C, CPU 314C-2), które integrują cyfrowe i analogowe kanały we/wy bezpośrednio w obudowie procesora, CPU 314 jest czystym modułem przetwarzającym. Wszystkie wejścia/wyjścia są obsługiwane przez oddzielne moduły sygnałowe w szafie S7-300. Jest to standardowa architektura modułowa do sterowania maszynami średniej wielkości, paneli obsługi procesów i systemów automatyki użyteczności publicznej, w której liczba i typ wejść/wyjść jest definiowana przez zainstalowane moduły sygnałowe, a nie przez to, co jest wbudowane w procesor.

Kluczowe dane techniczne

MPI — interfejs, który zdefiniował inżynierię S7-300

MPI (Multi-Point Interface) to połączenie komunikacyjne CPU 314 ze światem zewnętrznym. Z szybkością do 12 Mbit/s i obsługą do 32 węzłów na segment, MPI obsługuje połączenia terminala programistycznego (PG/PC) do wysyłania/pobierania programów STEP 7, połączenia panelu HMI (OP/TP) dla danych na ekranie operatora oraz wymianę danych między procesorami (NetRead/NetWrite) pomiędzy procesorami S7-300 w połączonych systemach stelażowych.

MPI nie jest PROFIBUS — wykorzystuje ten sam fizyczny sprzęt RS-485, ale inny protokół i znacznie krótszą maksymalną długość kabla. W przypadku instalacji, w których komunikacja z urządzeniami polowymi wymaga PROFIBUS DP, konfiguracja CPU 314 tylko dla MPI oznacza, że ​​do szafy należy dodać procesor komunikacyjny CP 342-5, aby zapewnić funkcjonalność DP master.

Instalacje zaprojektowane wokół procesora 314 zarządzają wszystkimi wejściami/wyjściami w terenie poprzez rozproszoną rozbudowę szafy lub poprzez lokalne moduły sygnałowe S7-300 w szafie — konstrukcja oparta wyłącznie na MPI definiuje zakres zastosowania.

Zintegrowane zasilanie 24 V DC — nie jest wymagany oddzielny zasilacz PS 307 dla procesora

Zintegrowane zasilanie 24 V DC w CPU 314 jest podłączane bezpośrednio do szyny zasilania panelu 24 V DC, niezależnie od konwersji AC-DC w module zasilacza PS 307. Procesor czerpie swoją moc roboczą z napięcia 24 V DC — PS 307 jest nadal potrzebny do zasilania szyny rack i zewnętrznego modułu we/wy, ale sam procesor jest zasilany bezpośrednio z zasilania 24 V DC, a nie poprzez oddzielne połączenie z szyny PS 307.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy CPU 314 i CPU 315-2 DP i kiedy należy określić każdy z nich?

CPU 314 ma 96 KB pamięci roboczej i komunikację wyłącznie MPI – bez mastera PROFIBUS DP. CPU 315-2 DP posiada 128KB pamięci roboczej i zintegrowany interfejs PROFIBUS DP master/slave oprócz MPI. Określ CPU 314, jeśli aplikacja mieści się w 96 KB, a wszystkie wejścia/wyjścia w terenie są realizowane poprzez lokalne moduły stojaka lub zdalną rozbudowę stojaka połączoną z MPI. Określ CPU 315-2 DP (lub wyższy), gdy wymagany jest interfejs master PROFIBUS DP do rozproszonych wejść/wyjść lub komunikacji z napędem — CPU 314 nie może służyć jako master DP bez oddzielnego modułu komunikacyjnego CP 342-5.

P2: Czy CPU 314 jest kompaktowym procesorem z wbudowanymi wejściami/wyjściami?

Nie. CPU 314 jest procesorem przeznaczonym wyłącznie do montażu w szafie — bez wbudowanych cyfrowych lub analogowych kanałów we/wy. Wszystkie wejścia/wyjścia są obsługiwane przez oddzielne moduły sygnałowe S7-300 (SM) zainstalowane w szafie obok procesora. Kompaktowe procesory (CPU 314C-2 PN/DP, CPU 313C itp.) integrują wbudowane wejścia/wyjścia; standardowy CPU 314 tego nie robi. Układ stojaka i wszystkie adresy we/wy w zainstalowanym programie opierają się na oddzielnych modułach sygnałowych.

P3: Czy kartę pamięci Micro Memory Card z uszkodzonego procesora 314 można używać bezpośrednio w urządzeniu zastępczym?

Tak — jest to standardowa procedura odzyskiwania programu. Wyłącz system, wyjmij kartę MMC z uszkodzonego procesora, zainstaluj ją w nowym procesorze 314, przywróć zasilanie. Zamienny procesor ładuje program z MMC przy uruchomieniu bez terminala programowania. Przed przeniesieniem upewnij się, że MMC jest nienaruszony (brak uszkodzeń fizycznych, narażenie na wyładowania elektrostatyczne). Jeśli karta MMC znajdowała się w uszkodzonym procesorze podczas błędu sprzętowego, sprawdź, czy program odczytuje poprawnie po pierwszym włączeniu zasilania.

P4: Ile węzłów może obsługiwać sieć MPI z procesorem 314?

Sieć MPI obsługuje do 32 węzłów o adresach 0–31. Adres 0 jest zazwyczaj zarezerwowany dla terminala programowania, adres 2 dla procesora. Podłączone panele HMI, inne procesory S7-300 w tym samym segmencie MPI oraz urządzenia programujące zajmują jeden adres węzła. Maksymalna długość kabla dla MPI przy 187,5 kbit/s wynosi 50 m na segment; przy 12 Mbit/s maksimum wynosi 50 m bez wzmacniaczy. W przypadku dłuższych przebiegów wzmacniacze RS-485 zwiększają zasięg.

P5: Skąd pochodzi 6ES7314-1AG13-0AB0?

Jako część zamienna firmy Siemens, za pośrednictwem kanałów serwisowych firmy Siemens i ugruntowanego rynku części zamiennych S7-300 — dealerzy części do automatyki przemysłowej i sprawdzeni dostawcy nadwyżek. Procesor 314 w wersji AG13 i kolejnych wersjach jest jednym z najczęściej wdrażanych procesorów S7-300 na świecie; dostępność na rynku wtórnym jest niezmiennie dobra. Przed złożeniem zamówienia sprawdź oznaczenie CPU 314 (nie wersji kompaktowej CPU 314C) z etykiety zainstalowanej jednostki. Przenieś kartę pamięci Micro z oryginalnego urządzenia do nowego.
