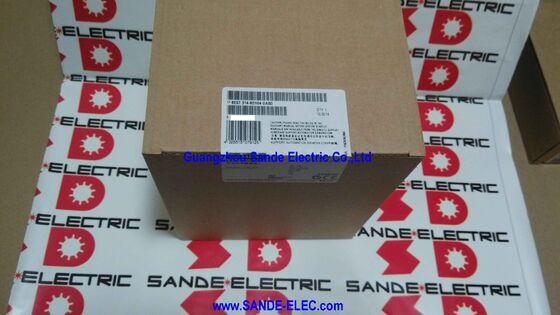

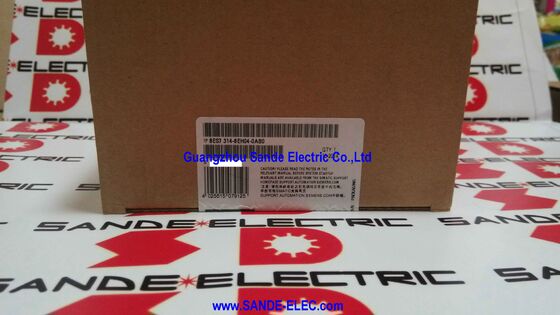

Kompaktowy procesor 6ES7314-6EH04-0AB0 6ES7 314-6EH04-0AB0 6ES7314-6EHO4-OABO

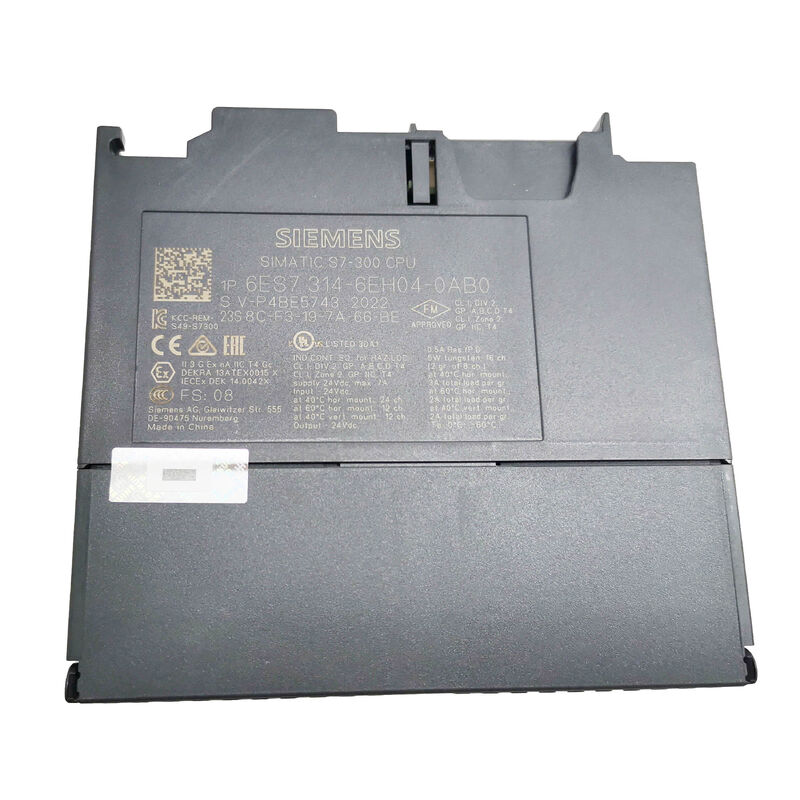

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Przegląd

6ES7314-6EH04-0AB0 to kompaktowy procesor SIMATIC S7-300 CPU 314C-2 PN/DP przeznaczony do systemów sterowania wymagających lokalnych wejść/wyjść, przetwarzania analogowego, szybkiego zliczania i komunikacji Ethernet w jednym centralnym procesorze.

Siemens opisuje ten model jako posiadający 192 KB pamięci roboczej, 24 wejścia cyfrowe, 16 wyjść cyfrowych, 4 wejścia analogowe, 2 wyjścia analogowe, 1 wejście Pt100, 4 szybkie liczniki o częstotliwości 60 kHz, interfejs MPI/DP o prędkości 12 Mbit/s, oraz interfejs PROFINET ze zintegrowanym 2-portowym przełącznikiem.

Siemens podaje również zintegrowany zasilacz 24 V DC, 2 złączy czołowych po 40 styków, oraz wymóg karty Micro Memory Card dla tego procesora.

Ten profil sprzętowy stawia CPU 314C-2 PN/DP w silnej pozycji dla kompaktowych, ale funkcjonalnie gęstych paneli automatyki. Łączy on sterowanie logiczne, lokalne przetwarzanie sygnałów, komunikację sieciową i dedykowane funkcje maszynowe w jednym korpusie procesora S7-300.

W praktycznym zastosowaniu w szafie sterowniczej zmniejsza to potrzebę stosowania wielu oddzielnych modułów sygnałowych, gdy maszyna już pasuje do kompaktowej struktury procesora klasy 314C. Siemens identyfikuje również ten dokładny numer części jako sprzęt zamienny w rodzinie S7-300.

Dane techniczne

Wartość zastosowania

Ten procesor nadaje się do kompaktowej automatyki maszynowej, paneli sterowania OEM, systemów transportu bliskiego, urządzeń pakujących, i innych instalacji S7-300, gdzie sterownik musi łączyć logikę centralną ze znaczną mieszanką wbudowanych wejść/wyjść.

Wbudowane kanały analogowe, możliwość obsługi Pt100 i szybkie liczniki sprawiają, że jest on szczególnie przydatny w maszynach wymagających bezpośredniego przetwarzania sygnałów i szybkiego zliczania bez natychmiastowego rozszerzania o szerszy zestaw modułów.

Jego interfejs PROFINET ze zintegrowanym 2-portowym przełącznikiem obsługuje również nowoczesną integrację sieciową w ramach istniejącej architektury S7-300.

Uwagi dotyczące wyboru

Kluczowe punkty do weryfikacji to CPU 314C-2 PN/DP, 192 KB pamięci roboczej, dokładna mieszanka wbudowanych wejść/wyjść, struktura interfejsu PROFINET + MPI/DP, oraz wymóg 2 złączy czołowych po 40 styków plus strukturze karty Micro Memory Card.

Te cechy określają, czy jednostka pasuje do oryginalnej zainstalowanej konfiguracji S7-300.

FAQ

P1: Jaki to rodzaj procesora 6ES7314-6EH04-0AB0?
Jest to kompaktowy procesor SIMATIC S7-300 CPU 314C-2 PN/DP. Siemens klasyfikuje go jako procesor kompaktowy ze zintegrowanymi wejściami/wyjściami cyfrowymi i analogowymi, wbudowanymi szybkimi licznikami, komunikacją MPI/DP i siecią PROFINET.

Oznacza to, że nie jest to tylko procesor centralny bez sygnałów lokalnych; jest to sterownik ze znaczną wbudowaną łącznością procesową.

P2: Dlaczego ten procesor różni się od standardowego, niekompaktowego procesora S7-300?
Ten model zawiera znaczną ilość wbudowanego sprzętu, którego standardowe procesory centralne często nie oferują w tej samej formie.

Siemens podaje 24 DI, 16 DO, 4 AI, 2 AO, 1 Pt100, i 4 szybkie liczniki w samym procesorze.

Ma to znaczenie w projektowaniu maszyn, ponieważ sterownik może pokryć większą część obciążenia sygnałowego i zliczającego bez dodawania oddzielnych modułów dla każdej funkcji.

P3: Jakie jest znaczenie interfejsu PROFINET z 2-portowym przełącznikiem?
Pozwala on procesorowi na bezpośrednie uczestnictwo w sieciach automatyki opartych na Ethernet, zachowując kompaktowy format S7-300.

Wbudowany 2-portowy przełącznik jest częścią opublikowanej struktury sprzętowej, co jest przydatne, gdy sieć maszynowa jest już zaprojektowana wokół tego procesora i jego zintegrowanego połączenia PROFINET.

Zachowanie tego samego układu komunikacyjnego jest ważne w pracach konserwacyjnych i wymianie.

P4: Dlaczego wymóg karty Micro Memory Card jest ważny?
Siemens wyraźnie stwierdza, że karta Micro Memory Card jest wymagana dla tego procesora. Ten wymóg jest częścią zainstalowanej konfiguracji sprzętowej i powinien być potwierdzony przed uruchomieniem lub wymianą.

Jest to kluczowy punkt zgodności, a nie szczegół opcjonalnego akcesorium.

P5: Co należy sprawdzić przed złożeniem zamówienia?
Potwierdź zainstalowany numer części, zweryfikuj, czy maszyna wymaga CPU 314C-2 PN/DP, sprawdź wymagania dotyczące wbudowanych wejść/wyjść i upewnij się, że istniejący system opiera się na tym samym MPI/DP, PROFINET, złączu czołowym, i strukturze karty Micro Memory Card.

Te elementy określają, czy zamiennik pasuje do roli oryginalnego sterownika.
