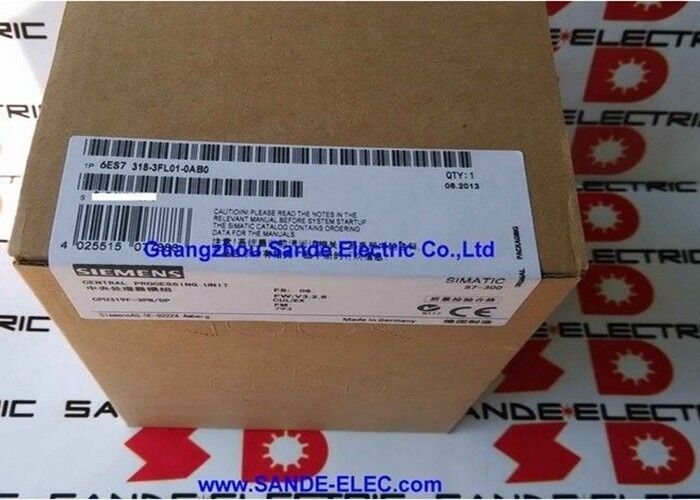

Siemens 6ES7318-3FL01-0AB0∙ SIMATIC S7-300 CPU 319F-3 PN/DP ∙ 2.5MB / MPI/DP + DP + PROFINET / zabezpieczony przed awariami / izokroniczny / wymagana karta pamięci mikro

Strop zakresu procesorów S7-300 i dlaczego "F" ma znaczenie

Procesor 319F-3 PN/DP znajduje się na szczycie rodziny procesorów SIMATIC S7-300.5 MB pamięci roboczej największa w zakresie z trzema niezależnymi interfejsami komunikacyjnymi obejmującymi MPI/DP, PROFIBUS DP master/slave i zintegrowany PROFINET w jednym modułie CPU.

"F" jest charakterystyczną cechą, która odróżnia go od standardowego procesora 319-3 PN/DP.Określa niezawodny procesor CPU 319F-3 PN/DP może wdrażać funkcje bezpieczeństwa z wykorzystaniem przyrządów do poziomu SIL 3 (IEC 61508) i PL e (ISO 13849) w połączeniu z urządzeniami peryferyjnymi PROFIsafe F na interfejsie PROFIBUS DP lub PROFINET.

For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.

Główne specyfikacje

Trzy interfejsy - niezależne kanały komunikacji

Konfiguracja trzech interfejsów nie jest redundancją dla tej samej sieci, ponieważ każdy z nich służy innemu celowi komunikacji:

MPI/DP (pierwszy interfejs):Dostęp do terminalu programowania, połączenia HMI za pośrednictwem MPI lub operacja master/slave PROFIBUS DP.W instalacjach, w których procesor 319F-3 łączy się jednocześnie z panelem operatora (przez MPI) i siecią urządzeń polowych PROFIBUS DP, oba połączenia wykorzystują ten sam interfejs.

PROFIBUS DP (2 interfejs):Drugą, niezależną sieć PROFIBUS DP.napędów na jednym segmencie i stacji I/O na drugim .

PROFINET (trzeci interfejs):PROFINET IO oparty na sieci Ethernet, komunikacja S7 przez sieć Ethernet oraz połączenia SCADA/HMI za pośrednictwem sieci Ethernet.Zintegrowany port PROFINET eliminuje potrzebę oddzielnego modułu procesora komunikacyjnego CP 343-1 w stojaku, oszczędzając miejsce i zmniejszając złożoność systemu.

Tryb izochroniczny ️ Precyzyjne czasowanie dla aplikacji ruchowych

Tryb izochroniczny na procesorze 319F-3 PN/DP synchronizuje cykl skanowania PLC z cyklem profibusowym DP lub PROFINET w zależności od fazy.dane wejściowe są pozyskiwane w precyzyjnie określonej fazie cyklu autobusowego, program wykonuje, a wyjścia są przesyłane w precyzyjnie zdefiniowanej fazie, wszystkie z czasem do tego samego źródła zegara.i pomiarów precyzyjnych, jeżeli dane muszą być uzyskiwane w odtwarzalnej fazie cyklu maszynowego, ten deterministyczny czas eliminuje nabywanie danych o zmiennej opóźnieniu w standardowej operacji asynchronicznej.

Częste pytania

P1: Co oznacza oznaczenie "F" dla procesora 319F-3 i w czym różni się od standardowego procesora 319-3?

"F" oznacza niezawodny procesor CPU zdolny do wykonywania programów bezpieczeństwa przy użyciu urządzeń STEP 7 Safety Advanced i Siemens F-FB.Program bezpieczeństwa działa w chronionym środowisku F-runtime wraz ze standardowym programem użytkownikaStandardowy procesor 319-3 uruchamia tylko standardowe programy – nie może wykonywać certyfikowanej logiki bezpieczeństwa.Jeżeli zainstalowana aplikacja zawiera program bezpieczeństwa, CPU 319F-3 jest wymaganym zamiennikiem; wariant nie F nie może go zastąpić.

P2: Czy zintegrowany PROFINET zastępuje zapotrzebowanie na CP 343-1 na półce?

Zintegrowany interfejs PROFINET CPU 319F-3 PN/DP obejmuje obsługę sterownika PROFINET IO, komunikację S7 przez Ethernet,i połączeń HMI za pośrednictwem ethernetu to te same funkcje, jakie zapewnia CP 343-1Dodatkowy CP 343-1 nie jest wymagany dla standardowych potrzeb komunikacji PROFINET instalacji CPU 319F-3.Uwolni to gniazdo w porównaniu z procesorem 319-3 (bez wbudowanego PROFINET) + CP 343-1.

P3: Jaka pojemność karty pamięci mikro jest wymagana?

Pojemność zależy od wielkości programu. Karty pamięci Siemens Micro dla S7-300 są dostępne w pojemnościach 64KB, 128KB, 512KB, 2MB i 4MB.5 MB pamięci roboczej i pełny program bezpieczeństwa wraz ze standardowym programem, 4MB MMC jest odpowiednią specyfikacją w większości konfiguracji. Przed zakupem karty należy potwierdzić wymaganą pojemność z kopii zapasowej projektu STEP 7 zainstalowanego systemu.

P4: Czy można jednocześnie używać trybu izochronicznego zarówno w PROFIBUS DP, jak i PROFINET?

Zegar w trybie izochronicznym jest pochodny z wybranego interfejsu synchronizacyjnego PROFIBUS DP lub PROFINET. Oba interfejsy nie mogą być jednocześnie masterami izochronicznymi w standardowej konfiguracji;jeden interfejs zapewnia źródło zegara dla zsynchronizowanego cykluStandardowy system bloków organizacyjnych OB61 w STEP 7 zarządza wykonaniem skanowania izochronowego w stosunku do cyklu wybranej interfejsu.

P5: Skąd pochodzi 6ES7318-3FL01-0AB0?

Jako część zamienna Siemens, za pośrednictwem kanałów serwisowych Siemens (Siemens Industry Mall,Centrum serwisowe) oraz założony rynek części zamiennych S7-300 CPU ̇ sprzedawcy części zamiennych do automatyki przemysłowej i przetestowani dostawcy nadwyżek. Pozycja CPU 319F (bezwzględna) jest specyficzną klasą certyfikacji; przed zaakceptowaniem wymiany należy potwierdzić oznaczenie F na etykiecie zainstalowanej jednostki.Standardowy procesor 319-3 nie może zastąpić w aplikacji bezpieczeństwa.
