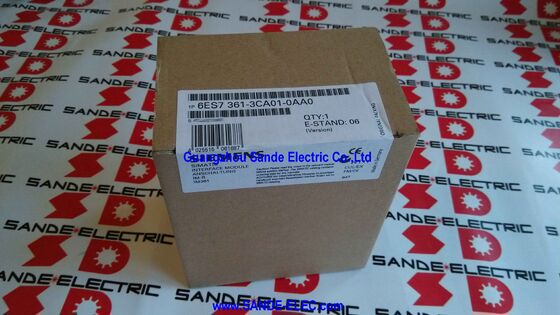

Moduł interfejsu SIMATIC 6ES7361-3CA01-0AA0 6ES7 361-3CA01-0AA0 6ES7361-3CAO1-OAAO

Siemens 6ES7361-3CA01-0AA0

Przegląd

W sprawieWymagania dotyczące:jest to moduł interfejsu odbioru IM 361 Każda konfiguracja S7-300 z wieloma regałami zbudowana wokół parzenia IM 360/361 wymaga co najmniej jednego z następujących elementów:: jeden IM 361 na regał rozszerzający,przyjmowanie danych przesyłanych z IM 360 centralnego stoiska i udostępnianie szlaku tylnego poziomu S7-300 .

Zdolność K-Bus jest tym, co zasadniczo odróżnia parę IM 360/361 od prostszej pary rozszerzeniowej IM 365. but it deliberately does not route the K-Bus — which means function modules (FMs) and certain communication processors that communicate with the CPU via the K-Bus cannot be installed in an IM 365 expansion rack.

IM 361, natomiast, uruchamia cały K-Bus w swoim stojaku, zapewniając każdemu zainstalowanemu modułowi i sterowanie kamerą Dla architektów systemów, którzy muszą rozdzielić moduły funkcjonalne na wielu półkach, IM 361 jest jedyną ścieżką.

Główne specyfikacje

Architektura trójstawowa IM 360 + trzy jednostki IM 361

Architektura wielowystosowana S7-300 z IM 360/361 obsługuje do czterech racków w sumie ̇ jeden centralny rack (rack 0, z IM 360) i do trzech racków rozszerzających (rack 1, 2 i 3,każdy z jednym IM 361).

Kabel łączący (6ES7368-3BB01-0AA0 lub podobny, sprzedawany oddzielnie) łączy IM 360 z pierwszym IM 361, a jeśli potrzebny jest drugi i trzeci stojak rozszerzający,kolejne jednostki IM 361 z poprzedniego każdy IM 361 przyjmuje dane przychodzące z modułu górnego nurtu i przekazuje je do modułu IM 361 dolnego nurtu w następnym rackie, jednocześnie zasilając tylną płaszczyznę lokalnego stoiska rozszerzającego.

W przypadku dużych maszyn narzędziowych z szafą główną i jedną lub dwoma szafami satelitarnymikażda szafka zawierająca jeden stojak S7-300, granica 10 metrów pozwala na rozmieszczenie stojaków w rozsądnym rozmiarze.

W przypadku większych odległości fizycznych, w przypadku których sterownik musi dotrzeć do zdalnego panelu znajdującego się w odległości większej niż 10 metrów, PROFIBUS DP lub PROFINET rozproszone wejście/wyjście (ET 200M,ET 200SP) jest odpowiednim rozwiązaniem zamiast rozszerzenia modułu interfejsu wielowystosowanego.

24 V prądu stałego zewnętrzne zasilanie niezależne od kabla łączonego

IM 361 wymaga własnego źródła zasilania prądu stałego 24 V, podłączonego bezpośrednio do jego końcówek zasilania w stojaku rozszerzającym się, niepochodzącego z lub za pośrednictwem kabla łączącego z IM 360 stojaku centralnego.

Niezależność ta ma praktyczną zaletę: zasilanie każdego stoiska rozszerzającego można kontrolować niezależnie, a stoisko rozszerzające można wyłączać w celu konserwacji (zmiana modułów,Dodanie okablowania) podczas gdy centralny stojak z procesorem nadal działa, jeśli aplikacja pozwala.

Zasilanie prądu stałego 24 V do IM 361 jest również źródłem zasilania przycisku tylnej płaszczyzny dla modułów zainstalowanych w stojaku rozszerzającym.8Ograniczenie prądu w tle to łączny prąd dostępny dla wszystkich modułów w tym stojaku rozszerzającym razem wziętychW racu modułów sygnału cyfrowego jest to rzadko ograniczenie.

W półce zawierającej moduły specjalnych funkcji o wysokim prędkości napędowej bieżący budżet płaszczyzny tylnej należy zweryfikować w stosunku do sumy bieżącego zużycia wszystkich zainstalowanych modułów.

Stan i usterka diod LED

IM 361 posiada dwa wskaźniki stanu na przedniej stronie:

Światło SF LED (System Fault red):Oświetla się, gdy brakuje kabla łączącego z modułu przedniego (IM 360 lub poprzedniego IM 361), gdy moduł przedni jest wyłączony lub gdy procesor jest w stanie POWER OFF.

Stan światła SF LED bezpośrednio odzwierciedla stan połączenia z modułem górnego przepływu ‡ zapalone światło SF LED oznacza, że stojak rozszerzający utracił połączenie z procesorem.

5VDC LED (zielony):Wskazuje, że wewnętrzne źródło zasilania logicznego o napięciu 5 V dla przycisku tylnej płaszczyzny S7-300 znajduje się i jest zgodne ze specyfikacją w stojaku rozszerzającym.Ta dioda LED potwierdza backplane jest zasilany i gotowy do zasilania modułów zainstalowanych w rack rozszerzenia.

Częste pytania

P1: Czy pojedynczy procesor S7-300 może jednocześnie używać zarówno IM 361 (w konfiguracji IM 360/361) jak i IM 365?

Nie. Każdy procesor S7-300 obsługuje jedną konfigurację interfejsu rozszerzającego, albo jedną IM 360 (wysyłanie do trzech modułów odbioru IM 361), albo jedną parę IM 365.

Te dwa typy interfejsów nie mogą być mieszane na tej samej stacji S7-300.

Wybór pomiędzy prostszą parą IM 365 (niższe koszty, jeden stojak, brak K-Bus) i pełną parą IM 360/361 (wyższe koszty, do trzech stojaków, pełny K-Bus) musi zostać dokonany w momencie projektowania systemu.

P2: Czy moduły funkcjonalne takie jak moduł FM 355 PID mogą być zainstalowane w stojaku rozszerzającym IM 361?

Tak, to jest główny powód wyboru IM 361 nad prostszym IM 365. IM 361 uruchamia K-Bus (C-Bus) do stoiska rozszerzającego, dając modułom funkcji bezpośredni dostęp komunikacyjny do procesora.

FM takie jak FM 355 (regulacja temperatury), FM 350 (liczenie), FM 351 (pozycjonowanie),i FM 352 (elektroniczne sterowanie kamieniami) wymagają komunikacji K-Bus i mogą działać normalnie w stojaku rozszerzającym IM 361To samo dotyczy niektórych procesorów komunikacyjnych z funkcjami K-Bus.

Należy zauważyć, że konfiguracja sprzętowa STEP 7 musi poprawnie odzwierciedlać fizyczną lokalizację każdego FM w systemie adresowym stojaku.

Pytanie 3: W przypadku modułu IM 361 wymagane jest zasilanie zewnętrzne 24 VDC. Czy jest ono włączone do modułu, czy też musi być dostarczane oddzielnie?

Zasilanie prądu stałego 24 V nie jest załączone do IM 361 Moduł zasilania SIMATIC PS 307 (zainstalowany w stojaku rozszerzającym się po lewej stronie IM 361) jest standardowym rozwiązaniem Siemens, przekształcając sieć prądu przemiennego w 24 V prądu stałego zarówno dla IM 361 jak i modułów w stojaku rozszerzającym.istniejące zasilanie panelu prądu stałego 24 V może bezpośrednio zasilać końce zasilania IM 361, jeśli dostępna jest odpowiednia pojemność.

P4: Jaki kabel łączący jest używany między IM 360 a IM 361 i jakie długości są dostępne?

Kabel łączny dla pary IM 360/361 zamawiany jest oddzielnie pod numerem katalogu 6ES7368-3BB01-0AA0 (1m), 6ES7368-3BC51-0AA0 (2,5m) lub podobnymi oznaczeniami dla innych długości do 10 m.

Kabel ma specyficzny profil złącza, który pasuje do portów interfejsu kablowego IM 360 i IM 361.

Maksymalna dopuszczalna długość kabla pomiędzy dwoma modułami interfejsu (IM 360 do IM 361 lub IM 361 do IM 361) wynosi 10 metrów.

P5: Data stopniowego wycofania to styczeń 2023 r. Czy to oznacza, że IM 361 nie jest już dostępny?

Stopniowe wycofywanie (PM400) oznacza, że Siemens rozpoczął wycofywanie produktu z aktywnej sprzedaży, nie oznaczając natychmiastowego wycofania go z sprzedaży.Produkty zazwyczaj pozostają dostępne do zakupu u Siemens i upoważnionych dystrybutorów przez okres przejściowy po dacie stopniowego wycofania., z dostępnością zależną od zapasów.

Po wyczerpaniu zapasów Siemens rynek nadwyżek przemysłowych nadal dostarcza używane i odnowione jednostki.Siemens zaleca migrację na SIMATIC S7-1500.

W celu utrzymania istniejących instalacji wielowystosowanych S7-300, zarówno IM 360 jak i IM 361 pozostają ważnymi częściami zamiennymi w przewidywalnej przyszłości.
