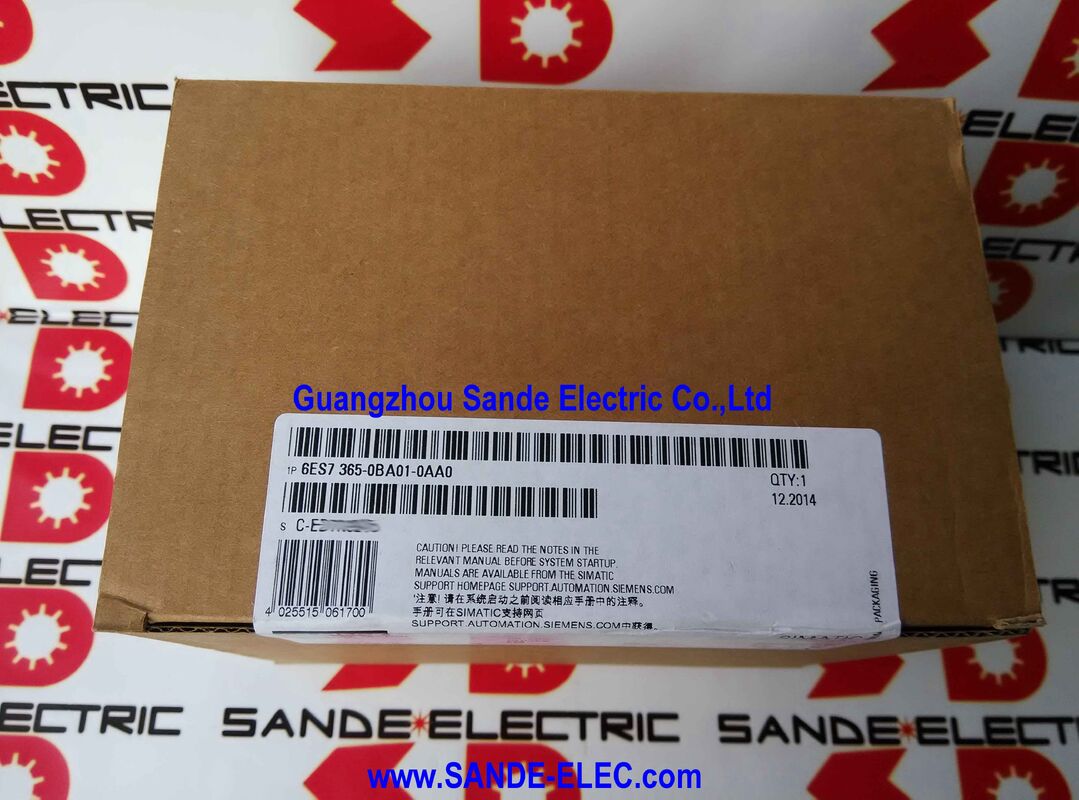

Moduł interfejsu 6ES7365-0BA01-0AA0

Siemens 6ES7365-0BA01-0AA0 ∙ SIMATIC S7-300 IM 365 ∙ Para modułu interfejsu z reką rozszerzeniową, 1 m kabla łączonego, bez K-Bus, zasilanie 1,2 A, 40×125×120 mm

Przegląd

W sprawieSiemens 6ES7365-0BA01-0AA0jest IM 365 i modułów komunikacyjnych obok procesora i zasilania.

W przypadku gdy maszyna lub proces wymaga więcej punktów I/O lub dodatkowych modułów funkcjonalnych niż jeden rack, IM 365 zapewnia tę lukę: dwa gniazda modułowe, jeden w centralnym rack,jeden w rack rozszerzenia , skutecznie rozszerzając dostępne pozycje modułów PLC.

Dostarczanie w parze jest jedną z praktycznych technicznych usprawnień IM 365.

Zamiast zamawiać dwa oddzielne moduły interfejsu i dostarczać kabel łączący, 6ES7365-0BA01-0AA0 jest dostarczany jako zestaw dopasowany fabrycznie: moduł przesyłania IM 365 (dla regału 0),moduł odbioru IM 365 (dla regału 1)Moduły są testowane w fabryce jako para, kabel jest zintegrowany zamiast oddzielnego złącza,i uruchomienie jest po prostu kwestią instalowania jednego modułu w każdym półce.

Długość kable wynosi 1 m, co oznacza, że dwa regały muszą być zainstalowane w odległości 1 m od siebie, zazwyczaj w tej samej szafce lub na sąsiednich sekcjach szyny DIN.

Główne specyfikacje

Brak routingu K-Bus

Najważniejszą cechą techniczną IM 365 jest ta, której nie posiada: nie uruchamia trasy komunikacyjnej S7-300 (K-Bus lub C-Bus) do stoiska rozszerzającego.

Nie chodzi tu o zaniedbanie, lecz o celowy wybór architektoniczny, który określa miejsce, w którym IM 365 mieści się w hierarchii rozbudowy S7-300.

Autobus komunikacyjny (K-Bus) jest kanałem, za pośrednictwem którego niektóre moduły S7-300 (moduły funkcjonalne (FM) i procesory komunikacyjne (CP) ) komunikują się bezpośrednio z procesorem.

Na przykład moduł sterowania SIMATIC FM 355 PID wymienia dane z procesorem za pośrednictwem K-Bus; moduł pozycjonowania FM 351 robi to samo.

Moduły te wymagają funkcjonowania K-Bus.i nie mogą komunikować się z procesorem, co uniemożliwia ich instalację w stojaku rozszerzającym.

Moduł interfejsu alternatywnego para IM 360/361 (wysłać: 6ES7360-3AA01-0AB0, otrzymać:6ES7361-3CA01-0AB0) ?? uruchamia K-Bus do stojaków rozszerzających i umożliwia instalację FM i CP w stojakach rozszerzających.

Wynagrodzenie polega na tym, że para 360/361 jest droższa i większa fizycznie, a kabel nie jest trwale przymocowany.

W przypadku większości wymagań rozbudowy S7-300 - dodanie większej liczby modułów wejściowych i wyjściowych cyfrowych, większej liczby modułów analogowych, większej pojemności standardowych modułów sygnału - prosty system IM 365,Architektura o niższych kosztach jest całkowicie odpowiednia..

Budżet energetyczny 1,2A w sumie, 0,8A na stojak

IM 365 zapewnia zasilanie modułowej szyby rozszerzającej, pobierane z zasilania centralnego szyby poprzez interfejs.

Całkowity dostępny prąd przez układ IM 365 wynosi 1,2 A przy napięciu w tle, z czego nie więcej niż 0,8 A może być zużywane przez moduły w każdym z poszczególnych stojaków.Ten budżet energii ogranicza liczbę i rodzaj modułów, które mogą być zainstalowane w stojaku rozszerzającym.

Większość standardowych modułów sygnału cyfrowego S7-300 zużywa 80-110 mA z zasilania 5V w tle.Sztuka rozszerzająca z ośmioma standardowymi 16-kanałowymi modułami wejścia lub wyjścia cyfrowego wyciągnęłaby około 640 ¢ 880 mA ¢ na górnej granicy tego, co może dostarczyć IM 365.

W przypadku modułów o wyższym prądzie (niektóre moduły analogowe lub moduły specjalnych funkcji, które pobierają większy prąd) prąd z tyłu regału rozszerzającego musi być łączony i zweryfikowany w stosunku do wartości 0.8A granica przed zakończeniem konfiguracji.

W przypadku gdy budżet mocy stoiska rozszerzającego zbliża się do limitu IM 365, inżynier powinien rozważyć ograniczenie liczby modułów,podział stacji na dwa mniejsze stoiska (nie jest to możliwe w przypadku IM 365, który obsługuje tylko jeden stoisk rozszerzający), lub wprowadzenie do standardowego modułu zasilania w stojaku rozszerzającym.

Alternatywa IM 360/361

Ograniczenie IM 365 do jednego stoiska rozszerzającego i jego wykluczenie trasy K-Bus są czynnikami, które decydują, czy IM 365 lub IM 360/361 jest właściwym wyborem dla danej aplikacji.

Prosty system decyzyjny:

UżycieIM 365gdy: potrzebny jest tylko jeden stojak rozszerzający, wszystkie moduły w stojaku rozszerzającym są standardowymi modułami sygnału (brak FM lub CP), a łączne obciążenie prądem w tle jest w granicach 0,8A na stojak.

UżycieIM 360/361gdy: potrzeba więcej niż jednego stoiska rozszerzającego (IM 360/361 obsługuje do trzech stoisk rozszerzających), moduły funkcjonalne lub procesory komunikacyjne muszą być zainstalowane w stoiskach rozszerzających,lub wymagania prądu tylnego płaszczyzny przekraczają zdolność zasilania IM 365.

Wzornictwo IM 365 z pojedynczą parą, pojedynczym stożkiem i bez K-Bus jest dokładnie dopasowane do prostych aplikacji rozszerzania I/O, które stanowią większość potrzeb rozszerzania S7-300.

W przypadku tych zastosowań zapewnia on wszystko, czego potrzeba, przy niższych kosztach i prostszej instalacji niż pełne rozwiązanie IM 360/361.

Częste pytania

P1: Czy pojedynczy procesor S7-300 może jednocześnie używać pary IM 365 i IM 360/361?

Nie, procesor S7-300 obsługuje jedną konfigurację interfejsu rozszerzającego, albo jedną parę IM 365 (jeden rack rozszerzający), albo jeden moduł przesyłania IM 360/361 z maksymalnie trzema modułami odbioru IM 361.Nie można łączyć tych typów interfejsów na tej samej stacji S7-300.

Wybór między tymi dwoma musi być dokonywany podczas projektowania systemu, a konfiguracja sprzętowa w konfiguracji HW STEP 7 musi odzwierciedlać rzeczywisty zainstalowany typ interfejsu.

P2: Jaka jest maksymalna liczba modułów sygnałowych, które mogą być zainstalowane w stojaku rozszerzającym IM 365?

Sztuka rozszerzająca może pomieścić do 8 modułów sygnałowych (tak samo maksymalnie jak centralna stacja), z zastrzeżeniem budżetu prądu w tle 0,8A dla stacji rozszerzającej.

Rzeczywista liczba modułów zależy od bieżącego zużycia każdego zainstalowanego modułu.stojak modułów o większym zużyciu prądu może być ograniczony do mniejszej liczby pozycji.

Narzędzie konfiguracji sprzętowej STEP 7 oznaczy błędy konfiguracji, jeśli całkowity prąd przekroczy dostępny zasilacz.

P3: Kabel podłączający jest trwale przymocowany. Co się stanie, jeśli zostanie uszkodzony?

Kabel łączący o długości 1 m nie jest wymienialny w terenie, jest integralną częścią pary modułów IM 365.należy wymienić całą parę IM 365.

Jest to kwestia konserwacyjna przy planowaniu przewodzenia kabli między regałami: kabel powinien być przeprowadzany przez kanały kablowe, które chronią go przed uszkodzeniami mechanicznymi,z wystarczającą pętlą serwisową umożliwiającą ciągnięcie stojaków do przodu w celu konserwacji bez obciążania kabla.

P4: Czy stojak rozszerzający IM 365 może być innego rodzaju stojakem S7-300 (np. koleją o innej długości)?

Słup rozszerzający może być dowolnym standardowym szylem montażowym S7-300, w tym szylami o różnej długości od środkowego szylu stacjonarnego.Moduł odbioru IM 365 instaluje się w najlewszym szczelinie szyny montażowej regału rozszerzającego, a pozostałe miejsca są dostępne dla modułów sygnałowych.

Sterownik rozszerzający wymaga własnego modułu zasilania S7-300 (seria PS 307), jeśli moduły w stojaku rozszerzającym pobierają energię z sieci jednakże, jeśli 1.2A mocy dostarczanej za pośrednictwem połączenia IM 365 może być wystarczająca do zasilania zapotrzebowania na zasilanie w tylnym płaszczyźnie bez oddzielnego zasilacza PS w stojaku rozszerzającym, w zależności od mieszanki modułów.

P5: Czy rozszerzenie IM 365 wpływa na czas skanowania S7-300 i czy istnieją jakieś ograniczenia funkcjonalne dla modułów w stojaku rozszerzającym?

Dodanie stojaka rozszerzającego za pośrednictwem IM 365 dodaje niewielką ilość do cyklu skanowania procesora. CPU musi uwzględniać rozszerzony I/O w każdym skanowaniu.Ten dodatkowy czas cyklu jest zazwyczaj nieistotny w przypadku standardowych zastosowań.

Ograniczenie funkcjonalne to ograniczenie K-Bus:FM (moduły funkcjonalne) i CP (procesory komunikacyjne), które wymagają komunikacji K-Bus z procesorem, nie mogą być zainstalowane w rackie rozszerzającym IM 365 i nie będą tam prawidłowo działać.

Standardowe moduły sygnału cyfrowego i analogowego (seria SM 321/322/323/331/332/334) nie mają takiego ograniczenia i działają normalnie w stojaku rozszerzającym.
