| Miejsce pochodzenia | Niemcy |
| Nazwa handlowa | SIMENS |
| Orzecznictwo | CE RoHS |

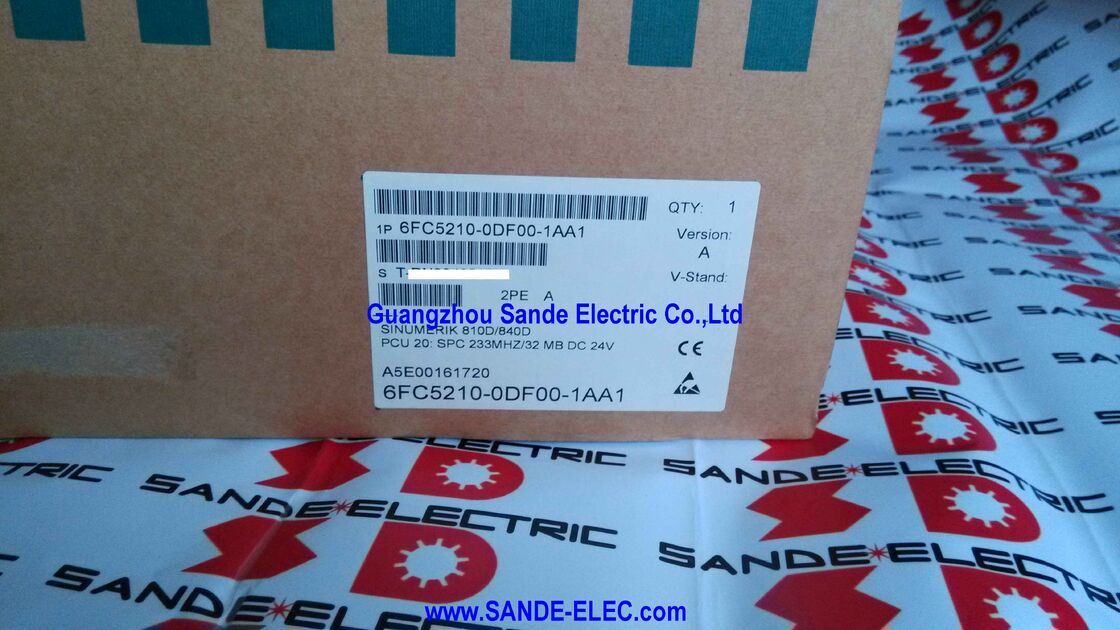

| Numer modelu | 6FC5210-0DF00-1AA1 |
Pozycja w sekwencji generacji sprzętu PCU20:
Aby zrozumieć, co faktycznie robi Siemens 6FC5210-0DF00-1AA1, pomocne jest zobaczenie, gdzie znajduje się w systemie SINUMERIK 840D.
Architektura 840D dzieli funkcje CNC między dwie fizycznie oddzielne jednostki — NCU (Numerical Control Unit) i PCU (Panel Control Unit):
NCU (umieszczona we własnej obudowie, zazwyczaj w szafie sterowniczej maszyny) jest rdzeniem obliczeniowym maszyny: uruchamia jądro NC, wykonuje programy częściowe, interpoluje trajektorie osi, zamyka pętle położenia serwo, zarządza magistralą PROFIBUS do napędów i modułów I/O oraz uruchamia sterownik PLC.
NCU wykonuje rzeczywiste obliczenia matematyczne związane z obróbką.
PCU jest komputerem interfejsu człowiek-maszyna — jednostką uruchamiającą oprogramowanie HMI oparte na systemie Windows, sterującą wyświetlaczem panelu operatora, reagującą na wprowadzanie danych z klawiatury, zarządzającą systemem plików (programy częściowe, dane narzędzi, parametry maszyny) oraz zapewniającą komunikację sieciową SINDNC i RS-232 z zewnętrznymi komputerami PC i systemami DNC.
PCU łączy się z NCU poprzez łącze MPI/PROFIBUS i z przednim panelem operatora poprzez oddzielne złącze.
PCU 20 to konkretnie kompaktowa, oparta na pamięci Flash implementacja tej koncepcji: brak obrotowego dysku twardego, system operacyjny i oprogramowanie HMI przechowywane w wbudowanej pamięci Flash, działające na jednopłytkowym procesorze SPC (Siemens PC).
PCU 20 uruchamia HMI Embedded — usprawnione środowisko oprogramowania HMI zoptymalizowane pod kątem przechowywania w pamięci Flash, które zapewnia kompletny interfejs operatora SINUMERIK (edycja programów częściowych, obsługa maszyny, zarządzanie narzędziami, dostęp do parametrów, diagnostyka, symulacja) w zredukowanej implementacji w porównaniu do oprogramowania HMI Advanced działającego na większym PCU 50 z dyskiem twardym.
Rola 6FC5210-0DF00-1AA1 na działającej maszynie polega na prezentowaniu operatorowi wszystkich informacji potrzebnych do obsługi maszyny — pozycji osi na żywo, prędkości wrzeciona, posuwu, aktywnego bloku programu, komunikatów o alarmach, danych narzędzi — oraz na przyjmowaniu wszystkich danych wejściowych, które zmieniają sposób działania maszyny. Gdy PCU 20 ulegnie awarii, maszyna jest ślepa i niekontrolowana, niezależnie od tego, czy samo NCU działa doskonale.
| Parametr | Wartość |
|---|---|
| Procesor | SPC 233 MHz |
| DRAM | 32 MB |
| Pamięć Flash | 16 MB |
| Napięcie zasilania | 24V DC |
| Oprogramowanie HMI | HMI Embedded (preinstalowane) |
| Języki (pamięć Flash 16MB) | Do 6 jednocześnie |
| Aktualizacja oprogramowania | Karta pamięci Flash PCMCIA / karta CF + adapter |
| Format kopii zapasowej | Plik ABB (Kopia zapasowa aplikacji) |
| Kompatybilność CNC | SINUMERIK 840D, 810D |
6FC5210-0DF00-1AA1 posiada 16MB wewnętrznej pamięci Flash — co odróżnia go od wariantu -1AA0 (ten sam procesor 233MHz, ale tylko 8MB Flash).
Ta różnica nie jest czysto akademicka: rozmiar pamięci Flash określa, ile języków interfejsu HMI można zainstalować jednocześnie na PCU 20.
Z 8MB Flash, obraz pamięci Flash PCU 20 może pomieścić dwa języki — zazwyczaj angielski plus jeden dodatkowy język.
Operator maszyny może przełączać się między tymi dwoma językami za pomocą danych maszyny MD 9003 (FIRST_LANGUAGE), ale dodanie trzeciego języka wymaga ponownej konfiguracji obrazu pamięci Flash i ponownej instalacji oprogramowania.
Z 16MB Flash, do sześciu języków można zawrzeć w jednym obrazie oprogramowania.
Standardowy zestaw języków obejmuje angielski, niemiecki, francuski, włoski, hiszpański i chiński uproszczony — z dodatkowymi językami dostępnymi za pośrednictwem opcjonalnych płyt CD z językami (6FC5253-6BX10-_XG0).
Dla producentów maszyn sprzedających ten sam model maszyny na różne rynki lub dla fabryk, w których operatorzy mówią różnymi językami, wariant z 16MB pamięci Flash jest właściwą specyfikacją, ponieważ umożliwia obsługę wielojęzyczną bez wielu wariantów obrazu pamięci Flash.
Praktyczne implikacje konserwacyjne: podczas pozyskiwania zamiennego PCU 20, należy potwierdzić, czy istniejący plik kopii zapasowej ABB maszyny został wygenerowany z jednostki z 16MB czy 8MB pamięci Flash.
Obraz 16MB pamięci Flash nie może zostać załadowany do PCU 20 z 8MB pamięci Flash, ale obraz 8MB może zostać załadowany do jednostki 16MB — wariant 16MB jest zatem bardziej elastyczną opcją wymiany, jeśli dokładny wariant pamięci Flash nie zostanie potwierdzony.
6FC5210-0DF00-1AA1 przechowuje całe swoje oprogramowanie operacyjne — środowisko systemu operacyjnego, aplikację HMI Embedded, konfigurację specyficzną dla maszyny (teksty alarmów, dane maszyny wyświetlane, kompilacje cykli, niestandardowe modyfikacje OEM) i pliki językowe — jako obraz pamięci Flash w 16MB pamięci Flash.
Ten obraz można wyeksportować jako plik ABB (Application Backup) i zaimportować na jednostkę zamienną, przenosząc kompletną konfigurację oprogramowania specyficzną dla maszyny z jednego PCU 20 na inny.
Tworzenie kopii zapasowej ABB: Gdy PCU 20 jest uruchomiony, narzędzie do instalacji oprogramowania (uruchamiane z płyty CD na podłączonym komputerze PC przez kabel szeregowy lub z własnego menu PCU 20 przez naciśnięcie klawisza 6 podczas uruchamiania) tworzy plik ABB i zapisuje go na karcie pamięci Flash PCMCIA lub karcie Compact Flash (za pomocą adaptera CF-do-PCMCIA).
Nazwa pliku ABB to domyślnie PCU_20.ABB.
Przywracanie na jednostkę zamienną: Gdy PCU 20 ulegnie awarii i zostanie pozyskana jednostka zamienna, plik ABB jest ładowany z karty CF/PCMCIA do nowej jednostki przy użyciu tej samej procedury uruchamiania (nacisnąć klawisz 6, gdy podczas rozruchu pojawi się numer seryjny).
Jednostka zamienna otrzymuje kompletny obraz oprogramowania z oryginalnej maszyny — w tym wszystkie niestandardowe modyfikacje specyficzne dla maszyny — i uruchamia się z identyczną konfiguracją jak uszkodzona jednostka.
Połączenie z komputerem PC nie jest wymagane do samego procesu przywracania.
Ścieżka aktualizacji oprogramowania: Siemens okresowo wydawał zaktualizowane wersje oprogramowania HMI Embedded dla serii PCU 20 (numeracja wersji jest zgodna z wersją HMI Embedded, np. V6.5). Każde wydanie oprogramowania dodaje funkcjonalność, naprawia błędy oprogramowania i aktualizuje bibliotekę tekstów alarmowych.
Aktualizacje oprogramowania można zastosować do 6FC5210-0DF00-1AA1 za pomocą tej samej procedury instalacji z karty CF, z ponownym zastosowaniem danych specyficznych dla maszyny po aktualizacji, zgodnie z dokumentacją instrukcji aktualizacji.
Gdy maszyna SINUMERIK 810D/840D nie uruchamia się lub traci interfejs operatora, rozróżnienie awarii PCU 20 od awarii NCU lub usterki panelu operatora jest kluczowe przed zamówieniem sprzętu zamiennego. Awaria PCU 20 zazwyczaj objawia się w jeden z kilku sposobów:
Brak wyświetlania, brak rozruchu: Wyświetlacz panelu operatora pozostaje ciemny lub nie pokazuje żadnej aktywności. Może to wskazywać na awarię zasilania PCU 20, uszkodzenie pamięci Flash uniemożliwiające ukończenie sekwencji rozruchu lub awarię sprzętu na samej płycie PCU 20.
Wyświetlacz pokazuje rozruch PCU 20, ale HMI się nie ładuje: PCU 20 uruchamia się do momentu wyświetlenia numeru seryjnego (podpowiedź menu rozruchowego dla klawisza 6), ale oprogramowanie HMI nie ładuje się.
Często wskazuje to na uszkodzenie pamięci Flash lub niekompatybilny obraz oprogramowania — obraz pamięci Flash mógł zostać częściowo uszkodzony przez przerwę w zasilaniu podczas poprzedniej aktualizacji oprogramowania.
HMI ładuje się, ale komunikacja z NCU zawodzi: Interfejs HMI pojawia się na ekranie, ale wyświetlacz pokazuje komunikaty o błędach związane z utratą komunikacji z NCU lub błędami łącza MPI.
W tym scenariuszu sprzęt PCU 20 może być sprawny, ale kabel komunikacyjny MPI między PCU 20 a NCU jest uszkodzony, lub samo NCU uległo awarii — PCU 20 nie jest źródłem problemu.
Okresowe zawieszanie się lub ponowne uruchamianie: HMI zawiesza się podczas pracy lub samoczynnie się restartuje.
Może to wskazywać na awarie procesora lub pamięci PCU 20, degradację pamięci Flash w starszych jednostkach lub niestabilność zasilania (PCU 20 wymaga stabilnego zasilania 24V DC — tętnienia napięcia lub przepięcia mogą powodować nieprawidłowe działanie).
Inżynierowie serwisu powinni używać wbudowanych wyjść diagnostycznych PCU 20 (wskaźniki LED na płycie PCU 20) oraz własnego statusu diagnostycznego NCU, aby ustalić, który komponent jest uszkodzony, zanim wymienią PCU 20.
PCU 20 i PCU 50 to oba poprawne jednostki HMI dla SINUMERIK 810D/840D, ale reprezentują różne poziomy możliwości:
PCU 20 (ta jednostka) uruchamia HMI Embedded: oparty na pamięci Flash, bez obrotowego dysku twardego, niższa prędkość procesora (do 500MHz w najwyższym wariancie), przeznaczony do standardowych funkcji interfejsu operatora obrabiarki.
Nie może uruchamiać HMI Advanced — rozszerzonego HMI opartego na komputerze PC, który dodaje funkcje takie jak symulacja 3D, graficzne programowanie ShopMill/ShopTurn i otwarte aplikacje Windows obok HMI CNC. PCU 20 nie może również hostować pakietów oprogramowania Manage MyMachines ani dodatkowych pakietów opcji Siemens, które wymagają HMI Advanced.
PCU 50 (np. 6FC5210-0DF01-0AA0) uruchamia HMI Advanced na procesorze klasy Pentium z dyskiem twardym, systemem Windows NT/2000/XP i obsługuje pełny zakres opcji oprogramowania SINUMERIK.
Jest większy, droższy i wymaga prawidłowo utrzymywanego dysku twardego — dysk twardy jest najczęstszym punktem awarii jednostek PCU 50 w środowiskach produkcyjnych.
Dla zdecydowanej większości standardowych operacji obrabiarek, HMI Embedded w PCU 20 zapewnia wszystko, czego potrzebuje operator maszyny i inżynier serwisu: zarządzanie programami częściowymi, kompensację narzędzi, dostęp do parametrów maszyny, wyświetlacze diagnostyczne i raportowanie produkcji.
PCU 50 jest odpowiedni, gdy producent maszyny określił HMI Advanced do programowania graficznego, symulacji 3D lub specyficznych pakietów oprogramowania Siemens, które nie działają na HMI Embedded.
Gdy oryginalna specyfikacja maszyny używała PCU 20, wymiana na ten sam lub kompatybilny wariant PCU 20 (przy użyciu pliku ABB z oryginału) jest prawidłową strategią konserwacji.
Uaktualnienie do PCU 50 w celu wymiany uszkodzonego PCU 20 jest w zasadzie możliwe, ale wymaga innej instalacji oprogramowania, innego montażu fizycznego i potencjalnie innego okablowania MPI/panelu operatora — co czyni go zadaniem uruchomieniowym, a nie wymianą typu "jeden do jednego".
P1: -1AA1 ma procesor 233MHz. Czy jest kompatybilny z wersjami oprogramowania o wyższym rewizji, przeznaczonymi dla szybszych wariantów PCU 20, takich jak -1AA2 o częstotliwości 333MHz?
Wszystkie warianty sprzętu PCU 20 — od oryginalnego -0AA0 o częstotliwości 166MHz po -1AA3 o częstotliwości 500MHz — uruchamiają te same wersje oprogramowania HMI Embedded (do V6.5 włącznie).
Prędkość procesora wpływa na szybkość reakcji HMI na wprowadzanie danych przez użytkownika i szybkość odświeżania ekranu, ale nie ogranicza kompatybilności wersji oprogramowania.
6FC5210-0DF00-1AA1 o częstotliwości 233MHz może uruchamiać to samo oprogramowanie HMI Embedded V6.5 co wariant -1AA2 o częstotliwości 333MHz — różnica w wydajności jest zauważalna w responsywności interfejsu użytkownika, ale nie wpływa na kompatybilność funkcjonalną.
Pojemność 16MB pamięci Flash określa liczbę języków, a nie prędkość procesora.
P2: Czy podczas wymiany uszkodzonego PCU 20 na 6FC5210-0DF00-1AA1, NCU musi być ponownie skonfigurowane?
Nie. NCU przechowuje własną konfigurację niezależnie — dane maszyny NC, parametry napędów, program PLC i konfiguracje osi znajdują się w NCU, a nie w PCU 20. Wymiana PCU 20 nie wpływa na zapisaną konfigurację NCU.
To, co musi zostać przywrócone na nowym PCU 20, to dane po stronie HMI: teksty alarmów w odpowiednim języku, dane maszyny wyświetlane (parametry z serii MD 9000 sterujące zachowaniem HMI), niestandardowe modyfikacje ekranów OEM i instalacja języków.
Jeśli plik kopii zapasowej ABB został utworzony z oryginalnego PCU 20, załadowanie go na jednostkę zamienną przywraca wszystko to w jednej operacji.
P3: PCU 20 nie ma dysku twardego. Gdzie są przechowywane programy częściowe i dane narzędzi na maszynie korzystającej z tej jednostki?
Własna pamięć Flash PCU 20 przechowuje oprogramowanie operacyjne i konfigurację HMI, ale nie jest przeznaczona do regularnego przechowywania programów częściowych podczas produkcji.
Programy częściowe są zazwyczaj przechowywane we własnej pamięci NCU z podtrzymaniem SRAM (dostępnej przez menedżer programów PCU 20), na karcie PCMCIA lub CF włożonej do PCU 20, na dysku sieciowym przez połączenie Ethernet PCU 20 (NetworkManager) lub przesyłane przez RS-232 DNC do zewnętrznego serwera DNC.
Duże biblioteki programów częściowych przekraczające pamięć pokładową NCU są najczęściej zarządzane przez połączenie sieciowe. Dane narzędzi są przechowywane w danych maszyny NCU i tabelach zarządzania narzędziami, a nie na PCU 20.
P4: 6FC5210-0DF00-1AA1 został wycofany z produkcji. Jakie są opcje utrzymania maszyn, które nadal go używają?
Istnieją trzy praktyczne opcje utrzymania maszyn 810D/840D z jednostkami PCU 20.
Po pierwsze, pozyskiwanie przetestowanych jednostek 6FC5210-0DF00-1AA1 (lub kompatybilnych wariantów o wyższym rewizji, takich jak -0AA2 lub -1AA2) z rynku wtórnego elektroniki przemysłowej — jest to dominujące podejście, a zapasy pozostają dostępne u specjalistycznych dostawców części zamiennych CNC.
Po drugie, naprawa płyty PCU 20 przez specjalistyczne firmy zajmujące się naprawą CNC, które mogą przywrócić pamięć Flash, wymienić uszkodzone komponenty procesora lub naprawić sekcje zasilania. Po trzecie, migracja platformy do SINUMERIK 840D sl lub 828D (aktualna linia produktów Siemens), która obejmuje kompleksowe ponowne uruchomienie i jest zazwyczaj traktowana jako projekt modernizacji maszyny, a nie naprawa konserwacyjna.
P5: Czy 6FC5210-0DF00-1AA1 może być używany zamiennie z -0AA1 (166MHz/16MB Flash) lub -0AA2 (266MHz/16MB Flash)?
Wszystkie trzy warianty — -0AA1, -1AA1 i -0AA2 — mają tę samą pojemność 16MB pamięci Flash i 32MB DRAM, co czyni je kompatybilnymi z tymi samymi obrazami kopii zapasowych ABB o pojemności 16MB i tymi samymi konfiguracjami językowymi.
Plik ABB wygenerowany z jednego wariantu można załadować na dowolny inny wariant z 16MB pamięci Flash.
Fizyczny format PCU 20 i rozkład pinów złączy są takie same we wszystkich wersjach sprzętu PCU 20, co pozwala na fizyczną zamienność w zespole panelu operatora.
Praktyczna różnica polega na prędkości procesora (166/233/266MHz), która wpływa na czas reakcji HMI, ale nie na kompatybilność funkcjonalną.
-1AA1 (233MHz/16MB) jest generalnie preferowany jako zamiennik uszkodzonego -0AA1 (166MHz/16MB), ponieważ zapewnia szybszą wydajność interfejsu użytkownika przy identycznej kompatybilności oprogramowania.
