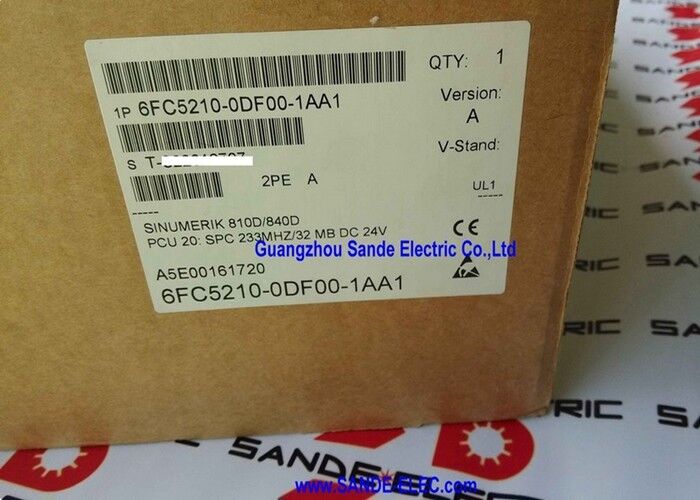

6FC5210-0DF00-1AA1 | Panel sterujący SINUMERIK PCU 20 — 233 MHz / 32 MB DRAM / 16 MB Flash / 24 V DC / SINUMERIK 810D / 840D CNC

PCU 20 — Jednostka obliczeniowa HMI w SINUMERIK 810D/840D

SINUMERIK 810D i 840D to wysokowydajne systemy CNC szeroko stosowane w centrach obróbczych, centrach tokarskich, szlifierkach i liniach transferowych. W tych systemach 6FC5210-0DF00-1AA1 PCU 20 (Panel Control Unit) zapewnia warstwę obliczeniową panelu operatora – obsługuje oprogramowanie SINUMERIK HMI, zarządza interfejsem operatora i komunikuje się z NCU (Numerical Control Unit) poprzez wewnętrzną płytę montażową SINUMERIK.

PCU jest jednostką fizycznie odrębną od UMK. NCU obsługuje obliczenia CNC w czasie rzeczywistym – interpolację osi, wykonywanie PLC i komunikację z serwomechanizmem. PCU 20 obsługuje wszystko, co widzi operator maszyny i z czym wchodzi w interakcję: wyświetlanie danych narzędzi, edycję programu, ekrany stanu i ręczne wprowadzanie danych. Ta funkcjonalna separacja oznacza, że ​​środowisko obliczeniowe HMI można wymieniać lub modernizować niezależnie od samego sterownika CNC.

6FC5210-0DF00-1AA1 to wariant procesora 233 MHz PCU 20, wyposażony w 32 MB DRAM i 16 MB pamięci flash — konfiguracja stosowana w instalacjach obrabiarek średniej generacji 810D i 840D, które wymagają obsługi SINUMERIK HMI na panelu operatora.

Kluczowe dane techniczne

32MB DRAM + 16MB Flash — zasoby obliczeniowe dla warstwy HMI

32 MB pamięci DRAM PCU 20 zapewnia pamięć roboczą dla aplikacji HMI — listy aktywnych programów, tabele narzędzi i parametrów przechowywane w pamięci RAM w celu szybkiego wyświetlania oraz wykonywania oprogramowania HMI. Pamięć flash o pojemności 16 MB przechowuje oprogramowanie operacyjne – obraz aplikacji SINUMERIK HMI, pliki konfiguracyjne specyficzne dla maszyny i przechowywane dane, które muszą przetrwać cykle zasilania bez podtrzymania akumulatorowego.

Procesor 233 MHz jest wystarczający do zadań związanych z wyświetlaniem SINUMERIK HMI, dla których to urządzenie zostało zaprojektowane. Operatorzy obrabiarek komunikują się z PCU 20 poprzez panel operatorski SINUMERIK, który łączy się z wyświetlaczem i klawiaturą PCU – PCU przetwarza wszystkie zdarzenia wejściowe i odświeża wyświetlacz bez zależności od obróbki CNC w czasie rzeczywistym NCU.

Scenariusze zastosowań

Centrum obróbcze SINUMERIK 840D — wymiana PCU:W centrum obróbczym obsługującym system CNC SINUMERIK 840D pojawia się błąd PCU: awaria wyświetlacza HMI, brak reakcji panelu operatora lub PCU nie uruchamia się. Wymiana 6FC5210-0DF00-1AA1 przywraca funkcjonalność panelu operatora. NCU w dalszym ciągu przechowuje konfigurację maszyny; zamienny PCU jest skonfigurowany do ponownego połączenia z NCU bez utraty danych osi maszyny.

Renowacja HMI centrum tokarskiego SINUMERIK 810D:Centrum tokarskie ze sterowaniem SINUMERIK 810D traci możliwości HMI z powodu awarii PCU. 6FC5210-0DF00-1AA1 to bezpośredni zamiennik tego samego wariantu PCU 20, przywracający wyświetlacz operatora, możliwości edycji programu i informację zwrotną o stanie maszyny bez konieczności wymiany NCU.

Ścieżka aktualizacji panelu:Operatorzy maszyn zgłaszają powolną reakcję HMI w starszej instalacji 810D. Aktualizacja PCU 20 z wolniejszego wariantu do 233 MHz 6FC5210-0DF00-1AA1 poprawia odświeżanie wyświetlacza i reakcję na wprowadzanie parametrów bez modyfikowania CNC maszyny lub konfiguracji osi.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy PCU 20 i PCU 50 w systemie SINUMERIK 810D/840D?

Obydwa są jednostkami sterowania panelowego dla SINUMERIK 810D/840D, przy czym PCU 50 jest jednostką o wyższej specyfikacji, ze znacznie większą mocą obliczeniową, większą pamięcią RAM i opcją dysku twardego lub pamięci CompactFlash w porównaniu z pamięcią flash PCU 20. PCU 50 (6FC5210-0DF01-0AA0 i podobne) obsługuje bardziej zaawansowane funkcje HMI i większą pojemność danych. PCU 20 (6FC5210-0DF00-1AA1) to kompaktowy wariant oparty na pamięci flash, odpowiedni do standardowych wymagań HMI dla centrów obróbczych bez wyższych wymagań dotyczących wydajności, które uzasadniają PCU 50.

P2: Czy 6FC5210-0DF00-1AA1 można używać zarówno z systemami SINUMERIK 810D, jak i 840D?

Tak. PCU 20 jest kompatybilny zarówno z systemami CNC SINUMERIK 810D, jak i 840D. Sprzęt NCU różni się pomiędzy 810D i 840D (różne moduły NCU), ale PCU 20 łączy się z obydwoma poprzez ten sam interfejs. Konfiguracja oprogramowania HMI na PCU 20 jest dostosowana do typu podłączonej NCU i konfiguracji maszyny.

P3: Czy program obrabiarki i dane parametrów są zapisane w PCU 20?

Dane programu części i parametry CNC są rozdzielane pomiędzy PCU i NCU. Aktywne parametry CNC i konfiguracja osi znajdują się w NCU. Dane na poziomie HMI – listy programów, tabele danych narzędzi wyświetlane na panelu operatora i konfiguracja HMI – są zarządzane przez PCU. Wymiana PCU 20 nie wpływa na parametry osi maszyny w NCU; z kopii zapasowej należy przywrócić tylko konfigurację specyficzną dla HMI na PCU.

P4: Jaki typ panelu operatora można podłączyć do 6FC5210-0DF00-1AA1?

PCU 20 łączy się z panelami operatorskimi SINUMERIK 810D/840D – w szczególności z OP 010, OP 012, OP 015 lub równoważnymi wariantami paneli operatorskich, które były współczesne generacji PCU 20. Złącze przenosi sygnał wyświetlacza, interfejs klawiatury oraz komunikację USB lub MPI pomiędzy PCU a panelem operatorskim. Fizyczny typ złącza i specyfikacja kabla są określone w dokumentacji sprzętu SINUMERIK 810D/840D dla konkretnego panelu operatorskiego zainstalowanego na maszynie.

P5: Jakie oprogramowanie jest potrzebne do konfiguracji lub przywrócenia PCU 20 po wymianie?

Po wymianie PCU należy załadować oprogramowanie SINUMERIK HMI i konfigurację specyficzną dla maszyny na nowy PCU. Procedura przywracania wykorzystuje kopię zapasową oprogramowania systemowego SINUMERIK – zwykle utworzoną podczas uruchamiania maszyny i zapisaną na porcie USB panelu operatora lub na komputerze PC za pomocą narzędzi oprogramowania systemowego SINUMERIK. Specyficzna procedura jest udokumentowana w instrukcji uruchomienia SINUMERIK 810D/840D. Najbardziej niezawodną ścieżką przywracania jest użycie zweryfikowanej kopii zapasowej z oryginalnego komputera.
