PLC programowalny sterownik logiczny
>
|
| Miejsce pochodzenia | Niemcy |
| Nazwa handlowa | SIMENS |
| Orzecznictwo | CE RoHS |
| Numer modelu | 6GK7343-1CX10-0XE0 |

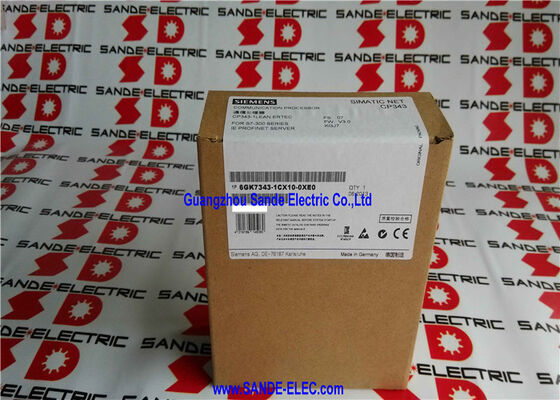

Numer części:6GK7343-1CX10-0XE0
Producent:Siemens AG (Niemcy)
/Switch:Zintegrowany przełącznik 2-port (czyp ERTEC 200) zapewnia 2 fizyczne porty RJ45 na jednym interfejsie IE
Fizyczne porty:2 × RJ45 (10/100 Mbit/s)
Protokoły komunikacji:
W sprawieSiemens 6GK7343-1CX10-0XE0jest CP 343-1 Lean, optymalizowany pod względem kosztów procesor komunikacji Industrial Ethernet dla platformy SIMATIC S7-300.
Zajmuje jedno miejsce w półce S7-300 obok procesora, i z tego miejsca zarządza całą komunikacją Industrial Ethernet S7-300: utrzymuje połączenia z serwerami SCADA,Panele HMI, i innych PLC; wymiana danych cyklicznych procesów jako urządzenie PROFINET IO; i zapewnienie dostępu do programowania przez Ethernet z stacji roboczych STEP 7 / TIA Portal.
The "Lean" designation within the CP 343-1 family identifies this as the entry-level variant — lighter on communication resources than the full CP 343-1 (6GK7343-1EX30) but covering all the communication scenarios that the majority of S7-300 Ethernet applications actually require.
TCP/IP z transportem ISO (RFC 1006), komunikacja S7, urządzenie PROFINET IO, Fetch/Write i UDP są obecne;co Lean pomina w stosunku do pełnego CP 343-1 jest przede wszystkim rozszerzona komunikacja S7 po stronie klienta (podtrzymuje komunikację S7 jako serwer, ale nie jako aktywny klient), oraz niektóre liczby połączeń jednoczesnych o dużej objętości.
W przypadku łączności HMI, zdalnego programowania, zbierania danych SCADA i integracji urządzeń PROFINET IO, Lean jest w pełni zdolny.
Zintegrowany 2-port switch ERTEC 200 jest znaczącą funkcją praktyczną.
A conventional single-port Ethernet module requires a separate external switch to connect more than one downstream device at the PLC — a cost and space overhead that adds up across a plant with dozens of S7-300 stations.
Wbudowany w CP 343-1 Lean przełącznik 2-port oznacza dwa urządzenia Ethernet (np.kabli rdzenia roślinnego i panelu HMI lub innego urządzenia) można podłączyć bezpośrednio do CP bez żadnego zewnętrznego sprzętu przełącznika.
Zmniejsza to ilość danych na panelu, eliminuje zasilanie przełącznika i mocowanie na szynach DIN oraz uproszcza okablowanie.
| Parametry | Wartość |
|---|---|
| Interfejs Ethernet | 10/100 Mbit/s IE |
| Fizyczne porty | 2 × RJ45 (wbudowany przełącznik 2-port) |
| Przełącznik | ERTEC 200 |
| TCP/IP | Tak (wysłać/odbierać, RFC 1006) |
| UDP | Tak (wysłać/odbierać, wielokrotne przesyłanie) |
| PROFINET IO | Funkcja urządzenia |
| S7 Komunikacja | Serwer |
| Pobierz/Napisz | - Tak, proszę. |
| SNMP | Tak (v1/v2c) |
| Init przez LAN | - Tak, proszę. |
| Zmiana modułu | Bez PG |
| Prąd w tle | 0.2A @ 5V |
| Wyposażenie zewnętrzne | 24 V prądu stałego, 0,16 ∼ 0,2 A |
TCP/IP z SEND/RECEIVE:Podstawowy mechanizm wymiany danych.Procesor S7-300 wykorzystuje bloki biblioteki AG_SEND / AG_RECV STEP 7 (lub równoważne bloki TIA Portal TCON / TSEND / TRECV) do otwierania połączeń TCP z partnerami zdalnymi i wymiany danych.
Bez RFC 1006 (raw TCP) komunikuje się z dowolnym urządzeniem TCP/IP SCADA serwery, systemy historyczne oparte na komputerze, sterowniki stron trzecich bez względu na dostawcę.
W RFC 1006 (ISO-on-TCP) transport zawiera segmenty warstwy transportowej ISO w celu kompatybilności z innymi urządzeniami Siemens i starszymi protokołami przemysłowymi, które wykorzystywały transport ISO w sposób rodzimy.
UDP z SEND/RECEIVE i Multicast:Wymiana oparta na UDP jest bez połączenia Multicast umożliwia CP wysyłanie danych do wielu odbiorników jednocześnie bez powtarzania transmisji dla każdego odbiorcy, przydatne do transmisji stanu lub synchronizacji czasu w całej zakładzie.
Urządzenie PROFINET IO:CP 343-1 Lean może działać jako urządzenie PROFINET IO
W tej roli S7-300 z CP 343-1 Lean pojawia się na sterowniku PROFINET IO (być może większym S7-400 lub S7-1500 pełniącym rolę mistrza systemu) jako zdalne urządzenie I/O,z CP zarządzającym cykliczną wymianą danych PROFINET.
Jest to mechanizm umożliwiający systemom S7-300 integrację z architekturami zakładów opartymi na PROFINET, które były starsze niż własne warianty procesorów PROFINET S7-300.
Pobierz/Napisz:Protokół ten umożliwia zdalnemu urządzeniu (PG, PC lub system SCADA) bezpośrednie odczytywanie lub zapisywanie do bloków danych S7-300 bez żadnego programu drabiny obsługującego komunikację.
Fetch/Write jest protokołem sondażowym urządzenie zdalne inicjuje każde odczytywanie lub zapisywanie; CP odpowiada poprzez bezpośredni dostęp do danych procesora.
Uproszcza to integrację SCADA, ponieważ system SCADA może mapować adresy danych S7-300 bezpośrednio do własnej bazy danych tagów.
S7 Komunikacja (serwer):The CP 343-1 Lean supports S7 communication in the server role — it responds to S7 communication requests from other S7 devices or from S7-compatible clients (such as Siemens HMI panels communicating in S7 protocol mode).
Jako serwer pozwala innym urządzeniom czytać i pisać dane jego procesora.
Wariant Lean nie inicjuje komunikacji S7 jako aktywny klient; dla aktywnego klienta S7 wiadomości, własne bloki STEP 7 PUT / GET CPU mogą być używane do ograniczonej komunikacji S7 bez CP.
Dwie cechy operacyjne dotyczą rzeczywistych scenariuszy konserwacji:
Inicjalizacja przez sieć LANoznacza, że nowy adres IP CP 343-1 Lean i nazwę urządzenia PROFINET można przypisać zdalnie za pośrednictwem sieci Ethernet bez fizycznego podłączenia urządzenia programowania do sterownika sterowania.
W przypadku gdy CP zastępczy przybywa do zdalnej instalacji, stacja robocza STEP 7 lub TIA Portal w tej samej sieci Ethernet przypisuje modułowi tożsamość sieciową: adres IP, maskę podsieci,Router z wykorzystaniem narzędzi sieciowych opartych na NDIS zawartych w STEP 7.
Moduł jest online i funkcjonalny bez inżyniera serwisowego, który musi przynieść laptop do maszyny.
Zmiana modułu bez PGrozszerza tę koncepcję: CP przechowuje swoją konfigurację w pamięci niezmiennej.
Jeżeli w tym samym gniazdzie stojaku zainstalowany jest zamienny gniazdowy CP 343-1 Lean,Po uruchomieniu procesor automatycznie pobiera konfigurację z pamięci procesora S7-300. Procesor wie, do jakiej konfiguracji CP należy jego stojak i przenosi ją do nowego modułu..
Inżynier serwisowy instaluje moduł fizyczny, a resztę wykonuje system.
P1: CP 343-1 Lean obsługuje komunikację S7 tylko jako serwer. Co to oznacza dla wymiany danych z innymi sterownikami S7?
W trybie serwerowym CP 343-1 Lean odpowiada na żądania komunikacji S7 z innych urządzeń Siemens, ale nie inicjuje takich żądań samodzielnie.
Oznacza to, że stacja inżynieryjna STEP 7 lub TIA Portal może uzyskać dostęp do danych procesora, a inne sterowniki S7, które inicjują instrukcje PUT/GET, mogą odczytywać i pisać dane w blokach danych tego procesora.
Aby procesor na stronie CP 343-1 Lean aktywnie odczytywał dane z zdalnego sterownika S7 przez Ethernet,musi używać albo bloków funkcji STEP 7 PUT/GET z połączeniem CP STEP 7 S7 (które działa w ramach tego samego projektu) albo TCP/IP SEND/RECEIVE, jeśli zdalny sterownik uruchamia również serwer TCP.
P2: Zintegrowany przełącznik ma 2 porty RJ45. Czy CP 343-1 Lean wspiera topologie linii lub pierścieni, czy tylko gwiazdkę?
Zintegrowany przełącznik z dwoma portami obsługuje zarówno topologie gwiazdkowe, jak i liniowe (daisy-chain).
W topologii liniowej, one RJ45 connects to the upstream network device (switch or another CP) and the other connects to the next downstream device — creating a chain of CP 343-1 Lean modules without requiring a central switch for each connection point.
Jest to powszechna topologia w rzędach paneli lub liniach produkcyjnych, w których sterowniki są fizycznie rozmieszczone w sekwencji, a oddzielny przełącznik infrastrukturalny w każdym miejscu byłby niewygodny.
Topologia pierścieniowa (dla redundancji mediów) nie jest obsługiwana przez CP 343-1 Lean; dla topologii pierścieniowej z MRP (Media Redundancy Protocol) wymagana jest pełna CP 343-1 Advanced (6GK7343-1GX30).
P3: Jaka jest maksymalna liczba jednoczesnych połączeń TCP obsługiwanych przez CP 343-1 Lean?
CP 343-1 Lean obsługuje ograniczoną liczbę jednoczesnych aktywnych połączeń, mniej niż pełny CP 343-1, co jest podstawową różnicą architektoniczną między tymi dwoma wariantami.Typowy zasób połączenia w wersji Lean obejmuje typowe scenariusze: kilka połączeń TCP do systemów SCADA/history, jedno lub dwa połączenia S7 do paneli HMI oraz komunikacja urządzeń PROFINET IO.
W przypadku aplikacji o dużej gęstości wielołączeń (wielu jednoczesnych klientów SCADA, wielu równoległych partnerów S7)należy określić pełny CP 343-1 (6GK7343-1EX30) z większą tabelą połączeń.
P4: Czy CP 343-1 Lean można skonfigurować w portalu TIA, czy wymagane jest STEP 7 V5.x?
CP 343-1 Lean może być skonfigurowany zarówno w STEP 7 V5.5 (klasyczny) jak i TIA Portal (V13 i nowsze, z odpowiednim pakietem wsparcia sprzętowego).
W portalu TIA CP pojawia się w katalogu urządzeń pod modułami komunikacyjnymi SIMATIC NET / S7-300 i jest konfigurowany przy użyciu okna dialogowego właściwości CP w konfiguracji sieci.
Portal TIA zapewnia zunifikowane środowisko konfiguracji procesora S7-300, połączeń Ethernet CP 343-1 Lean i konfiguracji urządzeń PROFINET IO w jednym narzędziu.
P5: Czy CP 343-1 Lean obsługuje funkcję sterownika PROFINET IO, czy tylko urządzenie?
6GK7343-1CX10-0XE0 CP 343-1 Lean obsługuje funkcję PROFINET IO Device tylko nie może działać jako sterownik PROFINET IO do zarządzania rozproszonymi urządzeniami IO w sieci PROFINET.
W przypadku systemów S7-300 wymagających pełnienia funkcji sterownika PROFINET IO (zarządzania ET 200SP, ET 200M lub innymi urządzeniami PROFINET IO),wymagany jest procesor z funkcją PROFINET (np. CPU 315-2 PN/DP) lub CP 343-1 Advanced (6GK7343-1GX30) z funkcją kontrolera PROFINET IO.
Funkcja urządzenia IO Lean umożliwia zarządzanie go przez kontrolera IO PROFINET, który jest odpowiednią rolą dla S7-300, działającego jako niewolnik lub podstacja w większym systemie PROFINET.
