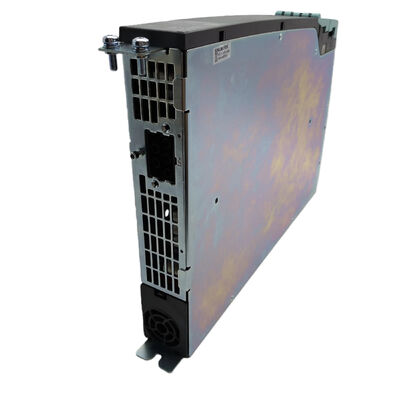

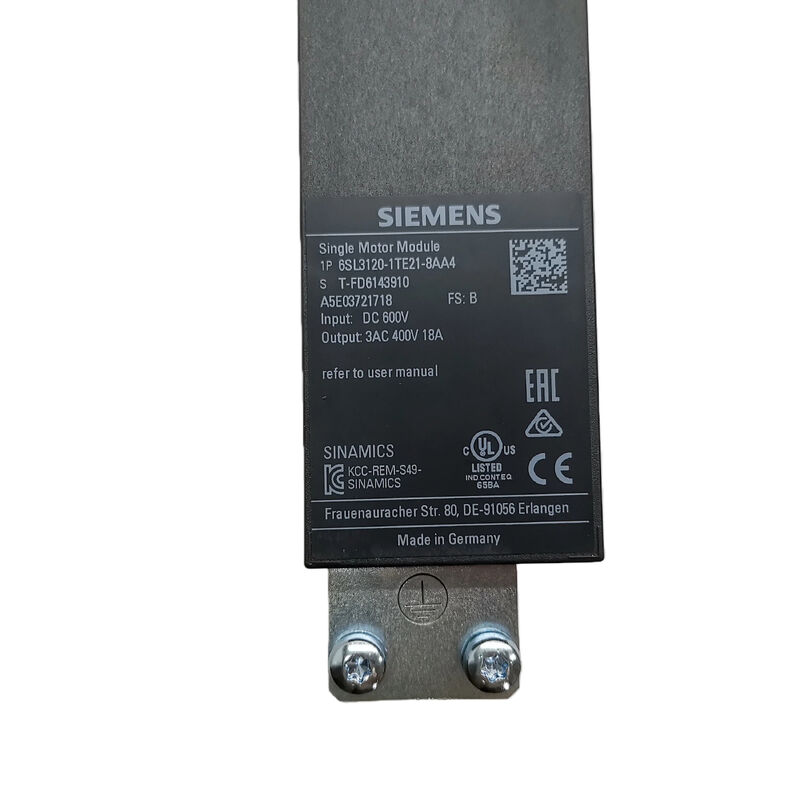

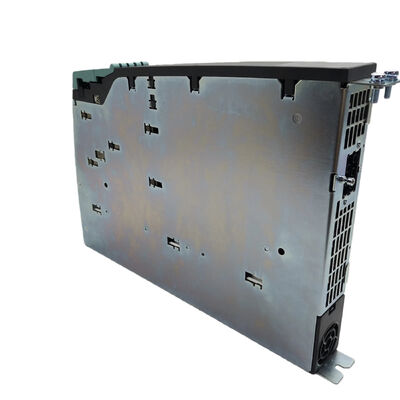

Moduł silnika pojedynczego Siemens 6SL3120-1TE21-8AA4 SINAMICS S120

Format książkowy | 18A | 9,7 kW | Wejście 600 VDC | 400V 3AC | Drive-CLiQ | Rozszerzone bezpieczeństwo zintegrowane | IP20

Jedna oś. Pełna wydajność. Bez kompromisów.

W każdym wieloosiowym systemie automatyki nie każda oś musi dzielić falownik z inną. Osie posuwu o wysokim momencie obrotowym, wymagające napędy wrzecion i krytyczne osie pozycjonujące — zwłaszcza te z dużymi obciążeniami dynamicznymi lub niezależnymi wymogami bezpieczeństwa — zasługują na dedykowane zasoby napędowe. Siemens 6SL3120-1TE21-8AA4 to moduł silnika jednoosiowego w formacie książkowym SINAMICS S120, dostarczający znamionowy prąd wyjściowy 18A przy mocy 9,7 kW do pojedynczego silnika z pełną inteligencją, architekturą bezpieczeństwa i łącznością Drive-CLiQ, która definiuje platformę S120.

Podczas gdy moduł podwójnego silnika dzieli zasoby między dwie osie, ten moduł dedykuje wszystko jednej: pełny prąd wyjściowy 18A, niezależne wejście bezpiecznego zatrzymania, indywidualne sterowanie bezpiecznym hamulcem silnika i kompletny zestaw funkcji Extended Safety Integrated — wszystko na jednym, dedykowanym kanale w stosie książkowym.

Specyfikacje techniczne

Prąd znamionowy 18A / Prąd obciążenia podstawowego 15,3A: Zrozumienie dwóch wartości prądu

Na specyfikacji tego modułu widnieją dwie wartości prądu, a rozróżnienie to ma znaczenie przy wymiarowaniu grupy napędowej S120. Prąd znamionowy 18A to szczytowa zdolność pracy ciągłej dla wymagających zastosowań serwo i wektorowych — liczba ta odpowiada prądowi znamionowemu silnika dla ciągłej pracy z wysokim momentem obrotowym. Prąd obciążenia podstawowego 15,3A to obniżona wartość dla zastosowań ciężkich, gdzie silnik pracuje ciągle z podwyższonym momentem obrotowym bez okresowego hamowania, co pozwala na regenerację termiczną.

Dla większości zastosowań osi posuwu serwo z ich naturalnymi cyklami pracy przyspieszania i hamowania, stosuje się pełny prąd znamionowy 18A. W przypadku zastosowań procesów ciągłych — napędów wrzecion utrzymujących stałe obciążenie skrawaniem, napędów przenośników pod stałym momentem obrotowym — prąd obciążenia podstawowego 15,3A jest konserwatywnym punktem odniesienia do wymiarowania. Wybór między tymi dwoma zależy od konkretnego profilu pracy, a oprogramowanie inżynierskie SIZER firmy Siemens może obliczyć odpowiednią wartość dla danego cyklu pracy.

Rozszerzone bezpieczeństwo zintegrowane: Certyfikowane do SIL 2 i PL d

Architektura bezpieczeństwa 6SL3120-1TE21-8AA4 nie jest dodatkiem — jest to wbudowane oprogramowanie układowe w samym module, certyfikowane do poziomu integralności bezpieczeństwa 2 zgodnie z IEC 61508 i poziomu wydajności d, kategorii 3 zgodnie z EN ISO 13849-1. Oznacza to, że funkcje bezpieczeństwa spełniają niezależnie zweryfikowane normy dotyczące odporności na awarie i prawdopodobieństwa awarii, co ma znaczenie, gdy moduł jest włączony do formalnej oceny bezpieczeństwa maszyny.

Dostępne funkcje Extended Safety Integrated obejmują Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) i Safe Brake Control (SBC). Każda funkcja działa za pośrednictwem dedykowanego wejścia bezpiecznego zatrzymania i wyjścia sterowania hamulcem w module, bez potrzeby stosowania zewnętrznego przekaźnika bezpieczeństwa lub sterownika PLC bezpieczeństwa dla funkcji wbudowanych w napęd. Wejście czujnika temperatury silnika zapewnia dodatkowe monitorowanie ochrony termicznej jako część kompleksowego schematu ochrony modułu.

Dla producentów maszyn pracujących zgodnie z wymogami Dyrektywy Maszynowej UE, posiadanie funkcji bezpieczeństwa certyfikowanych na tym poziomie i wbudowanych w moduł napędowy znacznie upraszcza dokumentację walidacji bezpieczeństwa — certyfikacja modułu obejmuje łańcuch bezpieczeństwa po stronie napędu.

Drive-CLiQ: Inteligencja wbudowana

Interfejs Drive-CLiQ to sposób, w jaki 6SL3120-1TE21-8AA4 staje się czymś więcej niż tylko stopniem mocy. Za pośrednictwem pojedynczego cyfrowego kabla światłowodowego lub miedzianego do jednostki sterującej, moduł komunikuje informacje zwrotne w czasie rzeczywistym, status błędów, dane parametrów i swoją własną elektroniczną tabliczkę znamionową — wbudowaną identyfikację sprzętową, która pozwala jednostce sterującej dokładnie rozpoznać obecny moduł i odpowiednio skonfigurować obiekty napędu.

Po włączeniu zasilania jednostka sterująca automatycznie odczytuje tabliczkę znamionową modułu. W przypadku wymiany oznacza to, że system rozpoznaje nowy moduł bez ręcznego wprowadzania parametrów. Dla inżyniera uruchamiającego eliminuje to potencjalny błąd konfiguracji, który mógłby pojawić się podczas pierwszego włączenia zasilania. Dla technika serwisowego wymieniającego wadliwy moduł oznacza to, że maszyna może być szybciej przywrócona do pracy.

Moduł jest dostarczany z kablem Drive-CLiQ przyciętym na wymiar do połączenia między modułami w stosie książkowym.

Częstotliwość wyjściowa 650 Hz: Ukryta możliwość

Granica częstotliwości wyjściowej 650 Hz w trybie sterowania serwo jest znacznie wyższa niż w większości standardowych falowników VFD i istnieje z dobrego powodu. Silniki serwo synchroniczne z dużą liczbą biegunów wymagają podwyższonych częstotliwości elektrycznych do osiągnięcia praktycznych prędkości mechanicznych — silnik 6-biegunowy przy 4500 obr./min wymaga wyjścia 225 Hz; silnik 10-biegunowy przy 6000 obr./min wymaga wyjścia 500 Hz. Granica 650 Hz modułu umożliwia obsługę tych szybkich konfiguracji silników serwo bez potrzeby stosowania specjalistycznego falownika.

Dla standardowych silników indukcyjnych 4-biegunowych w zastosowaniach sterowania wektorowego, granica 300 Hz w trybie sterowania wektorowego pokrywa prędkości wału znacznie powyżej wszelkich praktycznych wymagań. Szeroki zakres częstotliwości zapewnia, że jedna platforma modułowa obsługuje zarówno zastosowania serwo, jak i wektorowe bez konieczności wymiany.

Integracja systemu: Gdzie pasuje ten moduł

Moduł 6SL3120-1TE21-8AA4 zajmuje pojedyncze gniazdo w stosie napędowym S120 w formacie książkowym, umieszczony za modułem linii na wspólnej magistrali DC. Łączy się przez Drive-CLiQ z dowolną kompatybilną jednostką sterującą S120 — CU320-2 dla zastosowań wieloosiowych, CU310-2 dla prostszych konfiguracji lub zintegrowanymi sterownikami w platformach SIMOTION D lub SINUMERIK.

Moduł obsługuje wszystkie trzy tryby sterowania SINAMICS S120: sterowanie serwo dla osi posuwu sterowanych położeniem, sterowanie wektorowe dla wysokowydajnych napędów silników indukcyjnych i sterowanie V/f dla prostych zastosowań sterowanych prędkością, gdzie nie jest wymagane pełne strojenie z pętlą zamkniętą. Wybór trybu jest zmianą parametru oprogramowania, a nie modyfikacją sprzętu.

Kompatybilne jednostki sterujące i platformy systemowe obejmują:

• SINUMERIK 840D sl— osie posuwu i wrzeciona obrabiarki CNC
• SIMOTION D— skoordynowane sterowanie ruchem dla pakowania, drukowania i konfekcjonowania
• CU320-2— ogólna automatyka wieloosiowa
• CU310-2— architektury jednoosiowe i prostsze systemy

Generacja AA4: Aktualny status produkcji

Sufiks AA4 identyfikuje tę generację jako aktualną aktywną generację sprzętu w klasie modułów silnika pojedynczego 18A, zastępując wcześniejszy wariant AA3 (6SL3120-1TE21-8AA3). Automatyczne rozpoznawanie tabliczki znamionowej przez Drive-CLiQ zapewnia kompatybilność wsteczną — moduł AA4 wstawiony zamiast AA3 w istniejącym systemie S120 jest rozpoznawany przez jednostkę sterującą bez zmian oprogramowania układowego lub ręcznego wprowadzania parametrów.

Najczęściej zadawane pytania

P1: Jaka jest praktyczna różnica między wyborem tego modułu silnika pojedynczego a modułu podwójnego silnika dla aplikacji dwuosiowej?

Moduł podwójnego silnika (taki jak 6SL3120-2TE21-8AA4, o mocy 2 × 18A) dzieli swoją wartość prądową między dwie osie. Jeśli obie osie rzadko osiągają szczyt jednocześnie i żadna nie wymaga ciągłego pełnego prądu wyjściowego, moduł podwójny zapewnia wystarczającą wydajność przy połowie szerokości szafy. Moduł pojedynczy dedykuje pełne 18A i wszystkie zasoby bezpieczeństwa jednej osi — jest to właściwy wybór, gdy jedna oś wymaga ciągłego wysokiego momentu obrotowego, niezależnych zdarzeń bezpieczeństwa lub gwarantowanego prądu szczytowego, którego nie można dzielić. W przypadku wrzecion obrabiarek o wysokim momencie obrotowym lub ciężkich osi bramowych, moduły pojedyncze są zazwyczaj odpowiednią specyfikacją.

P2: Czy ten moduł może pracować z zasilaniem sieciowym 400V AC bez modułu linii?

Nie. 6SL3120-1TE21-8AA4 akceptuje tylko wejście magistrali DC (510–720 VDC). Wymaga modułu linii SINAMICS S120 zainstalowanego przed nim, aby przekształcić przychodzące zasilanie AC 3-fazowe na napięcie magistrali DC. Moduł linii obsługuje również regenerację — zwracanie energii hamowania do zasilania podczas hamowania. Sam moduł silnika nie ma możliwości wejścia AC.

P3: Które moduły linii SINAMICS S120 są kompatybilne z tym modułem silnika?

Każdy moduł linii S120 w formacie książkowym, który utrzymuje napięcie 510–720 VDC na magistrali DC, jest elektrycznie kompatybilny — w tym warianty Smart Line Module, Basic Line Module i Active Line Module o odpowiednich mocach. Wybór między tymi typami modułów linii wpływa na to, czy system obsługuje regenerację mocy i jakie jest potrzebne kompensowanie jakości mocy, ale każdy z nich prawidłowo zasili 6SL3120-1TE21-8AA4 w zakresie napięcia magistrali DC.

P4: Czy moduł AA4 bezpośrednio zastępuje AA3 w istniejących instalacjach?

Tak, w zdecydowanej większości systemów S120 w formacie książkowym. Specyfikacje elektryczne, wymiary fizyczne, interfejs Drive-CLiQ i zestaw funkcji bezpieczeństwa są identyczne między AA3 i AA4. Jednostka sterująca odczytuje elektroniczną tabliczkę znamionową AA4 po włączeniu zasilania i konfiguruje obiekt napędu bez ręcznej interwencji. Forum wsparcia technicznego firmy Siemens potwierdza, że AA4 zastępuje AA3 w systemach opartych na SIMOTION — pobieranie oprogramowania układowego i danych parametrów napędu z kontrolera obsługuje przejście.

P5: Co zazwyczaj powoduje awarię tego modułu i co należy profilaktycznie sprawdzać?

Najczęstsze tryby awarii modułów silnika S120 w formacie książkowym to awarie tranzystorów IGBT z powodu usterek po stronie silnika (zwarcie uzwojeń, zwarcia międzyfazowe), degradacja kondensatorów w ciągu lat eksploatacji i zużycie wentylatora chłodzącego. Środki zapobiegawcze obejmują okresowe sprawdzanie wentylatora wewnętrznego pod kątem prawidłowej prędkości i czystego przepływu powietrza, monitorowanie napięcia magistrali DC pod kątem nieprawidłowych poziomów, które obciążają kondensatory, oraz zapewnienie sprawdzenia integralności izolacji silnika podczas zaplanowanych przeglądów, zamiast czekać na awarię modułu wskazującą na problem z silnikiem. Odczyty temperatury modułu przez Drive-CLiQ mogą stanowić wczesne ostrzeżenie o niewystarczającym przepływie powietrza przed wystąpieniem wyłączenia termicznego.
