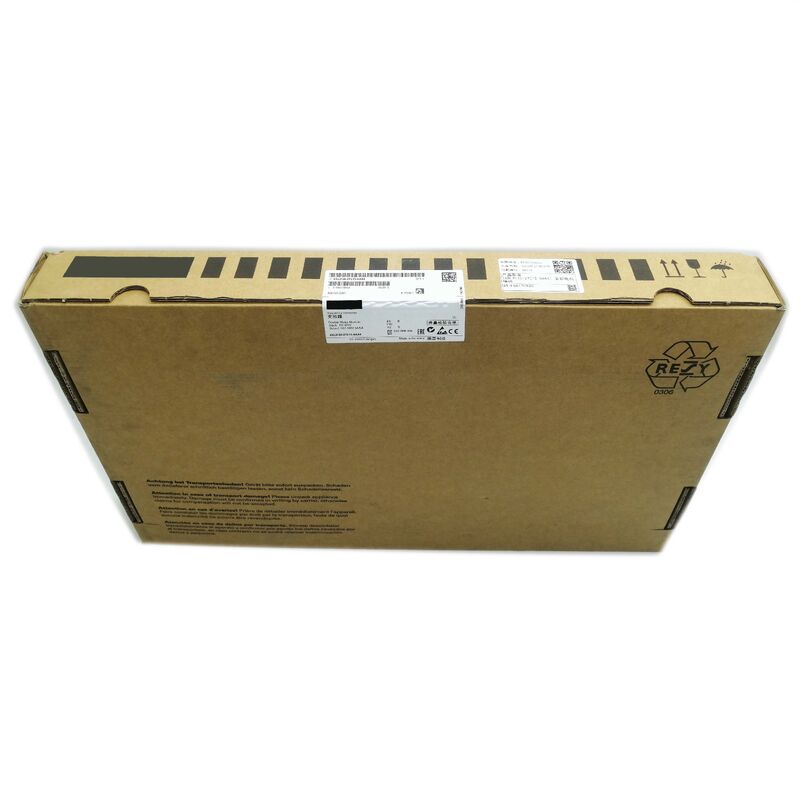

Siemens 6SL3120-2TE15-0AA4 SINAMICS S120 Podwójny moduł silnikowy
Format książkowy | 2 * 5A | Wejście 600 VDC | Wyjście 400V 3AC | Drive-CLiQ | Rozszerzone bezpieczeństwo zintegrowane | IP20
Dwie osie, jedna kompaktowa obudowa
Siemens 6SL3120-2TE15-0AA4 to moduł podwójnego silnika SINAMICS S120 w formacie książkowym, o mocy wyjściowej 2 * 5A, obsługujący dwie niezależne osie z jednej kompaktowej obudowy. Pobiera moc ze wspólnego obwodu DC utrzymywanego przez moduł linii nadrzędnej, komunikuje się z jednostką sterującą przez Drive-CLiQ i standardowo zawiera pełną funkcjonalność Rozszerzonego bezpieczeństwa zintegrowanego na obu kanałach.
Specyfikacje techniczne
| Numer części |
6SL3120-2TE15-0AA4 |
| Seria |
SINAMICS S120 |
| Typ modułu |
Podwójny moduł silnikowy (falownik 2-osiowy) |
| Format obudowy |
Książkowy |
| Napięcie wejściowe obwodu DC |
600 VDC |
| Napięcie wyjściowe |
400 V, 3-fazowe AC |
| Znamionowy prąd wyjściowy (każda oś) |
5 A |
| Prąd obciążenia podstawowego (każda oś) |
4.3 A |
| Prąd obwodu DC |
6 A |
| Zakres częstotliwości wyjściowej |
0 do 650 Hz |
| Zdolność przeciążeniowa |
150% przez 60s / 200% przez 3s |
| Metoda chłodzenia |
Wewnętrzne chłodzenie powietrzem |
| Interfejs komunikacyjny |
Drive-CLiQ |
| Funkcje bezpieczeństwa |
Rozszerzone bezpieczeństwo zintegrowane (STO, SS1, SLS, SBC) |
| Stopień ochrony |
IP20 |
| Temperatura pracy |
0°C do +40°C (możliwe obniżenie parametrów do +50°C) |
| Połączenia silnika |
2 * złącza wtykowe |
| Połączenie magistrali DC |
2 * zintegrowane szyny magistrali DC |
| Magistrala 24V DC |
Zintegrowana szyna magistrali 24V DC |
| Wejścia bezpiecznego zatrzymania |
2 (jedno na kanał) |
| Bezpieczne sterowanie hamulcem silnika |
2 (jedno na kanał) |
| Kraj pochodzenia |
Niemcy |
Kluczowe cechy
- Kompaktowa dwuosiowa konstrukcja oszczędza miejsce w szafie sterowniczej i zmniejsza liczbę komponentów
- Zdolność przeciążeniowa 150%/200% radzi sobie z szczytowymi wymaganiami przyspieszenia
- Zakres częstotliwości wyjściowej od 0 do 650 Hz obsługuje silniki o wysokiej prędkości i dużej liczbie biegunów
- Niezależne funkcje bezpieczeństwa dla każdej osi (STO, SS1, SLS, SBC)
- Interfejs Drive-CLiQ do automatycznego rozpoznawania i konfiguracji modułu
- Wewnętrzne chłodzenie powietrzem eliminuje potrzebę zewnętrznych systemów chłodzenia
Najczęściej zadawane pytania
Jaka moc znamionowa odpowiada prądowi wyjściowemu 5A na kanał?
Przy wyjściu 400V 3-fazowym i prądzie znamionowym 5A, każdy kanał dostarcza około 2,7 kW mocy wyjściowej ciągłej, odpowiedniej dla silników serwo i kompaktowych silników asynchronicznych w zakresie poniżej 3kW.
Czy dwa kanały silnikowe mogą działać całkowicie niezależnie, w tym niezależne zdarzenia bezpieczeństwa?
Tak. Każdy kanał ma własne wejście bezpiecznego zatrzymania i wyjście bezpiecznego sterowania hamulcem silnika, co pozwala na niezależne wyłączenia wywołane bezpieczeństwem bez wpływu na drugi kanał.
Jaka jest różnica między 6SL3120-2TE15-0AA4 a 6SL3120-2TE15-0AD0?
Oba są podwójnymi modułami silnikowymi SINAMICS S120 w formacie książkowym o mocy 2 * 5A. AA4 jest obecnym standardowym typem książkowym, podczas gdy AD0 jest typem książkowym D o węższym profilu do instalacji w ciasnych szafach.
Czy ten moduł wymaga zewnętrznego chłodzenia lub kanału chłodzącego?
Nie. Moduł posiada w pełni wewnętrzne chłodzenie powietrzem z zintegrowanym wentylatorem. Nie jest wymagany zewnętrzny wentylator, wymiennik ciepła ani połączenie kanału chłodzącego.
Jakie warianty jednostek sterujących są kompatybilne z tym modułem?
Kompatybilny z każdą jednostką sterującą SINAMICS S120 obsługującą moduły silnikowe w formacie książkowym przez Drive-CLiQ, w tym CU320-2, CU310-2, SIMOTION D i zintegrowane jednostki sterujące CNC SINUMERIK.
