Wysokowydajny cyfrowy sterownik Siemens Simodrive 611 6SN1118-0DK23-0AA2

Siemens 6SN1118-0DK23-0AA2 — SIMODRIVE 611 Cyfrowy Blok Sterowania o Wysokiej Wydajności dla 2 Osi z Bezpośrednim Systemem Pomiarowym, Sin/Cos 1 Vpp

Co to jest ten moduł

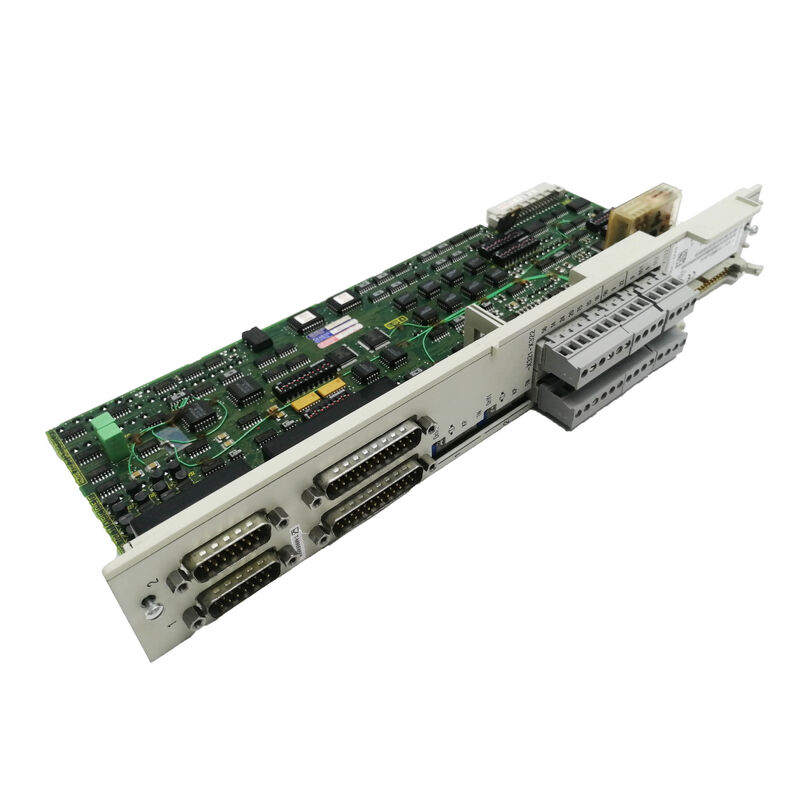

Ten Siemens 6SN1118-0DK23-0AA2 to dwuosiowa, wysokowydajna karta sterowania w pętli zamkniętej dla cyfrowego systemu napędowego SIMODRIVE 611. Oficjalny opis firmy Siemens dla tego numeru zamówienia to: SIMODRIVE 611 Cyfrowy Blok Sterowania o Wysokiej Wydajności 2 Osi Sin/Cos 1 Vpp Bezpośredni System Pomiarowy Oprogramowanie NC, Wymagane od 06.04.09.

Ta karta sterowania jest "inteligencją" wewnątrz osi napędu SIMODRIVE 611. Jest podłączana do sekcji zasilania napędu, przetwarza sprzężenie zwrotne z enkodera zarówno z silnika, jak i z oddzielnego bezpośredniego systemu pomiarowego, cyfrowo steruje pętlami prądu i prędkości oraz komunikuje się z kontrolerem CNC lub hostem za pośrednictwem magistrali napędowej. Sufiks -0AA2 identyfikuje tę kartę jako najnowszą rewizję sprzętową serii 0DK23 — zastępującą wcześniejszą rewizję -0AA1 — i jest właściwą częścią zamienną dla maszyn, w których pierwotnie określono którąkolwiek z rewizji.

Zweryfikowane specyfikacje

Architektura SIMODRIVE 611 Digital

SIMODRIVE 611 to modułowy system napędowy Siemens z magistralą DC, zbudowany jako rząd modułów, które dzielą wspólną magistralę zasilania wewnątrz szafy sterowniczej maszyny. Moduł wejściowy/regeneracyjny na jednym końcu rzędu zasila magistralę DC; poszczególne moduły zasilania i zespoły kart sterujących poniżej obsługują po jednej lub dwie osie silnika. Karta sterująca jest oddzielną jednostką wtykaną w każdym module napędowym — fizycznie wyjmowalną i wymienialną bez zakłócania okablowania zasilania, kabli silnika lub połączeń enkodera. Taka architektura jest praktyczną zaletą w terenie: wadliwą kartę sterującą można wymienić w ciągu kilku minut, podczas gdy reszta sprzętu napędowego pozostaje na miejscu.

W cyfrowej wersji SIMODRIVE 611 karty sterujące są w pełni cyfrowe od wejścia enkodera do wyjścia magistrali napędowej. Nie ma analogowych połączeń zadanej wartości prędkości z zewnętrznym CNC; zamiast tego SINUMERIK 840D lub 810D komunikuje się z każdą kartą sterującą za pośrednictwem szybkiej cyfrowej magistrali napędowej, pobierając oprogramowanie układowe do karty przy każdym włączeniu zasilania i wymieniając dane pozycji, prędkości i prądu w czasie rzeczywistym podczas pracy. Ta ścisła integracja cyfrowa między CNC a napędem jest jedną z cech charakterystycznych systemu SIMODRIVE 611 digital i źródłem precyzyjnej synchronizacji wymaganej przez zaawansowane centra obróbcze.

Klasa Wysokiej Wydajności: Co to oznacza w praktyce

W zakresie SIMODRIVE 611 digital dostępne są karty sterujące w dwóch klasach wydajności: Standardowa Wysoka i Wysoka Wydajność. Różnica nie jest kosmetyczna — istnieją konkretne różnice funkcjonalne, które określają, której klasy wymaga dana maszyna.

Najważniejszą różnicą jest obsługa silnika wrzeciona. Sterowanie dwuosiowe z głównym silnikiem wrzeciona 1PH (typu indukcyjnego) jest możliwe tylko w klasie Wysokiej Wydajności. Dwóch osiowa karta Standardowa Wysoka jest ograniczona do silników napędowych (serwo) na obu kanałach. W typowym centrum obróbczym CNC, gdzie jeden moduł napędowy jest współdzielony między osią posuwu a głównym wrzecionem, karta Wysokiej Wydajności jest obowiązkowa.

Karty Wysokiej Wydajności posiadają również dodatkową moc obliczeniową, która korzystnie wpływa na dynamiczne aplikacje posuwowe — szlifierki, centra frezarskie o wysokiej prędkości i pięcioosiowe komórki obróbcze, gdzie pasmo przenoszenia pętli pozycji i czas cyklu pętli prądu bezpośrednio wpływają na jakość powierzchni i dokładność konturowania.

6SN1118-0DK23-0AA2 to wariant Wysokiej Wydajności, 2-osiowy, z DMS — najbardziej zaawansowana konfiguracja w serii 0DK.

Bezpośredni System Pomiarowy: Drugi kanał enkodera

Definiującą cechą sprzętową 0DK23 w porównaniu do 0DJ23 (jego odpowiednika bez DMS) jest interfejs Bezpośredniego Systemu Pomiarowego. Każdy kanał osi na 6SN1118-0DK23-0AA2 akceptuje jednocześnie dwa wejścia enkodera:

Encoder silnika (pomiar pośredni): Encoder sin/cos 1 Vpp zamontowany na wale silnika. Ten enkoder zasila pętle sterowania prędkością i prądem oraz dostarcza główny sygnał sprzężenia zwrotnego do komutacji silnika i sterowania momentem obrotowym.

Bezpośredni system pomiarowy (liniał lub skala obrotowa): Drugi enkoder sin/cos 1 Vpp fizycznie umieszczony na osi maszyny — liniał szklany, liniał magnetyczny lub wysokiej dokładności enkoder obrotowy zamontowany na śrubie kulowej lub stole. Ten sygnał zasila pętlę sterowania pozycją na poziomie CNC.

Powodem jednoczesnego istnienia obu jest zgodność termiczna i mechaniczna maszyny. Nawet precyzyjna śruba kulowa rozciąga się pod obciążeniem, jej nakrętka ma luzy, a cały układ przeniesienia napędu między wałem silnika a stołem nieznacznie deformuje się pod wpływem temperatury. Sam enkoder silnika mierzy kąt wału silnika i wnioskuje pozycję stołu na podstawie znanego stosunku mechanicznym — nie może wykryć ani skorygować tych błędów przeniesienia. Bezpośredni system pomiarowy mierzy rzeczywistą pozycję stołu niezależnie od układu przeniesienia napędu, a CNC zamyka pętlę pozycji na tym sygnale, podczas gdy karta napędowa zamyka pętlę prędkości na enkoderze silnika. Rezultatem jest ciągła korekta w czasie rzeczywistym błędów rozszerzalności cieplnej, luzów i skoku śruby pociągowej, a nie tylko kalibracja przy rozgrzaniu maszyny.

W przypadku precyzyjnych operacji obróbki — wytaczania, szlifowania precyzyjnego, toczenia drobnego i jednoczesnego konturowania wieloosiowego — możliwość DMS karty 6SN1118-0DK23-0AA2 jest niezbędna. Maszyny, w których nie przewidziano możliwości DMS, nie mogą wykorzystać sprzężenia zwrotnego z liniału, niezależnie od zamontowanych skal mechanicznych; karta sterująca musi je obsługiwać.

Wymaganie oprogramowania NC: Wersja 06.04.09 i nowsze

Uwaga dotycząca specyfikacji Wymagane oprogramowanie NC od 06.04.09 odnosi się do minimalnej wersji oprogramowania NC SINUMERIK: wersja 6.4.9 oprogramowania CNC SINUMERIK 810D lub 840D. Karty sterujące tej serii rewizji wprowadziły funkcje — w tym specyficzne algorytmy przetwarzania DMS i ulepszenia protokołu magistrali napędowej — które wymagały odpowiedniego wsparcia oprogramowania NC. CNC z uruchomionym starszym oprogramowaniem nie zainicjuje poprawnie tej karty sterującej ani nie będzie z nią działać.

Jest to kwestia związana z uruchomieniem, a nie powód do unikania modułu. Maszyny, które zostały pierwotnie zbudowane z systemami SINUMERIK 840D powerline, zazwyczaj od wielu lat pracują na oprogramowaniu znacznie nowszym niż wersja 6.4.9. Wymaganie to ma znaczenie głównie przy pozyskiwaniu zamiennej karty do starszej maszyny: jeśli oprogramowanie NC maszyny jest starsze niż wersja 6.4.9, oprogramowanie musi zostać zaktualizowane przed lub wraz z wymianą karty. Jest to standardowa praktyka konserwacyjna dla każdego systemu SINUMERIK 840D CNC i jest opisana w standardowej dokumentacji uruchomieniowej firmy Siemens.

Kompatybilne rodziny silników

6SN1118-0DK23-0AA2 obsługuje pełną gamę serwosilników i silników wrzecion Siemens stosowanych w systemie SIMODRIVE 611 digital:

Silniki serwo synchroniczne (napędy posuwu): 1FT6, 1FK6/1FK7, 1FN1, 1FN3 (silniki liniowe), 1FE1 (silniki wbudowane), 1FM6 (silniki momentowe), 2SP1 (wrzeciona silnikowe)

Silniki indukcyjne asynchroniczne (główne napędy wrzeciona): 1PH4, 1PH6, 1PH7 — silniki wrzeciona. Jak wspomniano powyżej, dwuosiowa obsługa wrzeciona 1PH wymaga klasy Wysokiej Wydajności, którą zapewnia ta karta.

Wszystkie te rodziny silników standardowo wykorzystują sygnały z enkodera sin/cos 1 Vpp, co odpowiada interfejsowi enkodera 6SN1118-0DK23-0AA2.

Architektura pobierania oprogramowania układowego

Jednym z praktycznych aspektów systemu SIMODRIVE 611 digital, który zaskakuje inżynierów, którzy nie są z nim zaznajomieni: sama karta sterująca zawiera brak trwałego oprogramowania układowego napędu. Przy każdym cyklu włączenia zasilania lub resetu, SINUMERIK 840D pobiera kompletne oprogramowanie napędu do pamięci RAM karty sterującej za pośrednictwem magistrali napędowej. Karta jest platformą sprzętową; osobowość napędu pochodzi z CNC.

Ta architektura ma ważne implikacje konserwacyjne. Wymiana karty sterującej nie wymaga ładowania oprogramowania na nową kartę. CNC obsługuje to automatycznie przy następnym włączeniu zasilania. Wymaga to jednak, aby dane napędu — parametry silnika, ograniczenia prądowe, wzmocnienia regulatora prędkości, parametry enkodera i wszystkie ustawienia specyficzne dla osi — były poprawnie zapisane w zestawie danych NC systemu CNC i zostały przepisane na nową kartę podczas uruchamiania. Przed demontażem wadliwej karty standardową praktyką jest wykonanie kopii zapasowej danych NC napędu na kartę PC lub zewnętrzne medium.

Macierz wariantów — seria 0DK23

6SN1118-0DK23-0AA2 jest pin-po-pin i funkcjonalnie kompatybilny z 6SN1118-0DK23-0AA1. Tam, gdzie starsza rewizja -0AA1 jest określona na liście części zamiennych maszyny, -0AA2 jest właściwym nowoczesnym odpowiednikiem.

FAQ

P1: Jaka jest różnica między 6SN1118-0DK23-0AA2 (Wysoka Wydajność) a 6SN1118-0DH23-0AA2 (Standardowa Wysoka) i czy można je wzajemnie zastępować?

Podstawowa różnica funkcjonalna polega na możliwości obsługi silnika wrzeciona i wydajności przetwarzania. Z kartą Wysokiej Wydajności (0DK23) obsługiwane jest dwuosiowe działanie z głównym silnikiem wrzeciona typu indukcyjnego 1PH na jednym z kanałów. Z kartą Standardowa Wysoka (0DH23) oba kanały są ograniczone do silników napędowych (serwo); silnik wrzeciona 1PH na żadnej osi nie jest dozwolony w konfiguracji dwuosiowej. Obie karty akceptują Bezpośredni System Pomiarowy w wariantach 0DK23/0DH23. W maszynie, która wykorzystuje jeden kanał dla osi posuwu i jeden dla głównego silnika wrzeciona, kompatybilna jest tylko karta Wysokiej Wydajności (0DK23) — karta Standardowa Wysoka nie może jej zastąpić. W maszynie, która wykorzystuje oba kanały wyłącznie do serwosilników posuwu bez silnika wrzeciona, obie karty są funkcjonalnie wymienne, chociaż zawsze bezpieczniej jest wymieniać na identyczny produkt o tej samej klasie wydajności, która została pierwotnie określona.

P2: Moja maszyna ma bezpośredni system pomiarowy (liniały) na osiach, ale nie są one obecnie aktywne. Czy użycie tej karty automatycznie włącza DMS, czy wymagana jest dodatkowa konfiguracja?

6SN1118-0DK23-0AA2 zapewnia interfejs sprzętowy — złącze enkodera DMS — ale funkcja musi być wyraźnie włączona w konfiguracji CNC SINUMERIK. Wejście DMS musi być przypisane do właściwej osi w danych maszyny napędu, a pętla sterowania pozycją musi być przełączona z enkodera silnika na sprzężenie zwrotne DMS w parametrach osi CNC. Jeśli maszyna została wysłana z zamontowanym sprzętem DMS, ale sterowanie DMS nie zostało aktywowane, sama karta nie zmienia aktywnej ścieżki sprzężenia zwrotnego. Włączenie DMS wymaga sesji uruchomieniowej obejmującej dane maszyny osi, przypisanie parametrów enkodera i potencjalnie ponowne dostrojenie regulatora prędkości/pozycji po zamknięciu pętli pozycji na skali, a nie na enkoderze silnika. Odpowiednia procedura jest opisana w dokumentacji uruchomieniowej osi SINUMERIK 840D.

P3: Karta wymaga wersji oprogramowania NC 06.04.09. Jak sprawdzić, czy mój SINUMERIK 840D spełnia ten wymóg?

Wersję oprogramowania NC w systemie SINUMERIK 840D można odczytać z panelu operatora, przechodząc do wyświetlacza diagnostyki systemu — zazwyczaj dostępnego w menu Serwis. Ciąg wersji będzie wyświetlany w formacie x.x.xx; wartość 6.4.09 lub wyższa potwierdza kompatybilność. W systemach 840D powerline, które wprowadziły generację sprzętu powerline na początku lat 2000., poziomy oprogramowania zazwyczaj znacznie przekraczają ten próg w każdej maszynie konserwowanej okresowymi aktualizacjami oprogramowania. Jeśli maszyna działa na starszym oprogramowaniu na oryginalnej karcie sterującej, konieczna jest aktualizacja oprogramowania przed zainstalowaniem 6SN1118-0DK23-0AA2. W takiej sytuacji kopia zapasowa danych NC powinna zostać wykonana przed aktualizacją oprogramowania, a nie po niej, aby zapewnić kompatybilność zestawu parametrów.

P4: Czy ta karta jest kompatybilna zarówno z systemami CNC SINUMERIK 810D, jak i 840D?

Tak. 6SN1118-0DK23-0AA2 jest kompatybilny zarówno z systemami CNC SINUMERIK 810D, jak i SINUMERIK 840D / 840D powerline, pod warunkiem, że oba działają na oprogramowaniu NC w wersji 6.4.9 lub nowszej. SINUMERIK 810D integruje NC, PLC i interfejs napędu na jednej platformie sprzętowej CCU, podczas gdy 840D wykorzystuje oddzielne moduły NCU, ale oba komunikują się z cyfrowymi kartami sterującymi SIMODRIVE 611 przy użyciu tego samego protokołu magistrali napędowej. Instalacja karty, uruchomienie osi i zarządzanie parametrami odbywają się według tych samych procedur na obu systemach CNC. Jeśli maszyna jest SINUMERIK 810D, należy pamiętać, że maksymalna liczba osi napędowych, które można podłączyć do pojedynczego CCU 810D, jest bardziej ograniczona niż w 840D — przed dodaniem osi należy zapoznać się z danymi konfiguracji sprzętowej 810D.

P5: Czy używana lub odnowiona karta 6SN1118-0DK23-0AA2 może być bezpiecznie zainstalowana w maszynie produkcyjnej i jakie kontrole należy przeprowadzić przed instalacją?

Odnowiona lub przetestowana używana karta sterująca jest legalnym i szeroko stosowanym podejściem do konserwacji SIMODRIVE 611, biorąc pod uwagę, że karta nie przechowuje żadnych trwałych danych i otrzymuje kompletne oprogramowanie układowe napędu z systemu CNC przy włączeniu zasilania. Kluczowe warunki to: karta musiała zostać przetestowana pod obciążeniem na magistrali napędowej SIMODRIVE 611 (nie tylko zasilana w izolacji), wszystkie piny złączy muszą być nienaruszone, a karta nie może wykazywać żadnych widocznych oznak naprężeń termicznych, spalonych elementów ani uszkodzeń fizycznych obszaru złącza enkodera. Przed zainstalowaniem jakiejkolwiek karty zamiennej należy wykonać kopię zapasową kompletnych danych napędu NC na zewnętrzne medium. Po instalacji należy potwierdzić, że system CNC pomyślnie pobiera oprogramowanie układowe do karty przy włączeniu zasilania, zweryfikować, że oba kanały enkodera odczytują poprawnie za pomocą wyświetlaczy diagnostycznych systemu CNC, i przeprowadzić test osi przy zmniejszonej prędkości posuwu przed powrotem maszyny do pełnej produkcji. Nie należy przeprowadzać testu megomowego na złączach sygnałowych enkodera z zainstalowaną kartą.
