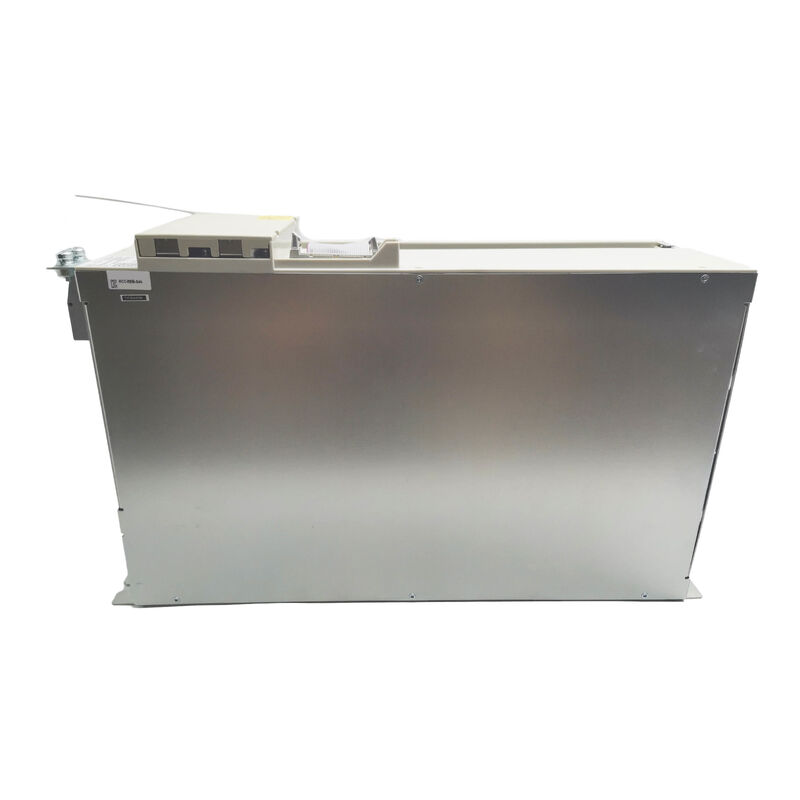

Siemens Simodrive 611 Moduł zasilania 6SN1123-1AA00-0BA2

Warunki:Nowe · Oryginalne opakowanie

Numer części:6SN1123-1AA00-0BA2

Zestaw:SIMODRIVE 611. Metoda chłodzenia: wewnętrzne (samochłodzenie)

Przegląd

Udowodniona platforma, chłodzenie wewnętrzne, gotowe do włączenia.

Siemens 6SN1123-1AA00-0BA2 to moduł napędowy z serii SIMODRIVE 611 - jeden z najczęściej stosowanych systemów napędowych w środowiskach przemysłowych CNC i automatyki na całym świecie.Z wyłączeniem urządzeń objętych pozycją 8421, można go bezpośrednio zintegrować z napędem SIMODRIVE 611, bez konieczności wykorzystania zewnętrznego radiatora cieplnego lub infrastruktury chłodzenia powietrzem przymusowym, poza tym, co zapewnia szafa.

Platforma SIMODRIVE 611 jest od dziesięcioleci podstawą instalacji narzędzi maszynowych firmy Siemens.Projekty przebudowy i odbudowy systemów ̇ w szczególności dla zakładów produkcyjnych obsługujących centra obróbcze sterowane przez SINUMERIK, które nie mają zaplanowanej wymiany całego układu napędowego.

Główne specyfikacje

Chłodzenie wewnętrzne

Nie każda szafa maszynowa jest skonfigurowana do chłodzenia płynami lub konfiguracji zewnętrznych chłodziarek.wykorzystując przepływ powietrza otoczenia szafy, zamiast wymagać dedykowanego kanału chłodzenia lub wymiennika ciepła zamontowanego na tylnym panelu.

To sprawia, że jest to poprawna specyfikacja dla:

• Standardowe szafki zamkniętez odpowiednią wentylacją, gdy nie ma infrastruktury chłodzenia płynami
• Scenariusze modernizacji i wymianyw przypadku gdy istniejąca instalacja została zbudowana wokół wewnętrznych modułów chłodzenia
• Układy paneli ograniczone przestrzeniągdzie dodanie zewnętrznego sprzętu chłodzącego wymagałoby przepracowania konstrukcji szafy

W przypadku instalacji już wykorzystujących moduły chłodzenia wewnętrznego SIMODRIVE 611,6SN1123-1AA00-0BA2 jest bezpośrednim zamiennikiem, który pasuje do istniejącej konfiguracji mechanicznej i elektrycznej bez modyfikacji.

Dlaczego moduły SIMODRIVE 611 pozostają w popycie

Siemens wprowadził platformę SIMODRIVE 611 jako podstawę napędową dla systemów CNC SINUMERIK i stała się standardem w całej generacji maszyn narzędziowych od głównych producentów OEM.Wiele z tych maszyn, obrotowe, szlifujące maszyny, linie przenośne ­ są nadal w produkcji, a ich operatorzy nie mają zamiaru zastępować całkowicie funkcjonalnego sprzętu przed terminem.

W przypadku awarii modułu napędowego na jednej z tych maszyn, opcje są proste: zastąpienie modułu i wznowienie produkcji, lub spłacenie dużych nakładów kapitałowych na wymianę całego układu napędowego.Zweryfikowany, prawidłowo określony moduł zamienny, taki jak 6SN1123-1AA00-0BA2 jest tym, co utrzymuje ten wybór prosty.

Szeroka baza instalacyjna.Systemy SIMODRIVE 611 zostały zainstalowane na całym świecie w zakładach motoryzacyjnych, lotniczych, precyzyjnych i ogólnych.

Kompatybilność SINUMERIK.6SN1123-1AA00-0BA2 działa w ramach ustalonych architektur sterowania SINUMERIK 840D, 810D i powiązanych systemów bez konieczności dokonywania konfiguracji oprogramowania na poziomie napędu.

Integracja grupy napędowej.Moduły SIMODRIVE 611 są umieszczone w wspólnej architekturze busów prądu stałego, dzieląc zasilanie z innymi modułami w grupie.Wymiana jednego nieprawidłowego modułu zasilania przywraca oś bez wpływu na sąsiednie napędy.

Typowe zastosowania

Centrum obróbki CNC¢ Napędy osi na centrach frezowania, wiercenia i skręcania zbudowane na platformach sterowania SINUMERIK, w których SIMODRIVE 611 jest standardowym systemem napędowym.

Maszyny do szlifowania— Feed and wheel head drives where smooth, precise velocity control at varying load conditions is critical to surface finish.

Linie transferu i elastyczne systemy produkcyjneW przypadku instalacji wieloosiowych, w których wymiana pojedynczego modułu jest lepsza niż przestoj całego systemu.

Robotyka i systemy obsługiOsi ruchowe w napędzanych przez Siemens urządzeniach obsługujących zintegrowane w liniach produkcyjnych wraz z narzędziami CNC.

Inwentaryzacja części zamiennychZespoły konserwacyjne zarządzające flotami maszyn wyposażonych w SIMODRIVE 611, które potrzebują zweryfikowanych nowych zapasów w celu zminimalizowania nieplanowanych przestojów.

Częste pytania

P1: Czy 6SN1123-1AA00-0BA2 jest kompatybilny z sterownikami SINUMERIK 840D i 810D?

Odpowiedź: Tak. 6SN1123-1AA00-0BA2 jest częścią platformy SIMODRIVE 611, która została zaprojektowana do pracy z systemami sterowania SINUMERIK 840D sl, 840D i 810D.Przed uruchomieniem modułu zamiennego należy sprawdzić parametry konfiguracji osi i napędu w NCU..

P2: Jaka jest różnica między wewnętrzną i zewnętrzną wersją chłodzenia 6SN1123?

A: Moduły chłodzenia wewnętrznego zarządzają ciepłem w szafie za pomocą przepływu powietrza otoczenia.Zewnętrzne wersje chłodzenia montować zlewkę ciepła przez tylny panel szafy, utrzymując ciepło z dala od obudowy.

P3: Czy moduł ten może być wykorzystany jako bezpośredni zamiennik uszkodzonej jednostki bez ponownej konfiguracji układu napędowego?

Odp.: W większości przypadków tak, pod warunkiem że moduł zamienny ma taki sam numer porządkowy jak oryginał.Po fizycznej instalacji, pobranie parametrów z NCU lub narzędzia konfiguracji napędu przywraca ustawienia osi.

P4: Czy 6SN1123-1AA00-0BA2 zawiera deskę sterującą napędem?

Odpowiedź: Nie. 6SN1123 to moduł zasilania (sprzęt, który obsługuje rzeczywisty prąd wyjściowy do silnika).Płyta sterująca napędem Obie muszą być obecne i funkcjonalne, aby oś mogła działać.

P5: Co należy sprawdzić przed zainstalowaniem zamiennego modułu zasilania SIMODRIVE 611?

A: Przed obsługą każdego modułu należy sprawdzić, czy prąd stałego prądu jest w pełni rozładowany.Sprawdź, czy deska sterująca napędem znajdująca się na nowym modułie jest prawidłowo skonfigurowana lub przeniesiona z uszkodzonej jednostkiPo zainstalowaniu należy wykonać kontrolowany przebieg badania przy zmniejszonym obciążeniu przed powrotem osi do pełnej produkcji.
