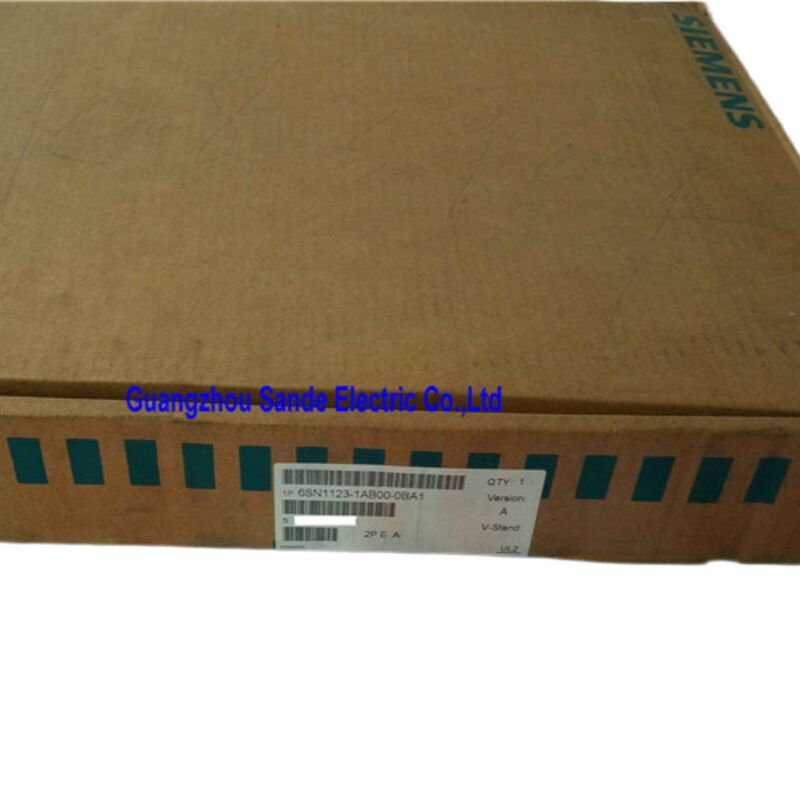

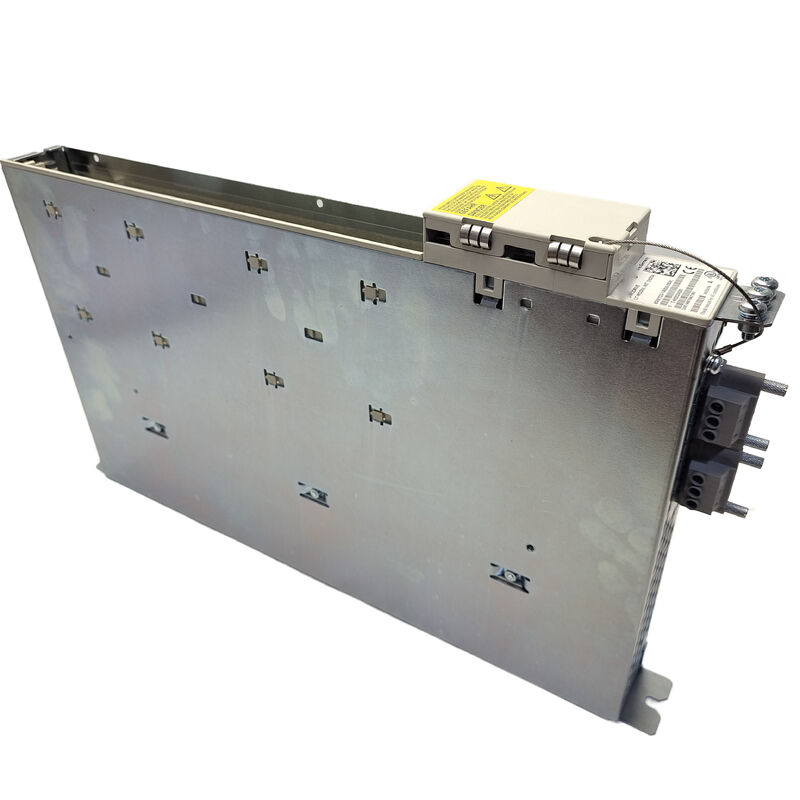

Siemens 6SN1123-1AB00-0BA1 “SIMODRIVE 611 Moduł zasilania, 2-osiowy, 25A, chłodzenie wewnętrzne

Przegląd produktu

W sprawie6SN1123-1AB00-0BA1jest modułem napędowym o dwóch ośach z wieloletniego modelu SiemensSIMODRIVE 611serwo napędowa platforma system, który napędza narzędzia CNC na całym świecie od dziesięcioleci.25 Ai możliwość jednoczesnego napędzania dwóch osi silnika z jednego modułu,Ta jednostka reprezentuje praktyczność inżynieryjną, która sprawiła, że seria SIMODRIVE 611 stała się standardem w centrach obróbki, komórek obrotowych i szlifowników z sterowaniem SINUMERIK.

Moduł obsługuje pracę konwersji dużej mocy: przyjmuje energię prądu stałego dostarczaną przez moduł zasilający SIMODRIVE 611, odwraca ją na precyzyjnie sterowany trójfazowy wyjście prądu przemiennego,i dostarcza tę moc do podłączonych serwo- lub silników wrotnychInteligencja ‡ sterowanie pętlą prądu, regulacja prędkości, pozycjonowanie ‡ znajduje się w module sterowania, który jest montowany obok niego na szybie napędowej.

Specyfikacje techniczne

Jak skonstruowany jest system SIMODRIVE 611 i gdzie ten moduł pasuje

Zrozumienie funkcji tego modułu wymaga krótkiego spojrzenia na organizację szafki SIMODRIVE 611.

Kompletna grupa napędowa SIMODRIVE 611 rozpoczyna się odModuł żywienia/regeneracji, który naprawia przychodzący trójfazowy zasilacz sieci i utrzymuje wspólny autobus prądu stałego.siedzi na szybie napędowej, i łączy się z prądem prądu stałego za pośrednictwem systemu połączeń między modułami. Nie jest wymagane indywidualne okablowanie zasilania między modułami.

Zmontowany bezpośrednio na tym moduł mocy jestmoduł sterujący(zamówione oddzielnie), który przetwarza informacje zwrotne kodera i zamyka pętle prędkości i prądu.dwie pełne osi w obrębie jednej szerokości modułuTa konstrukcja podwójnej osi nie jest kompromisem; to celowa funkcja oszczędzająca przestrzeń, która pozwala dwóm osiom o niższym prądzie dzielić jedno gniazdo, utrzymując kompaktową szafę napędową.

Moduł łączy się również z elementami ochronnymi i przełącznikowymi w szafce: kontaktorem linii, reaktorem komunalnym i filtrem linii.Wszystkie z nich znajdują się w górnej części rzeki i są częścią projektu systemu SIMODRIVE 611..

Chłodzenie wewnętrzne

Oznaczenie "1AB00" w numerze części określa to jakowewnętrzne rozpraszanie ciepław przeciwieństwie do konfiguracji zewnętrznego radiatora lub chłodzenia płynem dostępnych w szerszej gamie SIMODRIVE 611.

W przypadku chłodzenia wewnętrznego ciepło odpadowe rozprasza się do wnętrza kabiny napędowej, a nie przez tylny zlewk ciepła zamontowany poza ścianą panela.Upraszcza to instalację szafki nie jest wymagane wycięcie w tylnym panelu ale stawia większe wymagania do systemu wentylacji szafyZasilanie wytwarza ciepło jako produkt uboczny regularnej pracy, dlatego do sprawnego działania całego systemu potrzebny jest wentylator lub alternatywny system chłodzenia.Dobrze wentylowana szafa z chłodzeniem wymuszonym jest standardową praktykąDziałanie modułu powyżej nominalnej temperatury otoczenia 45 °C spowoduje uruchomienie ochrony termicznej i ostatecznie usterki napędu.

Kompatybilne silniki i moduły sterujące

6SN1123-1AB00-0BA1 jest zaprojektowany do napędzania szeregu typów silników serwo i wrzutowych Siemens, w tym:

• 1FT5 i 1FT6silniki serwo synchroniczne (aplikacje z prędkością podania)
• Seria 1PHsilniki asynchroniczne z wrotami
• Standardowe asynchroniczne silniki indukcyjne (gdy falownik jest skonfigurowany do odpowiedniej częstotliwości przełączania 4 kHz lub 8 kHz w trybie MA)
• Seria 1PMsilniki z węzłem węzłowym z głębokim wałem do zastosowań z napędem bezpośrednim
• Silniki inne niż Siemens, pod warunkiem że spełniają wymagania dotyczące odpowiedniości modulacji sinusoidalnej określone w dokumentacji producenta silnika

This range of motor compatibility reflects the module's use across a wide variety of machine tool configurations — from precision grinding to heavy turning — as long as the required motor current remains within the 9 A (feed) and 8 A (spindle) per-axis limits.

Kompatybilne warianty poprzednika i następcy obejmują:6SN1123-1AB00-0BA0(wcześniejsza rewizja sprzętu) i6SN1123-1AB00-0BA2(późniejsza rewizja), które mają te same wartości elektryczne.

Typowe zastosowania maszyn

Ten specyficzny rozmiar modułu zasilania 25 A o dwóch ośach jest powszechnym wyborem dla osi pomocniczych i wtórnych, w których prądy silnika są umiarkowane.

• Centrum obróbki CNC: napędy osi X, Y, Z lub obrotowe na mniejszych konfiguracjach wrzecionego
• Centrum obrotowe: Pozycjonowanie wieżyczki i osi spindli
• Maszyny do szlifowania: Napęd głowicy koła i napęd głowicy roboczej
• Maszyny do drukowania i do cięcia biegówuruchamianie urządzeń sterujących SINUMERIK 840D lub 810D

Format dwuosiowy jest szczególnie praktyczny w przypadku, gdy dwie osi mają podobne zapotrzebowanie na prąd. Zmniejsza on o połowę liczbę wymaganych gniazd modułowych w porównaniu do dwóch jednostek o jednej osi.

Powiadomienia o zamówieniu Status zakończony

6SN1123-1AB00-0BA1 posiadawstrzymaneKlasifikacja firmy Siemens, co oznacza, że nie jest już produkowana.który został zastąpiony przez rodzinę napędów SINAMICS S120 dla nowych konstrukcji maszyn.

W przypadku zastosowań konserwacyjnych SIMODRIVE 611 systems remain operational across a very large installed base of existing CNC machines — and replacement modules are widely available through specialist industrial automation parts suppliers, zazwyczaj w postaci nowych, starych lub profesjonalnie odnowionych/zmiennych jednostek.ponieważ zapewnia to znaczące zapewnienie prawidłowego działania etapu zasilania i interfejsów sterowania modułu.

Częste pytania

P1: Jakie moduły sterowania są kompatybilne z 6SN1123-1AB00-0BA1?

Ten moduł mocy przyjmuje pełną gamę modułów sterowania SIMODRIVE 611, w tym standardowe i uniwersalne deski sterowania serii 6SN1118 zarówno do zastosowań w zakresie zasilacza, jak i węzła.Poprawny moduł sterowania zależy od typu silnika (synchroniczny lub asynchroniczny), system sprzężenia zwrotnego (rozstrzygacz, koder lub system bezpośredniego pomiaru) oraz wymagane funkcje sterowania. The pairing must be confirmed against the SIMODRIVE 611 system manual or the existing machine configuration — power modules and control modules are not universally interchangeable despite physical compatibility.

P2: Czy ten moduł jest bezpośrednim zastępstwem dla wariantów 6SN1123-1AB00-0BA0 i 0BA2?

W większości przypadków tak. Przekłady BA0, BA1 i BA2 wskazują na przeglądy sprzętowe tego samego produktu podstawowego.JednakżeW przypadku wymiany uszkodzonego urządzenia, urządzenie musi być wyposażone w urządzenie, które jest w stanie wykorzystać urządzenie, które jest w stanie wykorzystać urządzenie.Zwróć uwagę na oryginalną wersję i dopasować ją, jeśli to możliweJeżeli dokładna wersja nie jest dostępna, wariant BA1 jest ogólnie uznawany za kompatybilny z systemami pierwotnie wyposażonymi w BA0 lub BA2.

P3: Po zainstalowaniu modułu zamiennego maszyna wykazuje usterkę napędu co należy sprawdzić najpierw?

Jeśli moduł zasilający nie jest zasilany lub nie ma sygnału gotowości, moduł zasilania nie będzie działał bez względu na jego stan.sprawdzić, czy moduł sterujący jest prawidłowo ustawiony i czy sygnały uruchomienia (AS1/AS2 i uruchomienie impulsu) są aktywne;. Niezgodności parametrów ̇ w szczególności zestaw danych silnika, jeśli moduł sterujący został również wymieniony ̇ są kolejną częstą przyczyną.niektóre sterowania SINUMERIK zachować historię alarmu, który wskazuje bezpośrednio na sekwencję błędu.

P4: Co się stanie, jeśli chłodzenie szafki nie zadziała podczas pracy tego modułu?

Wewnętrzna ochrona termiczna modułu zostanie uruchomiona przed wystąpieniem trwałego uszkodzenia w normalnych warunkach awarii.po czym następuje kontrolowane wyłączenie, jeśli temperatura nadal rośniePo wyłączeniu termicznym urządzenie jest w stanie utrzymać się w temperaturze 45 °C; długotrwała eksploatacja powyżej tego poziomu pogarsza żywotność części nawet bez bezpośredniego uszkodzenia.umożliwienie odpowiedniego czasu chłodzenia przed ponownym uruchomieniem.

P5: Czy ten moduł można naprawić zamiast wymienić?

Specjalistyczna naprawa jest ugruntowaną opcją dla modułów SIMODRIVE 611, a kilku europejskich i północnoamerykańskich dostawców usług oferuje sprawdzone programy wymiany.Jakościowa naprawa powinna obejmować wymianę kondensatorów i innych wrażliwych na wiek komponentów biernego, nie tylko uszkodzonej części, a także pełne badanie funkcjonalne w warunkach obciążenia.W przypadku maszyn, w których platforma SIMODRIVE 611 pozostanie w eksploatacji przez kilka kolejnych latposiadanie co najmniej jednego badanego modułu zapasowego na półce jest praktyczną strategią konserwacji, biorąc pod uwagę wycofany stan linii produktów.

6SN1123-1AB00-0BA1 jest dostarczany wyłącznie jako moduł zasilania. Kompatybilny moduł sterowania SIMODRIVE 611 jest wymagany do pełnej funkcji napędu i musi być zamówiony oddzielnie.Zawsze należy zapoznać się z instrukcją instalacyjną systemu Siemens SIMODRIVE 611., przypisanie parametrów i procedury uruchamiania.
