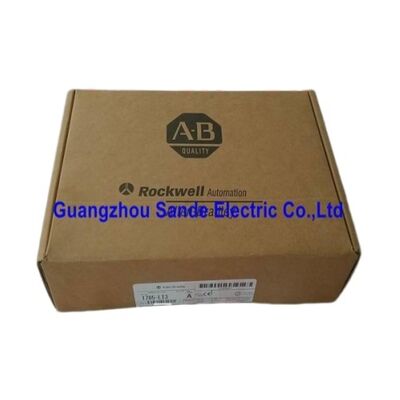

Moduły procesora 1785-LT3 1785LT3 1785-LT3

1785-LT3 | Procesor PLC-5/12 — 6 tys. słów SRAM / 1×DH+ / 1×zdalne we/wy / 2,5 A przy 5 V DC / wycofany z oferty starszy zapasowy

PLC-5/12 — miejsce w rodzinie PLC-5

Rodzina procesorów PLC-5 obejmowała szeroki zakres pojemności pamięci i liczby kanałów komunikacyjnych — od mniejszych wariantów 5/11 i 5/12 na poziomie podstawowym po 5/60 i 5/80 na szczycie. Model 1785-LT3 (PLC-5/12) znajduje się w pobliżu poziomu podstawowego: 6 tys. słów programu i pamięci danych, jeden kanał DH+ i jeden zdalny kanał we/wy.

W kontekście większych procesorów PLC-5 opisanych w tej gamie produktów, PLC-5/12 ma 6 tys. słów w porównaniu do 64 tys. słów w PLC-5/60. Posiada jeden kanał DH+ (współdzielony z RIO) w porównaniu z czterema niezależnymi kanałami DH+/RIO w modelu 5/60. To pozycjonuje PLC-5/12 w mniejszych, prostszych zastosowaniach sterowania maszynami – sekcjami przenośników, samodzielnymi celami maszyn, dedykowanymi stacjami procesowymi – gdzie całkowita pamięć programu i danych mieści się w limicie 6K, a jeden kanał komunikacyjny obsługuje wszystkie potrzeby sieciowe.

Prąd płyty montażowej 2,5 A przy napięciu 5 V prądu stałego to budżet mocy dostępny dla szafy we/wy. Wybór modułu we/wy musi uwzględniać to ograniczenie; w pełni zapełniony stojak z wieloma modułami analogowymi może zbliżyć się do wydajności zasilania.

Kluczowe dane techniczne

DH+ i zdalne wejścia/wyjścia — jeden kanał, dwie role

Model 1785-LT3 zapewnia jeden kanał komunikacyjny, który może działać jako DH+ lub zdalne wejścia/wyjścia:

DH+ (autostrada danych Plus): PLC-5/12 łączy się z segmentem sieci DH+ w celu uzyskania dostępu do programowania, wymiany danych peer-to-peer z innymi sterownikami PLC-5 i komunikacji HMI (terminale PanelView, SCADA przez bramkę 1784-KT).

Zdalne we/wy:PLC-5/12 skanuje zdalne szafy we/wy podłączone za pomocą kabla zdalnego wejścia/wyjścia. Odległe szafy zwiększają pojemność we/wy systemu 1785-LT3 poza szafę lokalną, rozdzielając moduły we/wy do sekcji maszyny fizycznie oddzielonych od głównego panelu sterowania.

Scenariusze zastosowań

Samodzielne sterowanie maszyną:Dedykowany program 6K obsługuje pojedynczą funkcję maszyny — cykl prasy wykrawającej, pętlę kontroli prędkości przenośnika, sekwencję stacji napełniania. Kanał DH+ łączy PLC-5/12 ze stacją roboczą programującą i terminalem operatorskim PanelView.

Zdalne rozszerzenie we/wy:W głównym panelu sterowania znajduje się rack CPU PLC-5/12; w zdalnej szafie we/wy na maszynie znajdują się przewody czujnika polowego i siłownika. Zdalny kanał we/wy w urządzeniu 1785-LT3 skanuje zdalną szafę w ramach normalnego cyklu skanowania.

Wymiana w zainstalowanych systemach PLC-5/12:Model 1785-LT3 pojawia się w maszynach i procesach zainstalowanych w latach 90. i 2000. XX wieku, które pozostają w produkcji. Bezpośrednia wymiana procesora pozwala zachować środowisko programu, adresowanie we/wy i zachowanie sieci DH+ zainstalowanego systemu.

Często zadawane pytania

P1: Jaka jest maksymalna liczba wejść/wyjść dla sterownika 1785-LT3 PLC-5/12?

PLC-5/12 obsługuje zdefiniowaną maksymalną liczbę punktów we/wy w oparciu o rozmiar pamięci i tabelę obrazów we/wy. Przy 6 tys. słów pamięci użyteczna tablica obrazów we/wy jest mniejsza niż w większych wariantach PLC-5. Konkretny limit wydajności wejść/wyjść należy potwierdzić w karcie katalogowej produktu PLC-5/12 — jest on znacznie mniejszy niż 3072-punktowa pojemność sterownika PLC-5/60. W przypadku instalacji wymagających rozszerzonych wejść/wyjść, zdalne stojaki we/wy połączone pojedynczym kanałem RIO zapewniają dodatkową pojemność we/wy w ramach limitów adresowania 1785-LT3.

P2: Jakie oprogramowanie do programowania jest używane w modelu 1785-LT3?

RSLogix 5 to środowisko programistyczne dla rodziny PLC-5, w tym PLC-5/12. Połączenie odbywa się poprzez kanał DH+ przy użyciu interfejsu 1784-KT, 1784-KTX lub kompatybilnego interfejsu DH+, albo poprzez adapter USB-DH+ 1784-U2DHP do nowoczesnych laptopów programistycznych. Program jest przechowywany w pamięci SRAM o pojemności 6 tys. słów; podtrzymanie bateryjne chroni program w przypadku utraty zasilania.

P3: Czy 1785-LT3 może komunikować się bezpośrednio w sieci EtherNet/IP?

Nie. Model 1785-LT3 udostępnia DH+ i zdalne wejścia/wyjścia jako natywne kanały komunikacji. EtherNet/IP nie jest natywnie obsługiwany. Mostkowanie pomiędzy DH+ i EtherNet/IP wymaga zewnętrznej bramy. Kanał DH+ umożliwia dostęp do programowania i komunikację równorzędną z innymi sterownikami PLC-5 i SLC 500 obsługującymi DH+ w tym samym segmencie.

P4: Jak długo wytrzymuje bateria SRAM i co dzieje się w przypadku awarii?

Procesor PLC-5 wykorzystuje baterię litową do przechowywania programu i danych w pamięci SRAM w przypadku utraty zasilania. Żywotność baterii wynosi zazwyczaj 1–5 lat, w zależności od warunków. Wskaźnik BATT zapala się, gdy napięcie akumulatora spadnie poniżej progu retencji. W przypadku awarii akumulatora i utraty zasilania cała zawartość pamięci SRAM — programy i dane — zostaje utracona. Moduły kopii zapasowych EEPROM (jeśli są kompatybilne z 1785-LT3) zapewniają nieulotną pamięć programu w celu automatycznego odzyskiwania programu po włączeniu zasilania.

P5: Jak PLC-5/12 (1785-LT3) wypada w porównaniu z PLC-5/15?

PLC-5/12 posiada 6 tys. słów pamięci użytkownika i jeden kanał DH+/RIO. PLC-5/15 zapewnia większą pamięć (zwykle 8K lub więcej w zależności od wariantu) i może oferować dwa kanały komunikacyjne. W przypadku instalacji wymagających większej przestrzeni programowej lub komunikacji dwukanałowej bardziej odpowiednie są warianty PLC-5/15 lub większe PLC-5. Przed zamówieniem zamiennika sprawdź model zainstalowanego procesora — przyrostek numeryczny (12, 15, 25, 30) bezpośrednio określa klasę pamięci i możliwości.
