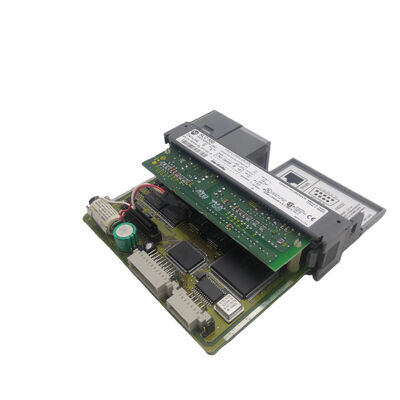

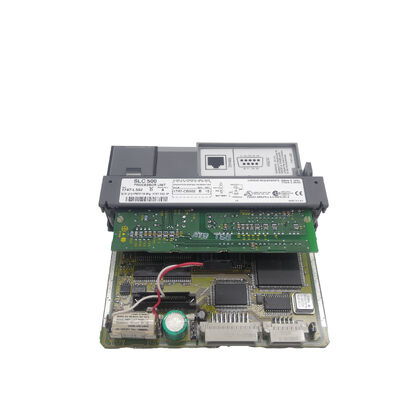

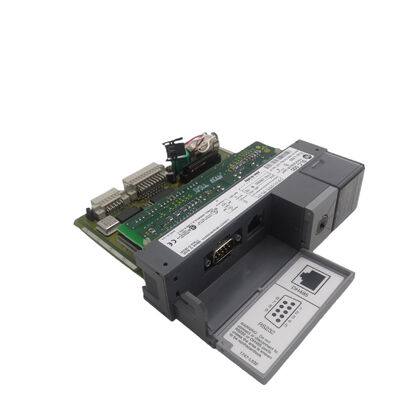

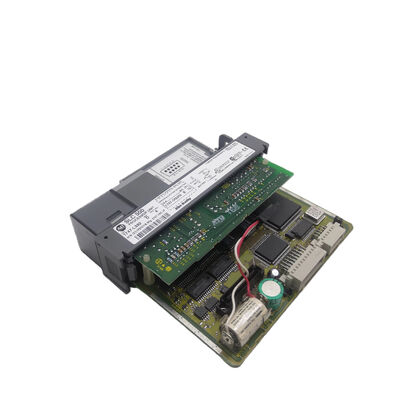

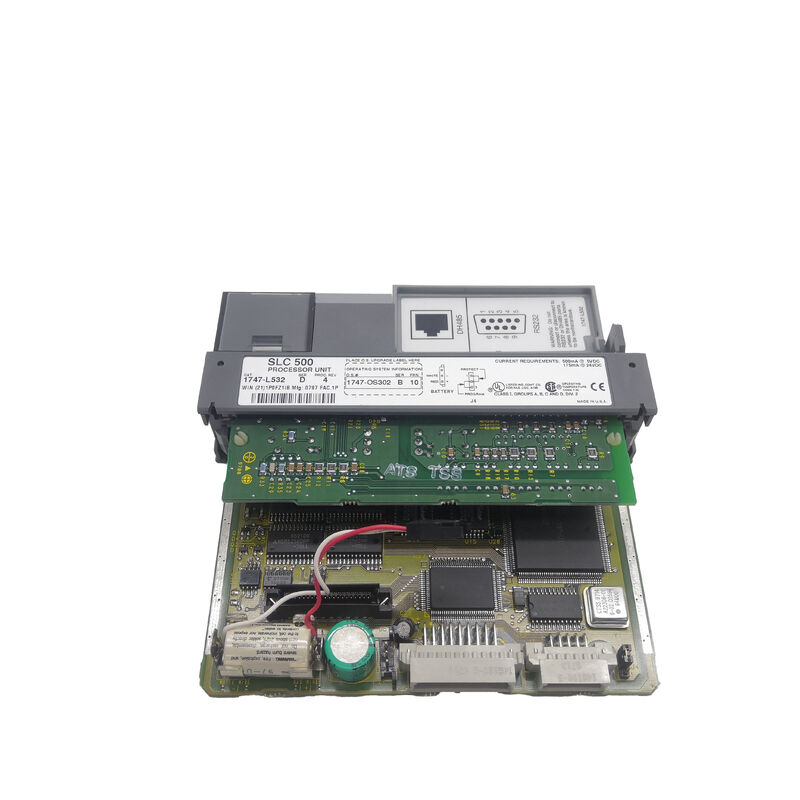

SLC 5/03 16K kontroler 1747-L532 1747L532 1747-L532

Allen-Bradley 1747-L532 SLC 500 SLC 5/03 Procesor CPU 16K RAM z baterią, 4096 I/O, 480 Analog, RS-232 / DH-485, 1ms Skan, programowanie online, zegar w czasie rzeczywistym

Numer części:1747-L532

Producent:Allen-Bradley / Rockwell Automation (USA)

Linia produktowa:SLC 500 Modularny system PLC

Maks. analogiczne wejście/wyjście:480 (lokalne)Lokalne podwozie I/O:Do 3 (maksymalnie 30 gniazd modułowych na lokalne podwozie)

Łączna liczba miejscowych automatów I/O:30 (maksymalna pojemność modułu)

Porty łączności:

• RS-232 (DF1 full-duplex/half-duplex, selektywny protokół DH-485, tryb ASCII)
• DH-485 (Data Highway 485 ¢ sieć wielokrotnego przekazywania danych)

Status:Zakończone

Zastosowanie:Kontrola procesów, maszyny do pakowania, obsługa materiałów, kontrola HVAC, oczyszczanie wody/wodów ścieków, systemy przenośnikowe, pomocnicze sterowanie maszynami narzędziowymi

Przegląd

W sprawieAllen-Bradley 1747-L532is the SLC 5/03 processor — the mid-range CPU in Rockwell Automation's SLC 500 family that occupied the sweet spot between the entry-level 5/01 and 5/02 units (limited by smaller memory and slower scan rates) and the high-end 5/04 and 5/05 variants (justified by large network installations and very large programs).

Kiedy platforma SLC 500 była dominującym PLC średniej klasy w północnoamerykańskiej produkcji w latach 90. i 2000., SLC 5/03 była tym, czego większość aplikacji faktycznie potrzebowała:wystarczająca zdolność I/O do przeważającej większości zadań związanych z sterowaniem maszynami i procesami, wbudowane RS-232 i DH-485 do programowania i łączności HMI, edycja online w celu modyfikacji programów podczas pracy maszyny bez przerywania produkcji,i zaawansowany zestaw instrukcji kompatybilny z PLC-5 który pozwala inżynierom stosować znane wzory programowania z zaawansowanych kontrolerów Allen-Bradley.

Model 1747-L532 przyniósł dwie specyficzne ulepszenia w porównaniu z poprzednikiem SLC 5/02, które uczyniły go znacznie bardziej przydatnym do zastosowań ciągłych procesów.

Po pierwsze, the addition of built-in RS-232 eliminated the need for an external communication module for PC programming access and HMI connection — the RS-232 port supports DF1 full-duplex for point-to-point connections to SCADA systems and operator terminals, i może być przełączany do trybu DH-485 do pracy w sieci wielo-drop, w której wiele sterowników SLC 500 dzieli jeden kabel sieciowy.

Po drugie, pojemność pamięci 16K była wystarczająco duża dla złożonych programów, które wymagają pętli PID dla wielu zmiennych procesu,zarządzanie recepturami za pomocą tabel danych, sekwencyjne programy funkcjonalne w stylu wykresów zbudowane z łańcuchów z czasami/licznikami/porównaniem oraz funkcje diagnostyczne i raportowania, których oczekiwali menedżerowie produkcji.

Nazwa rozpoznawalna przez inżynierów produkcyjnych to "SLC 5/03" oznaczenie rodziny, które pojawia się w dokumentacji programowej, dokumentacji konserwacyjnej,i listy części zamiennych w całej zainstalowanej bazy w Ameryce Północnej i na całym świecie1747-L532 jest numerem katalogu; SLC 5/03 to sposób, w jaki inżynierowie opisują go, gdy szukają zastępstwa.

Główne specyfikacje

Architektura komunikacyjna RS-232 i DH-485

Dwa zintegrowane porty komunikacyjne 1747-L532 określają, w jaki sposób pasuje do sieci automatyki zakładu,a kombinacja RS-232/DH-485 była standardową architekturą sieci SLC 500 przez lata 90..

DH-485 (Data Highway 485)jest siecią seryjną Allen-Bradley'a, zbudowaną na warstwie fizycznej RS-485, działającą z prędkością do 19,2 kBaud. Do 32 węzłów może dzielić się pojedynczym segmentem DH-485, w tym sterownikami SLC 500,Terminal HMI PanelView, oraz systemów SCADA opartych na komputerach osobistych z wykorzystaniem 1761-NET-AIC (Advanced Interface Converter) lub podobnego adaptera.

W sieci DH-485, 1747-L532 może przyjmować pobrania programów, obsługiwać żądania monitorowania online, przyjmować polecenia odczytu/zapisu z interfejsu HMI,i wymiany danych z innymi sterownikami SLC 500 za pośrednictwem wiadomości peer-to-peer.

RS-232zapewnia połączenie punkt-do-punktu do programowania laptopów (poprzez odpowiedni kabel RS-232 do adaptera USB-RS232 na nowoczesnych komputerach osobistych), dla lokalnych paneli HMI komunikujących się za pomocą protokołu DF1,i dla urządzeń zewnętrznych, takich jak drukarki i czytniki kodów kreskowych, które komunikują się w trybie ASCII.

Port RS-232 można skonfigurować między DF1 full-duplex, DF1 half-duplex, DH-485,i tryby ASCII .

W przypadku szerszej sieci  połączenie z ControlNet lub EtherNet/IP  dodatkowe moduły komunikacyjne (1747-KE dla bramki DH+),lub zdalnych modułów skanera I/O) instalowane w sloty podwozia SLC 500 obok procesora.

1747-L532 obsługuje również moduły skanera zdalnego I/O i moduły skanera DeviceNet w lokalnym podwoziu, rozszerzając architekturę I/O na zdalne regały w całym obiekcie.

Pojemność I/O  Lokalna, rozszerzona i zdalna

Maksymalna liczba I/O 1747-L532 wynosząca 4096 wejść i 4096 wyjść jest osiągana poprzez połączenie lokalnego I/O w maksymalnie trzech lokalnych podwoziach i zdalnego I/O za pośrednictwem modułów skanera zdalnego I/O.

Lokalnie trzy podwozie mogą pomieścić łącznie do 30 gniazd modułowych, obsługując do 960 lokalnych punktów I/O (w zależności od wyboru modułu i pojemności zasilania).Odległe wejście/wyjście rozszerza to na pełne 4096 dyskretnych punktów wejścia/wyjścia, łączące zdalne regały za pośrednictwem kablu zdalnego wprowadzenia/wyprowadzenia do modułów skanera zainstalowanych w lokalnym podwoziu.

Pojemność 480 analogicznych I/O umożliwia obsługę szerokiej przyrządowej ¥ 480 kanałów analogicznych I/O w całej rodzinie modułów analogicznych 1746 (1746-NI4, 1746-NI8, 1746-NO4V, 1746-NO4I,i inne) obejmuje aplikacje przetwarzające z dziesiątkami czujników i pętli sterujących.

Rodzina modułów I/O 1746 obejmuje ponad 50 typów modułów obejmujących wszystko, od standardowych cyfrowych i analogowych po specjalistyczne typy wejścia (termokoupla, RTD,liczby prędkości) i rodzajów wyjścia (relej), tranzystor, prąd analogowy, napięcie analogowe).

Zestaw instrukcji PLC-5-Based Advanced Programming

Zestaw instrukcji SLC 5/03 był znaczącym rozwinięciem w porównaniu z prostszymi SLC 5/01 i 5/02,uwzględniające kategorie instrukcji wcześniej związane z droższą platformą PLC-5 firmy Allen-Bradley:

PID (proporcjonalnie-integralnie-pochodna):Wbudowana instrukcja PID wprowadza w życie pełną pętlę sterowania PID w jednej instrukcji, przyjmując zmienne procesu, porównując je z punktem ustawienia,i obliczenie wartości wyjściowej z konfigurowalnymi zyskamiWielu pętli PID może działać jednocześnie, ograniczonej dostępną pamięcią i czasem skanowania.

Matematyka z płynnym przecinkiem:Dodanie, odejmowanie, mnożenie, dzielenie, funkcje trigonometryczne i logarytmy działające na 32-bitowych liczbach z płynnym przecinkiem IEEEObliczenia zysku PID, oraz wszelkie zastosowania wymagające wartości ułamkowych.

Instrukcje ASCII:Obsługa ciągów, porównanie znaków i seryjny port I/O dla komunikacji w trybie ASCII umożliwiający 1747-L532 wymianę danych tekstowych z HMI, czytnikami kodów kreskowych, drukarkami,i przyrządów ważących bez potrzeby dodatkowych modułów komunikacyjnych.

STI (Selekcyjnie przewidziane przerwy czasowe):Wykonuje wyznaczoną podprogramę w ustalonym przedziale czasowym niezależnie od głównego skanowania, umożliwiając pętle PID, rejestrowanie danych,i czasowo-krytyczne funkcje do uruchamiania przy stałych częstotliwościach pobierania próbek niezależnie od zmiany czasu skanowania głównego programu.

Pośredni adres:Przetwarzanie zestawów, zarządzanie recepturami,i dynamicznego dostępu do danych, które podążają za wartościami wskaźnika zamiast stałych adresów umożliwiając elastyczne struktury danych, które uproszczały wiele rzeczywistych programów aplikacyjnych.

Częste pytania

Pytanie 1: 1747-L532 używa baterii do zapasowej pamięci RAM.

Akumulator 1747-BA trwa zazwyczaj 1 ′′ 3 lata w zależności od warunków pracy ′′ utrzymuje stan pamięci RAM, gdy procesor jest wyłączony.

LED BATT w procesorze świeci, gdy napięcie baterii spada poniżej progu, dając ostrzeżenie przed utratą pojemności.Wszystkie dane z pamięci RAM zasilanej przez baterię są utracone, w tym program użytkownika., tabele danych i zmienne zachowujące.

Jeśli zainstalowany jest moduł zapasowy Flash EPROM (1747-M13) i zapisane zostało w nim kopie zapasowe programu, procesor automatycznie ponownie ładuje program z Flash przy uruchomieniu, przywracając pracę.Bez Flash backup, program musi zostać ponownie załadowany z RSLogix 500.

P2: Specyfikacja zawiera 3 lokalne podwozie I/O i 30 gniazdek.

Maksymalna liczba 30 gniazd to łączna liczba wszystkich trzech miejscowych podwozi ̇ nie jest to 30 gniazd na podwozie.Trzy 13-slotowe podwozie zapewniłyby fizycznie 39 pozycji, ale procesor 1747-L532 obsługuje maksymalnie 30 gniazd modułowych w swojej lokalnej konfiguracji I/O.

CPU zajmuje jedno gniazdo, pozostawiając 29 dla modułów I/O i komunikacji w trzech podwoziach.

W przypadku ponad 30 miejscowych gniazd modułu moduł zdalnego skanera I/O rozszerza system na zdalne regały.

P3: Czy 1747-L532 może komunikować się z nowoczesnymi kontrolerami Allen-Bradley CompactLogix lub ControlLogix w sieci EtherNet/IP?

1747-L532 nie obsługuje natywnie EtherNet/IP. Jego wbudowana komunikacja to RS-232 i DH-485.

Komunikacja między SLC 5/03 a nowoczesną platformą Logix za pośrednictwem EtherNet/IP wymaga dodatkowego modułu interfejsu 1747-KFC15 Ethernet zainstalowanego w podwoziu SLC 500;który łączy SLC 500 z EtherNet/IP i umożliwia wymianę danych instrukcji MSG między dwiema rodzinami sterowników.

Alternatywnie, 1761-NET-AIC i różne bramki protokołu mogą łączyć sieci RS-232/DH-485 i EtherNet/IP SLC 5/03.

Bezpośrednia komunikacja EtherNet/IP jest możliwością wariantu SLC 5/05 (1747-L551/L552/L553), a nie 5/03.

P4: Czy programowanie online (edytowanie w czasie pracy) jest w pełni obsługiwane i czy istnieją ograniczenia?

Tak, SLC 5/03 obsługuje programowanie online dodawanie, modyfikowanie i usuwanie stopni drabiny, podczas gdy procesor jest w trybie REM RUN bez zatrzymania skanowania programu.Są pewne ograniczenia operacyjne.: edycja jest trzymana w strefie edycji, dopóki inżynier jej nie zaakceptuje, w którym to momencie stopnia wchodzi w życie.

Stopnie zawierające złożone instrukcje (instrukcje pliku, elementy SFC) mogą mieć ograniczenia edycji.

Podczas edycji online procesor kontynuuje skanowanie i kontrolowanie wyników.więc ostrożność jest wymagana podczas edycji na maszynach.

Pozycja REM przełącznika musi być wybrana do edycji w trybie online; pozycja RUN blokuje zmiany programu.

Pytanie 5: Produkcja 1747-L532 została wstrzymana.

Rockwell Automation zaleca migrację z SLC 500 na platformę CompactLogix (serie 1769-L3x lub 1769-L4x) jako bezpośrednią funkcjonalną zastępstwo.

Kontrolery CompactLogix oferują natywnie EtherNet/IP, znacznie większą pamięć i pojemność I/O, programowanie Studio 5000 Logix Designer,i ten sam podstawowy zestaw instrukcji rodziny Logix używany w całym obecnym portfolio Allen-Bradley PLC.

Rockwell's Migration Center zapewnia narzędzia pomocnicze, w tym przewodnik do migracji RSLogix 500-to-Studio 5000 i notatki aplikacyjne do konwersji programów SLC 500 do formatu Logix.

Niektóre moduły I/O SLC 500 mogą być ponownie wykorzystywane z adapterami Ethernet 1747-AENTR jako zdalne I/O w systemach CompactLogix, zachowując inwestycje w okablowanie pola podczas migracji.
