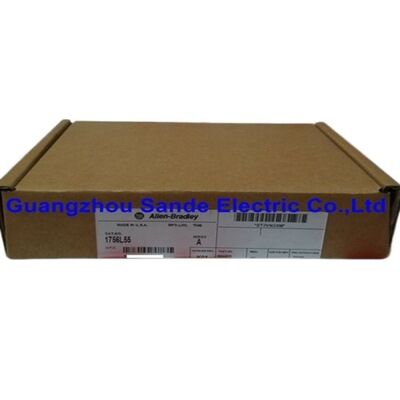

Procesor ControlLogix 1756L55 1756 L55 1756L55

1756-L55 | Procesor ControlLogix Logix5555 — brak wbudowanej pamięci / dodatkowa karta 1756-M / 250 lokalnych we/wy / EtherNet/IP ControlNet DeviceNet / 0–60°C / 0,34 kg

Brak wbudowanej pamięci — podstawowa cecha modelu 1756-L55

Większość późniejszych procesorów ControlLogix integruje pamięć programów i danych bezpośrednio z modułem procesora. Model 1756-L55 tego nie robi. Wymaga oddzielnej karty pamięci serii 1756-M zainstalowanej obok procesora w tym samym gnieździe obudowy.

Kartę pamięci instaluje się wewnątrz modułu 1756-L55. Model 1756-L55 zajmuje jedno miejsce w obudowie; karta pamięci jest częścią tego samego fizycznego zespołu. Opcje pamięci obejmują szeroki zakres pojemności:

W zastosowaniach, w których zasilanie bateryjne jest niepożądane — panele w obszarach niebezpiecznych, sprzęt mobilny, instalacje o rzadkich cyklach konserwacyjnych — karty pamięci trwałej 1756-M22/M23/M24 zachowują zawartość programu bez baterii, eliminując konieczność planowej wymiany.

Kluczowe dane techniczne

Skala — 250 lokalnych modułów we/wy, 4800 punktów rozproszonych

Model 1756-L55 działa w ramach rozproszonej architektury we/wy ControlLogix. Na płytach montażowych obudowy ControlLogix dostępnych dla tego procesora można zamontować do 250 lokalnych modułów we/wy. W przypadku aplikacji rozproszonych — zdalne spadki we/wy w sieciach EtherNet/IP, ControlNet lub DeviceNet — łącznie osiągają 4800 rozproszonych punktów we/wy. Komunikacja poprzez płytę montażową działa z szybkością do 5 Mb/s, obsługując aktualizacje wejść/wyjść w czasie rzeczywistym w gęstej konfiguracji wejść/wyjść.

Sieć komunikacyjna nie jest wbudowana w sam model 1756-L55. Łączność sieciowa pochodzi z modułów komunikacyjnych serii 1756 zainstalowanych w sąsiednich gniazdach obudowy:

• Sieć Ethernet/IP:Moduły 1756-ENET lub 1756-ENBT
• Sieć kontrolna:Moduły 1756-CNB lub 1756-CNBR
• Sieć urządzeń:Moduł 1756-DNB

To modułowe podejście do komunikacji umożliwia skonfigurowanie tego samego procesora 1756-L55 dla różnych topologii sieci — tylko EtherNet/IP, pierścień ControlNet, hybryda wielosieciowa — poprzez wybór odpowiednich modułów komunikacyjnych.

Scenariusze zastosowań

Linia montażowa samochodów:Obudowa ControlLogix z kartą pamięci 1756-L55 i 1756-M13 (1,5 MB) obsługującą złożoną logikę sekwencyjną do spawania, mocowania i przenoszenia materiałów. EtherNet/IP poprzez moduł 1756-ENBT łączy sterowniki robotów i systemy wizyjne. ControlNet poprzez 1756-CNB obsługuje deterministyczne aktualizacje wejść/wyjść w przypadku zdalnych spadków wejść/wyjść na linii.

Stacja uzdatniania wody:1756-L55 z 1756-M12 (750KB) zarządzający sekwencjonowaniem pomp, sterowaniem zaworami i monitorowaniem pętli PID. DeviceNet poprzez 1756-DNB integruje napędy o zmiennej prędkości; EtherNet/IP łączy system SCADA z panelami HMI.

Produkcja żywności i napojów:1756-L55 z 1756-M22 (NVRAM, bez baterii) w panelu środowiska zmywalnego. Pamięć nieulotna eliminuje konieczność planowania wymiany baterii w trudno dostępnych miejscach.

Często zadawane pytania

P1: Czy model 1756-L55 może działać bez zainstalowanej karty pamięci?

Nie. Bez karty pamięci 1756-M, 1756-L55 nie posiada pamięci programu użytkownika i nie może wykonywać żadnych operacji logicznych. Karta pamięci jest wymaganym elementem. Procesor i karta pamięci tworzą kompletny zespół procesora — przy zamawianiu lub wymianie systemu należy określić zarówno kartę 1756-L55, jak i odpowiednią płytę 1756-M.

P2: Jakie oprogramowanie i języki obsługuje model 1756-L55?

RSLogix 5000 to środowisko programistyczne dla 1756-L55, z połączeniem poprzez port programowania RS-232C lub poprzez moduł komunikacyjny EtherNet/IP lub ControlNet. RSLogix 5000 obsługuje schemat drabinkowy, schemat bloków funkcyjnych, tekst strukturalny i sekwencyjny wykres funkcji zgodnie z normą IEC 61131-3. W przypadku nowszych wersji oprogramowania Studio 5000 Logix Designer udostępnia te same języki programowania ze zaktualizowanym interfejsem.

P3: Kiedy bateria 1756-BA1 wymaga wymiany i co się stanie, jeśli ulegnie awarii?

Zaleca się wymianę baterii co około 1–2 lata, w zależności od temperatury otoczenia i sposobu użytkowania. Sterownik generuje ostrzeżenie o niskim poziomie naładowania akumulatora poprzez stan usterki, zanim akumulator osiągnie poziom krytycznego rozładowania. Jeśli bateria ulegnie całkowitej awarii w standardowej konfiguracji pamięci (innej niż NVRAM), program przechowywany w ulotnej pamięci SRAM zostanie utracony przy następnym włączeniu zasilania. Warianty pamięci trwałej 1756-M22/M23/M24 nie wymagają baterii; zawartość programu zostaje zachowana w przypadku utraty zasilania bez baterii.

P4: Czy model 1756-L55 jest zgodny z obecną obudową ControlLogix 5570 lub 5580?

Model 1756-L55 jest fizycznie kompatybilny z dowolną płytą montażową obudowy ControlLogix serii 1756. Jednak komunikacja i zgodność oprogramowania sprzętowego między procesorem 1756-L55 (procesor Logix5555) a nowszymi procesorami L7x lub L8x w tej samej obudowie zależy od konkretnej konfiguracji. W praktyce procesor 1756-L55 jest utrzymywany w istniejących systemach opartych na Logix5555, a nie łączony z procesorami nowszej generacji. Sprawdź matrycę zgodności obudowy i modułu komunikacyjnego dla określonych konfiguracji z wieloma procesorami.

P5: Jaka jest różnica pomiędzy 1756-L55 (bez pamięci) a kompletnie skonfigurowaną jednostką, taką jak 1756-L55M12?

1756-L55M12 to połączony zespół procesora 1756-L55 i karty pamięci 1756-M12 (750 KB). Sufiks „M12” wskazuje, która karta pamięci jest dołączona do zestawu. Przy zamawianiu lub wymianie sam „1756-L55” oznacza goły procesor bez pamięci; „1756-L55M12” (lub M13, M14, M16, M22, M23, M24) wskazuje zainstalowaną konkretną kartę pamięci. W celu wymiany sprawdź, czy uszkodzonym elementem jest procesor, karta pamięci, czy jedno i drugie.
