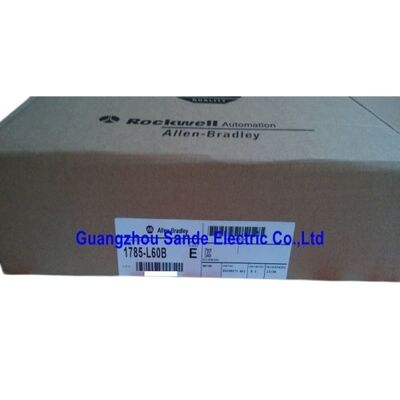

PLC-5 Procesor 1785-L60B 1785L60B 1785-L6OB

1785-L60B. PLC-5/60 Procesor 64K Word SRAM / 3072 I/O / 4 DH+ / Remote I/O / 24 Racks / 92 Remote Chassis / RS-232

PLC-5/60 ️ Górny koniec rodziny PLC-5

1785-L60B jest PLC-5/60 5/60 z 64K słów SRAM siedzi nad 5/40 (28K) i 5/30 (16K) wariantów, zapewniający pamięć programową i pamięć danych do złożonych programów sterowania procesami i dużych programów automatyzacji maszyn.

Cztery kanały DH+/Remote I/O są cechą odróżniającą PLC-5/60 od mniejszych procesorów z rodziny.Każdy kanał niezależnie zarządza siecią łączności DH+ (Data Highway Plus) lub zdalnym łącznikiem skanera I/O do zdalnych stojaków I/OSystem PLC-5/60 może jednocześnie utrzymywać połączenie DH+ z terminaliami programowania i

Systemy HMI na jednym kanale, zdalne łącze I/O do regałów w głównej szafce na drugim i dwa kolejne zdalne łącze I/O do rozproszonych regałów w zdalnych sekcjach maszyny. This multi-channel architecture is what makes the PLC-5/60 the correct choice for large distributed installations — single-channel processors cannot manage independent communication domains of this kind.

Do 92 uniwersalnych zdalnych podwozi I/O rozszerzają fizyczny zasięg systemu PLC-5/60 na wiele obszarów zakładu,z całkowitą pojemnością 3072 I/O obejmującą nawet gęste instalacje procesowe z setkami instrumentów terenowych i siłowników.

Główne specyfikacje

Cztery kanały DH+/Remote I/O

Każdy z czterech kanałów komunikacji na 1785-L60B działa niezależnie.

• Kanał 1 (DH+):Łączy się z siecią DH+ udostępnianą z stacjami roboczymi programowania i serwerami ControlView/WonderWare SCADA.
• Kanał 2 (odległe wejście/wyjście):Skanuje lokalne zdalne regały I/O w głównej sali elektrycznej.
• Kanał 3 (odległe wejście/wyjście):Skanowanie zdalnych półek I/O na odcinku linii przenośnej 100 metrów od głównego panelu.
• Kanał 4 (odległe wejście/wyjście):Skanowanie trzeciej grupy regałów w oddzielnej sekcji przetwarzania.

Wszystkie cztery kanały działają równocześnie, a program PLC-5/60 uzyskuje dostęp do wszystkich danych I/O za pośrednictwem tego samego zunifikowanego obrazu I/O, niezależnie od tego, przez który kanał przekazuje się każda stacja.

Scenariusze zastosowania

Kontrola instalacji przetwórczych:Systemy chemiczne, oczyszczania wody lub przetwarzania żywności zbudowane w oparciu o architekturę PLC-5.lub łącza komunikacyjne SCADA.

Duże systemy obróbki materiałów:Sieci przenośnikowe z rozproszonymi półkami zdalnego wprowadzania i usuwania w każdej sekcji maszyny, zarządzane z centralnego 1785-L60B.Procesor zastępczy przywraca system do pracy z programem załadowanym z modułu zapasowego EEPROM.

Wielokanałowy interfejs HMI i integracja sterowania:Kanały DH+, obsługujące terminale operatora PanelView w wielu lokalizacjach, podczas gdy kanały zdalne I/O zarządzają wprowadzaniem/wyprowadzaniem danych pola z jednego procesora.

Częste pytania

P1: Jak PLC-5/60 porównuje się z PLC-5/40 i PLC-5/80 w rodzinie?

PLC-5/30 zapewnia 16K słów i 2 kanały DH + / RIO. PLC-5/40 zapewnia 28K słów i 2 kanały. PLC-5/60 (ten procesor) zapewnia 64K słów i 4 kanały.PLC-5/80 rozciąga się na 100K słów i 4 kanałyPrawidłowy model zależy od wielkości programu zainstalowanego systemu i liczby niezbędnych niezależnych kanałów komunikacji.Zastąpienie 5/60 5/40 zmniejsza pamięć i zdolność komunikacji; bezpośrednia wymiana 5/60 jest prawidłowym odpowiednikiem.

P2: W jaki sposób program jest zachowywany podczas wymiany 1785-L60B?

Jeżeli zainstalowany jest moduł pamięci 1785-MJ (EEPROM), program i dane są przechowywane w sposób niewolny na modułach pamięci i ładują się automatycznie, gdy włączany jest procesor zastępczy.Bez modułu pamięci, program musi zostać pobrany z archiwum RSLogix 5 za pośrednictwem portu RS-232 lub DH+.

P3: Jaką baterię używa 1785-L60B i jak długo działa?

1785-L60B wykorzystuje akumulator 1770-XYC do zatrzymywania pamięci SRAM podczas utraty zasilania.Wskaźnik LED BATT ostrzega, gdy napięcie akumulatora spadnie poniżej progu zatrzymywania. Zmieniaj proaktywnie w ramach zaplanowanego cyklu konserwacji nie czekaj na wskazanie BATT w instalacjach krytycznych.

P4: Jakie oprogramowanie jest wymagane dla 1785-L60B?

RSLogix 5 to środowisko programowania dla rodziny PLC-5.RSLogix 5 działa na standardowych systemach operacyjnych Windows z odpowiednimi ustawieniami kompatybilności; potwierdź obsługiwaną wersję systemu operacyjnego z notatek wydania RSLogix 5 dla zainstalowanej wersji oprogramowania.Połączenie odbywa się za pośrednictwem kanału RS-232 (za pomocą adaptera 1784-U2DHP USB-to-DH+ do programowania sieci DH+) lub za pośrednictwem karty 1784-PCC PCMCIA do bezpośredniego połączenia DH+ na laptopach na starszym sprzęcie.

P5: Skąd pochodzi 1785-L60B po zaprzestaniu stosowania?

Za pośrednictwem ustalonego rynku części zamiennych PLC-5 ¥ sprzedawców części do automatyki przemysłowej, sprawdzonych dostawców nadwyżek i specjalistycznych usług PLC.Platforma PLC-5 ma bardzo dużą globalną bazę zainstalowaną z systemami pozostającymi w eksploatacji dziesięciolecia po pierwotnej instalacjiPrzed zamówieniem należy potwierdzić numer części 1785-L60B oraz zweryfikować typ baterii (1770-XYC) oraz kompatybilność modułu pamięci.
