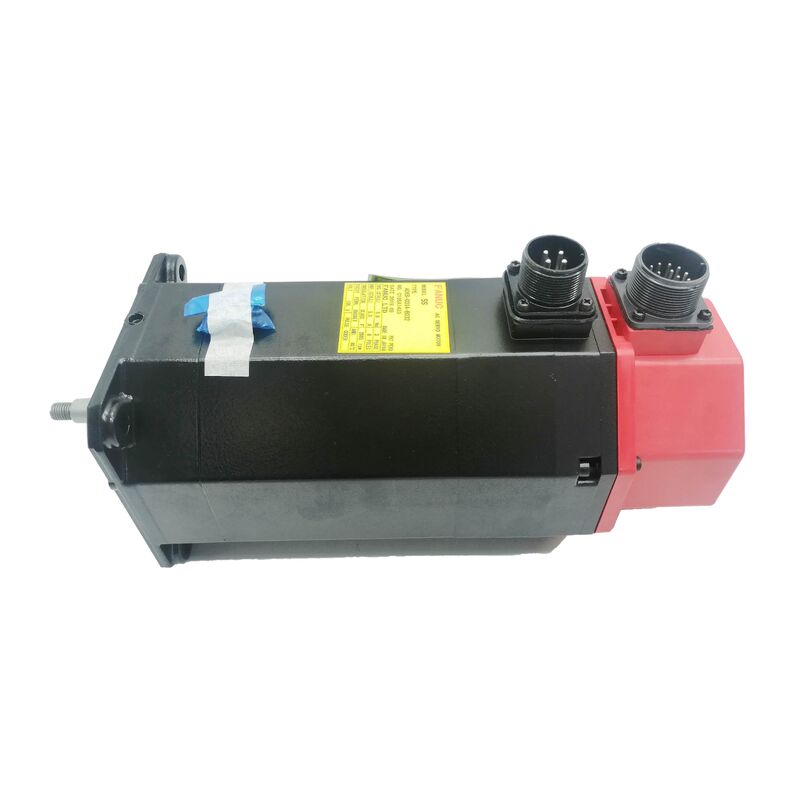

FANUC Elektronika serwo silników przemysłowych małych A06B-0033-B577

FANUC A06B-0033-B577

Numer części:A06B-0033-B577

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Serwo silnik bez szczotek AC Series Beta

Zestaw:A06B-0033 Rodzina beta

Seria beta

A06B-0033-B577 to serwo silnik biegany z serii Beta firmy FANUC.Zastosowanie FANUC servo jakości do zastosowań, w których optymalizowana jest cenaSilniki beta są krótsze i lżejsze niż odpowiednie silniki klasy Alpha, co ma znaczenie w ciasnych układach maszynowych, w których powierzchnia montażowa jest wysoka.

B577 koduje konfigurację mechaniczną i elektryczną silnika. B5 identyfikuje wariant wału krawędziowego (bez hamulca elektromagnetycznego).77 cyfr określa kodera przyrostowego i32b i standard ochrony IP. Węgiel węzłowy węzłowy węzłowy węzłowy węzłowy węzłowy węzłowy węzłowy węzłowy węzłowy węzłowy.

Koder i32b zapewnia 32 okresy sygnału na obrót.i32b to dodatkowy koder: odlicza się od punktu odniesienia zerowego przy każdym uruchomieniu i wymaga od maszyny przeprowadzenia cyklu odniesienia i powrotu przed ustaleniem pozycji bezwzględnej.

Kompatybilność instalacji i napędu

A06B-0033-B577 łączy się z rodziną wzmacniaczy Beta firmy FANUC: SVU (serwo wzmacniacze) i SVM (moduły serwo wzmacniacze) z serii kompatybilnych z silnikami Beta.Specyficzny model wzmacniacza zależy od mocnej mocy silnika i konfiguracji liczby osi układu napędowegoZawsze sprawdzaj, czy prąd wzmacniacza pasuje do prądu silnika przed podłączeniem.

Instalacja wału spinalnego: użyj nici końcowej wału i orzecha do ciągnięcia węzła ośniowo na spinalnym.Obciążenie uderzeniowe podczas instalacji przemieszcza się przez wał do koderaUszkodzenie kodera spowodowane nieprawidłowym montażem węzła jest jedną z najczęstszych przyczyn przedwczesnej awarii silnika Beta w eksploatacji.

Główne specyfikacje

Częste pytania

P1: Jaka jest różnica między silnikiem z serii Beta (A06B-0033-B577) a silnikiem z serii Alpha?

Silniki beta są mniejsze, lżejsze i tańsze niż silniki alfa o równoważnej mocy.Silniki beta są właściwym wyborem, gdy koszt i wielkość mają większe znaczenie niż pozycjonowanie absolutne lub najwyższa wydajność dynamicznaObie są w pełni zintegrowane z serwo-systemem FANUC, ale wykorzystują różne rodziny wzmacniaczy.

P2: Maszyna wymaga pozycji bezwzględnej bez cyklu homingowego.

Nie, i32b jest kodem przyrostowym, który wymaga cyklu odniesienia i powrotu przy uruchomieniu, aby ustalić odniesienie pozycji maszyny.wymagana jest wersja bezwzględnego kodera silnika Beta (jeśli dostępna dla tego modelu) lub silnika serii Alpha z bezwzględnym koderem pulsowym.

P3: Nacisk szyby węzłowej utknął po awarii maszyny. Jak należy go usunąć?

Nie należy dotykać końca wału ani wyciągać go o obudowę silnika.Jeśli węzeł nie zostanie zwolniony ze standardowym ciągnikiem węzła, podgrzać węzeł równomiernie pistoletem cieplnym (nie latarką) w celu rozszerzenia otworu przed pociągnięciem.

P4: Po zastąpieniu A06B-0033-B577 oś pokazuje następujący błąd. Co należy sprawdzić?

Potwierdzić parametry wzmacniacza serwo dla typu silnika, specyfikację kodera (i32b = 32 ppr) oraz elektroniczne ustawienia współczynnika biegów.Niezgodność pomiędzy liczbą koderów ustawionych w wzmacniaczu a rzeczywistym koderem powoduje konsekwentny następujący błąd. Sprawdź również, czy kabel kodujący jest prawidłowo osłonięty i uziemiony na końcu wzmacniacza.

P5: Skąd pochodzą serwomotory serii Beta?

Silniki FANUC Beta są dostępne na rynku części zamiennych CNC ¥ nowe nadwyżki, przetestowane odnowione i usługi odbudowy silników.Przed przyjęciem dostawy należy potwierdzić pełny numer części, w tym sufiks (A06B-0033-B577) na tablicy nazwyUsługi przebudowy obejmują wymianę kodera, wymianę łożyska, nowe uszczelki i odbudowę wału.
