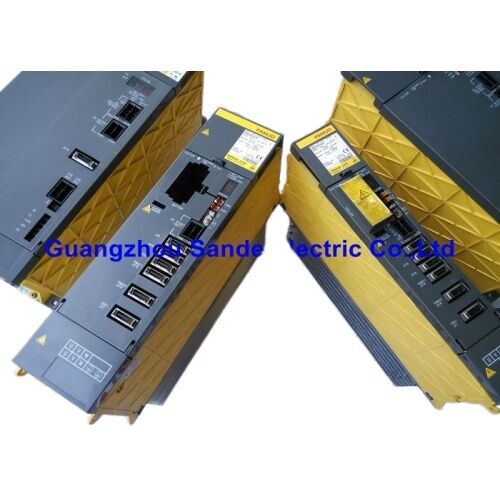

FANUC A06B-6079-H105 | Wzmacniacz serwo serwo SVM1-80 — Jednoosiowy, 4,75 kW, znamionowy prąd wyjściowy 18,7 A, maksymalne napięcie wyjściowe 230 V, seria Alpha, pochodzenie Japonia

Numer części: A06B-6079-H105

Producent: FANUC Corporation (Japonia)

Kategoria produktu: Wzmacniacz serwo — Seria Alpha (SVM)

Model: SVM1-80

Numer referencyjny instrukcji: B-65162

Przegląd

FANUC A06B-6079-H105 to SVM1-80 — jednoosiowy moduł wzmacniacza serwo z oryginalnej serii Alpha firmy FANUC.Jest to specyficzny moduł wzmacniacza używany do sterowania jedną osią serwo w szafie napędowej FANUC serii Alpha, sterujący kompatybilnym silnikiem serwo AC serii Alpha w odpowiedzi na polecenia pozycji i prędkości z kontrolera CNC za pośrednictwem FSSB (Fibre-optic Serial Servo Bus) lub starszego interfejsu serwo szeregowego używanego z tą generacją.Oznaczenie modelu SVM1-80 jest zgodne z nazewnictwem wzmacniaczy serii Alpha firmy FANUC: SVM oznacza moduł wzmacniacza serwo, 1 oznacza konfigurację jednoosiową, a 80 oznacza klasę prądu wyjściowego ciągłego wzmacniacza w numeracji serii Alpha.

Seria A06B-6079 obejmuje jednoosiowe moduły wzmacniaczy serwo serii Alpha w pełnym zakresie prądowym produkowanym przez FANUC — wariant -H105 to SVM1-80 w tej rodzinie.

Moduł ten pobiera zasilanie z magistrali DC ze współdzielonego modułu PSM (Power Supply Module) w tej samej szafie napędowej.

Konwertuje on zasilanie z magistrali DC na trójfazowe wyjście AC o zmiennej częstotliwości i napięciu do sterowania podłączonym silnikiem serwo.

Częstotliwość i napięcie wyjściowe są precyzyjnie kontrolowane w czasie rzeczywistym przez algorytm sterowania serwo CNC, który steruje pozycją, prędkością i momentem obrotowym za pośrednictwem interfejsu serwo.

Seria Alpha stanowi pierwszą generację szeroko stosowanego cyfrowego systemu napędów serwo firmy FANUC — generację, która wprowadziła komunikację optyczną FSSB, sprzężenie zwrotne z enkoderów o wysokiej rozdzielczości i zintegrowaną inteligencję napędu do zastosowań w obrabiarkach FANUC. Wiele maszyn zbudowanych na tej generacji jest nadal w produkcji, co czyni SVM1-80 aktywnym elementem konserwacyjnym na całym świecie.

Kluczowe specyfikacje

Parametr

Wartość

FANUC produkuje również dwuosiowe moduły wzmacniaczy serwo (SVM2), które obsługują dwie osie w jednej obudowie modułu — kompaktowa konfiguracja, która zmniejsza liczbę modułów w szafie napędowej.

Jednoosiowy SVM1 jest używany, gdy wymagania mocy silnika sprawiają, że dedykowany moduł jednoosiowy jest odpowiednim wyborem, lub gdy konfiguracja maszyny wymaga indywidualnych modułów osi zamiast współdzielonych modułów dwuosiowych.

W szafie napędowej SVM1-80 jest instalowany obok innych modułów SVM i SPM, wszystkie podłączone do wspólnej magistrali DC z modułu PSM.

Każdy SVM1-80 obsługuje sterowanie silnikiem swojej osi całkowicie niezależnie — otrzymuje dane referencyjne momentu obrotowego i prędkości z CNC i implementuje pętlę sterowania serwo przy użyciu sprzężenia zwrotnego z enkodera silnika.

Oprogramowanie sterowania osiami CNC działa na poziomie systemu; fizyczne sterowanie prądem, przełączanie PWM i zarządzanie strumieniem silnika są wykonywane w samym module SVM1-80.

Kompatybilność silników

SVM1-80 jest przeznaczony do współpracy z kompatybilnymi silnikami serwo serii Alpha.

Znamionowy prąd wyjściowy 18,7 A i maksymalne napięcie wyjściowe 230 V określają, które silniki są odpowiednie dla tego wzmacniacza:

Znamionowy prąd wyjściowy reprezentuje ciągły bezpieczny prąd wyjściowy wzmacniacza.

Chwilowe prądy szczytowe podczas przyspieszania przekraczają znamionową wartość ciągłą — konstrukcja wzmacniacza FANUC uwzględnia ten zapas w specyfikacji dopasowania silnika do wzmacniacza.

Silnik i wzmacniacz muszą być dopasowane przy użyciu tabel parowania silnik-wzmacniacz firmy FANUC, które uwzględniają zarówno wymagania prądowe silnika, jak i wydajność prądową wzmacniacza w całym zakresie krzywej prędkości-momentu obrotowego.

Niedowymiarowany wzmacniacz (za mało prądu dla wymagań silnika) wyłączy się z powodu przetężenia podczas silnego przyspieszania.

Nadwymiarowany wzmacniacz (znacznie większa wydajność prądowa niż potrzebuje silnik) wprowadza niepotrzebne koszty i zajmuje miejsce w szafie.

Prawidłowe dobranie rozmiaru celuje w znamionowy prąd wzmacniacza blisko wymaganego ciągłego prądu zatrzymania silnika.

Integracja w systemie napędowym Alpha

A06B-6079-H105 zajmuje jedno gniazdo w szafie napędowej serii Alpha. Jego wymiary fizyczne (8 × 21 × 18 cali, 10 funtów) określają wymaganą przestrzeń w szafie.

Wymiary te są zgodne z formatem modułów serii Alpha — moduły są zaprojektowane do montażu obok siebie w szafie napędowej, współdzieląc magistralę DC i komunikując się indywidualnie z CNC.

Ścieżka połączenia systemu napędowego dla SVM1-80:

Wejście:

Magistrala DC z modułu PSM przez połączenie szynowe.

Wyjście silnika: Trójfazowe AC o zmiennej częstotliwości do silnika serwo (przewody silnika U, V, W).

Wejście sprzężenia zwrotnego: Sprzężenie zwrotne z enkodera z złącza enkodera silnika serwo.

Interfejs CNC: Interfejs serwo szeregowy (dla oryginalnej generacji Alpha) lub światłowód FSSB (dla instalacji z CNC obsługującymi FSSB).

Sygnały statusu/zasilania: Zasilanie sterujące z PSM, zatrzymanie awaryjne, sygnały gotowości.

Często zadawane pytaniaP1: SVM1-80 pokazuje alarm SV, a oś się nie porusza. Żadne inne osie nie są dotknięte. Jaki jest pierwszy krok diagnostyczny?

Dioda LED lub wskaźnik samego SVM1-80 pokaże numer alarmu lub wzór. Zanotuj konkretny kod alarmu — alarmy serwo serii FANUC Alpha to dwucyfrowe kody wyświetlane na module wzmacniacza.

Znajdź kod w instrukcji serwisowej B-65162, aby zidentyfikować kategorię usterki: przetężenie, przepięcie, błąd sprzężenia zwrotnego enkodera, przeciążenie silnika lub usterka sprzętu wzmacniacza.

Ten kod kieruje diagnostykę do silnika, kabla sprzężenia zwrotnego, kabla zasilającego silnik lub samego modułu wzmacniacza.

P2: Kabel enkodera został wymieniony, ale alarm SV431 (błąd zliczania) lub alarm sprzężenia zwrotnego nadal występuje. Co należy sprawdzić?

Potwierdź, że wymieniony kabel jest właściwym numerem części dla tej kombinacji silnika i wzmacniacza — nieprawidłowe połączenie pinów w złączu kabla sprzężenia zwrotnego powoduje dokładnie ten objaw.

Sprawdź połączenie ekranu kabla po obu stronach; słabe ekranowanie pozwala na wprowadzenie zakłóceń do sygnału enkodera, które wywołują błędy zliczania.

Sprawdź złącze enkodera na silniku pod kątem zgiętych lub skorodowanych pinów.

Jeśli alarm nadal występuje z potwierdzonym prawidłowym kablem, sam enkoder lub obwód wejściowy sprzężenia zwrotnego w SVM1-80 mógł ulec awarii.

P3: Czy SVM1-80 (A06B-6079-H105) można zastąpić wzmacniaczem SVM serii Alpha i?

Bezpośrednia zamiana Alpha i (SVMi) na oryginalny moduł Alpha (SVM) nie jest prostą wymianą.

Wzmacniacze Alpha i mają inny interfejs komunikacyjny, inną strukturę parametrów i inny układ pinów złącza niż oryginalny Alpha.

Wymiana modułu serii Alpha na odpowiednik Alpha i wymaga zmian w konfiguracji oprogramowania serwo CNC, potencjalnie w ustawieniach parametrów serwo i weryfikacji kompatybilności złączy mechanicznych.

W przypadku wymiany na identyczny egzemplarz, należy pozyskać inny A06B-6079-H105 lub jego bezpośredni odpowiednik z serii A06B-6079.

P4: Maszyna stała nieużywana przez kilka miesięcy. Po ponownym uruchomieniu SVM1-80 pokazuje alarm natychmiast po włączeniu zasilania, przed jakimkolwiek ruchem osi. Co jest prawdopodobne?

Długie okresy bezczynności mogą prowadzić do rozładowania kondensatorów na magistrali DC. Po włączeniu zasilania po długim przechowywaniu, PSM wstępnie ładuje magistralę DC przez ogranicznik prądu rozruchowego.

Jeśli obwód wstępnego ładowania lub sam PSM ma problem, magistrala DC może nie osiągnąć normalnego napięcia roboczego, powodując, że SVM1-80 wykryje stan podnapięcia i alarm.

Sprawdź również, czy obwód zatrzymania awaryjnego jest prawidłowo zwolniony — wiele systemów napędowych wymaga określonego stanu gotowości CNC, zanim wzmacniacze się uzbroją.

Potwierdź, że sekwencja włączania zasilania jest zgodna z normalną procedurą dla tego systemu napędowego.

P5: Jakie są wymagania dotyczące rozpraszania ciepła dla A06B-6079-H105 w szafie napędowej?

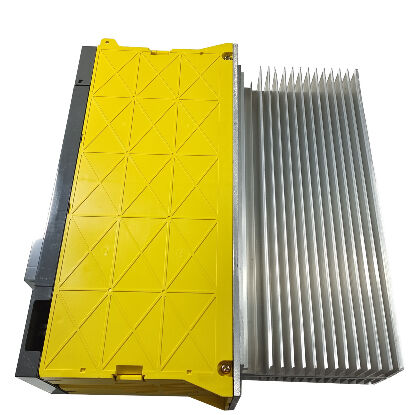

SVM1-80 rozprasza ciepło przez swój radiator, który musi mieć odpowiedni przepływ powietrza, aby zapobiec przeciążeniu termicznemu.

W standardowej szafie napędowej serii Alpha radiator wystaje do kanału przepływu powietrza z tyłu szafy, a wentylator chłodzący szafy wymusza przepływ powietrza przez wszystkie radiatory modułów od dołu do góry.

Sprawdź, czy wentylator chłodzący szafy jest sprawny i czy w kanale nie ma przeszkód w przepływie powietrza.

Przy pełnym obciążeniu znamionowym (wejście 4,75 kW, ciągłe wyjście 18,7 A) generowane ciepło jest znaczące.

Temperatura otoczenia w szafie nie powinna przekraczać określonego zakresu roboczego serii Alpha — zazwyczaj 0–55°C, w zależności od instalacji.
